以上線路圖工作條件是:
INPUT=90VAC-140VAC
OUTPUT=30VDC/4A
覺得可能嗎?
一種不要變壓器,脈沖電池充電器,少見,線路圖如下:
全部回復(18)
正序查看
倒序查看
你的原理圖上L2,L3是不是畫錯了?象你這樣,輸入不就短路了嗎?關鍵是L2,L3是不是就是一個隔離變壓器,在這里就充當初次級隔離的角色.你在仔細看看.
我給你一個線路參考一下
1118664041.sch
我給你一個線路參考一下
1118664041.sch
0
回復
@老狼
你的原理圖上L2,L3是不是畫錯了?象你這樣,輸入不就短路了嗎?關鍵是L2,L3是不是就是一個隔離變壓器,在這里就充當初次級隔離的角色.你在仔細看看.我給你一個線路參考一下1118664041.sch
老狼版主:
你好!

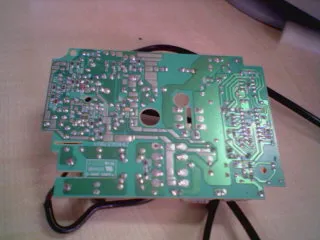

L2,L3沒有畫錯,我手上有樣機,我有測過可以工作,我將樣
機圖片傳上了如下,對于此種架構我也是第一次見過,是不是有點怪,對此
我希望各位版主,各高手多多發表意見,(說不定那天這種架構也會成為主
流哦.少見)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118383276.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118383285.jpg');}" onmousewheel="return imgzoom(this);">
你好!
L2,L3沒有畫錯,我手上有樣機,我有測過可以工作,我將樣
機圖片傳上了如下,對于此種架構我也是第一次見過,是不是有點怪,對此
我希望各位版主,各高手多多發表意見,(說不定那天這種架構也會成為主
流哦.少見)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118383276.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118383285.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@困難就是機遇
老狼版主: 你好! L2,L3沒有畫錯,我手上有樣機,我有測過可以工作,我將樣機圖片傳上了如下,對于此種架構我也是第一次見過,是不是有點怪,對此我希望各位版主,各高手多多發表意見,(說不定那天這種架構也會成為主流哦.少見)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118383276.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118383285.jpg');}"onmousewheel="returnimgzoom(this);">

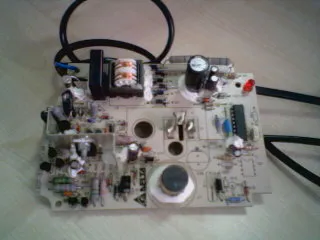

再補一張,大家多多發表意見.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118383602.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118383602.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@困難就是機遇
再補一張,大家多多發表意見.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118383602.jpg');}"onmousewheel="returnimgzoom(this);">

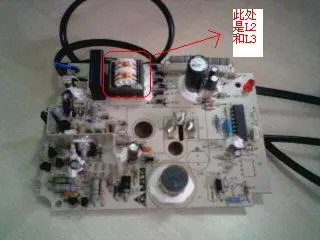

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118383649.jpg');}" onmousewheel="return imgzoom(this);">標示L2和L3的位置. 0
回復
@困難就是機遇
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118383649.jpg');}"onmousewheel="returnimgzoom(this);">標示L2和L3的位置.
見過,不是很新鮮,L2,L3是個共模電感,圖紙錯了,BUCK斬波電路,只要外殼無可接觸的導電體,可以過安規吧,就象熱底板的彩電電源.自激振蕩部分沒完全看懂,單片機怎么控制充電參數?
0
回復
@huzhiyuan0
見過,不是很新鮮,L2,L3是個共模電感,圖紙錯了,BUCK斬波電路,只要外殼無可接觸的導電體,可以過安規吧,就象熱底板的彩電電源.自激振蕩部分沒完全看懂,單片機怎么控制充電參數?
傻瓜都知道L3;L2錯了吧,不如用這個,效率差點
1118386199.doc
1118386199.doc
0
回復
@困難就是機遇
老狼版主: 你好! L2,L3沒有畫錯,我手上有樣機,我有測過可以工作,我將樣機圖片傳上了如下,對于此種架構我也是第一次見過,是不是有點怪,對此我希望各位版主,各高手多多發表意見,(說不定那天這種架構也會成為主流哦.少見)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118383276.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118383285.jpg');}"onmousewheel="returnimgzoom(this);">
老師 你好 我是在網吧 看不到你們上傳的圖片 你可不可以告訴我那塊IC是什么IC啊 叫什么啊? 學生先謝過你了
