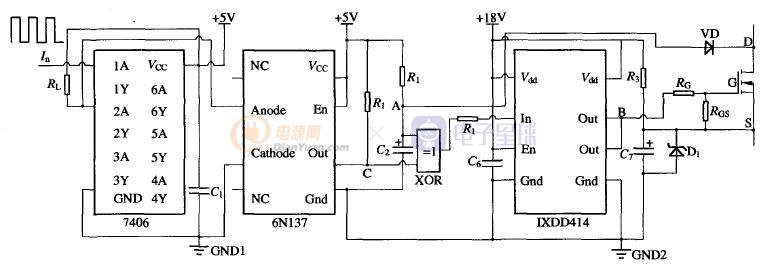

這個電路的工作原理是:6N137為高速光耦Vcc和Vdd為電源正極,分別為5V和18V,Dl為5.1V的穩壓管.當輸入脈沖為低電平時,C點為高電平,B點亦為高電平,在MOSFET的柵極和源極之間加上+13V的驅動電壓,驅動MOSFET導通;當輸入脈沖為高電平時,C點為低電平,B點亦為低電平,但由于穩壓管DI的存在,將在MOSFET的柵極和源極之間加上一5V的關斷電壓,關斷MOSFET.RG為驅動電路的柵極電阻,抑制驅動時的浪涌電流,同時抑制誤觸發.
    在正常工作時,MOSFET導通,漏極電流VD處于低電平,A點電位通過二極管回流至VD點,因為漏極處于低電位,所以A點也處于低電位狀態,而C點電平高低和輸入相同,所以異或門XOR的輸出電平高低與輸入相同,不對電路產生影響.當MOSFET過流時,漏極電壓VD迅速上升,VD承受反壓截止,由R1、C2的充電作用,A點電位開始升高,直到使異或門XOR輸出低電平(因為此時C點也為高電平),使得B點變?yōu)榈碗娖?從而使MOSFET承受一5V的反壓而可靠關斷,并處于截止狀態,限制了過電流.
不知道上面分析的對不對,但我有一點不理解:在正常工作時,MOSFET導通,為什么VD處于低電平?不是mosfet的S極不是還和穩壓管連著嗎,并沒有和地連著啊
