AC輸入:85-265V
輸出功率:10瓦 n=0.85
查磁芯規格F=60KHZ時寬電壓10W選EE19合適,
查得Ae=0.22平方厘米 Bm=0.22T
例1:
設Dmax=0.5 f=60k
DCinmin=85v*1.414-20v=100v
Ipk=(2*Po)/DCinmin*Dmax
=(2*10)/100*0.5
=0.4A
LP =(DCinmin*Dmax*Ts)/Ipk
=[100*0.5*(1/60000)]/0.4
=0.00208H
=2.08mH
NP =(LP*Ipk)/(Ae*Bm)
=0.00208*0.4/0.22*0.22
=172T
例2:
Pin=Po/n =10/0.85=11.76W
Ts=1/60000=16.7us
ton=Dmax*Ts=0.5*16.7=8.33
Np=(DCinmin*ton)/Ae*Bm
=100*8.33/0.22*0.22
=172T
Is=Pin/DCinmin=11.76/100=0.12A
Iave=(Is*Ts)/ton
=0.12*16.7/8.33=0.24A
Imin=Iave/2=0.24/2=0.12A
Ipk=3*Imin=0.12*3=0.36A
LP=(DCinmin*ton)/Ipk
=100*0.00000833/0.36
=0.0023H=2.3mH
例3:
Vf反射電壓
VmosMOS管耐壓 設600V留150V裕量
DCinmax=ACinmax*1.414-20
=265*1.414-20=355V
Vf=Vmos-DCinmax-150v
=600-355-150=95V
DCinmin*Dmax=Vf*(1-Dmax)
100*Dmax=95*(1-Dmax)
Dmax=0.49
1/2*(Imin+Ipk)*Dmax*DCinmin=(Po/n)
Ipk=3*Imin
1/2*(Ipk/3+Ipk)*0.49*100=10/0.85
Ipk=0.36A
Lp=(Dmax*DCinmin)/(f*Ipk)
=(0.49*100)/(600000*0.36)
=0.0023H=2.2mH
NP=(LP*Ipk*10000)/(Bm*Ae)
=(0.0023mH*0.36A*10000)/0.22*0.22
=171T
完成!
反激變壓器設計實例
全部回復(204)
正序查看
倒序查看
AC輸入:85-265V
輸出功率:110瓦 n=0.83
F=60KHZ
例1:
設Dmax=0.5 f=60k
DCinmin=85v*1.414-20v=100v
Ipk=(2*Po)/DCinmin*Dmax
=(2*110)/100*0.5
=4.4A
例2:
Pin=Po/n =110/0.83=133W
Ts=1/60000=16.7us
ton=Dmax*Ts=0.5*16.7=8.33
Is=Pin/DCinmin=133/100=1.33A
Iave=(Is*Ts)/ton
=1.33*16.7/8.33=2.66A
Imin=Iave/2=2.66/2=1.33A
Ipk=3*Imin=1.33*3=3.99A
為什么我算的出來的峰值電流差別那么大,是不是功率越大,誤差越大?我看你的10W誤差是0.04A啊,我的110W誤差是0.4A啊?這在可接受的范圍內嗎?
輸出功率:110瓦 n=0.83
F=60KHZ
例1:
設Dmax=0.5 f=60k
DCinmin=85v*1.414-20v=100v
Ipk=(2*Po)/DCinmin*Dmax
=(2*110)/100*0.5
=4.4A
例2:
Pin=Po/n =110/0.83=133W
Ts=1/60000=16.7us
ton=Dmax*Ts=0.5*16.7=8.33
Is=Pin/DCinmin=133/100=1.33A
Iave=(Is*Ts)/ton
=1.33*16.7/8.33=2.66A
Imin=Iave/2=2.66/2=1.33A
Ipk=3*Imin=1.33*3=3.99A
為什么我算的出來的峰值電流差別那么大,是不是功率越大,誤差越大?我看你的10W誤差是0.04A啊,我的110W誤差是0.4A啊?這在可接受的范圍內嗎?
0
回復
@peterchen0721
如果反激式照你的評估方式去做那還有幾個考量點請?jiān)俨橐幌沦Y料.1.把171T與2.2mH結合去查鐵心資料看AL值為多少(gap問題).2.利用找到的AL值去對照NIpk值(安匝)是否在曲線內.完成以上兩個工作才能說初步完成變壓器設計.否則你的電特性與磁特性無法確定是否配合的上.以上提供參考.
說的也是!變壓器是不可完全套公式去設計的!我大多也是靠經驗來完成!不過套公式!變壓器是絕對可工作的!只是某些細節要求可能達不到!
0
回復
@ucc2800
大哥,能把你的經驗說出來嗎?我是初學者,現在被變壓器設計搞的暈頭轉向,到底先做什么,后做什么,有沒有一個詳細的步驟啊?我好些天沒有熟睡過了
有人貼過變壓器資料請?jiān)诰W(wǎng)站上找一下.步驟是要自己建立的.以上的分析基本上是沒有問題.只是B的部份代2200有點太小.平常個人都用3000這個數值.因?yàn)樗?00度時可接受的磁通密度.像這樣的資訊只能請廠商提供再加上自己實測驗證才能建立出自己的系統.以上提供參考.
0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124764367.jpg');}" onmousewheel="return imgzoom(this);">

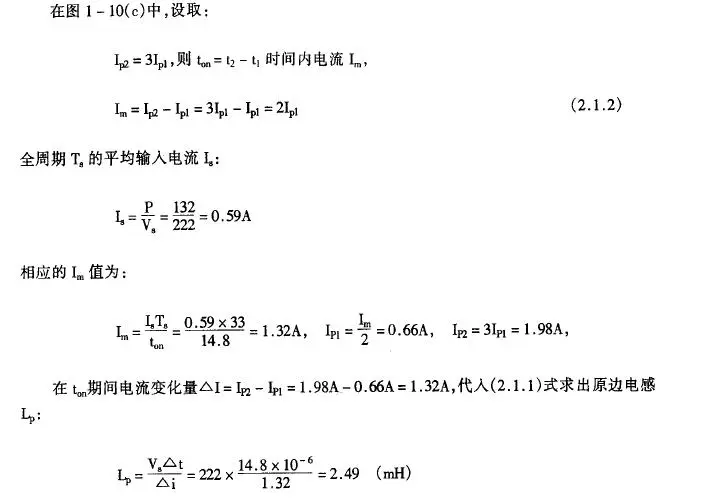

為什么你的第二種方法和這個不一樣,書上的公式除的不是最大峰值,而是最大值減去最小值,能解釋一下嗎是不是書上的不對?
0
回復
@ucc2800
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1124764367.jpg');}"onmousewheel="returnimgzoom(this);">為什么你的第二種方法和這個不一樣,書上的公式除的不是最大峰值,而是最大值減去最小值,能解釋一下嗎是不是書上的不對?
盡信書不如無書.你看到的計算式子都是在求某一種狀況下的結果.它與你實際需求是不一樣的.可能你未曾寫過論說文所以不明白其中的奧妙.不去上教授的課想把他的書看懂只有一個字難啊.不要再鑽牛角尖了.
0
回復
@ucc2800
那我計算的時候該用那種方法?我是新手,現在理解的不透徹啊,請告知,謝謝啦
如果你有師父帶領的話那就去請教你的師父.如果你是要當開山祖師爺?shù)脑捘蔷驼?qǐng)你把你認為有用的公式先整理出來帶入你想要設計的數值.然後就去找材料來做實驗.利用你量測出來的數值與計算數值去做比對.然後固定所有測試參數只變更其中一項看實測時是不是往你預期的方向變化.這樣你就會體會出RCC的竅門在哪裡了.我的徒弟都是這樣訓練出來的.只是時間及體會的程度不同而以.
0
回復
@peterchen0721
如果反激式照你的評估方式去做那還有幾個考量點請?jiān)俨橐幌沦Y料.1.把171T與2.2mH結合去查鐵心資料看AL值為多少(gap問題).2.利用找到的AL值去對照NIpk值(安匝)是否在曲線內.完成以上兩個工作才能說初步完成變壓器設計.否則你的電特性與磁特性無法確定是否配合的上.以上提供參考.

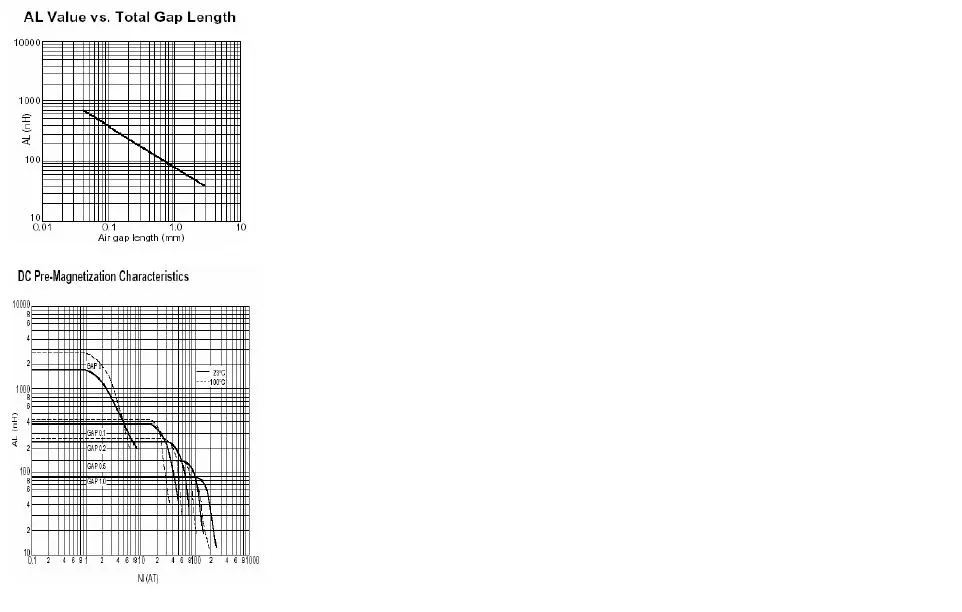

你們的師父未曾給過這兩種資料嗎?1124897660.pdf
0
回復
@peterchen0721
你們的師父未曾給過這兩種資料嗎?1124897660.pdf
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124898567.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@peterchen0721
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1124898567.jpg');}"onmousewheel="returnimgzoom(this);">
我連師傅都沒有,好像第一個圖我見過,但是忘了在哪個地方
0
回復
