我們公司使用的電源變壓器是自己繞制的,
矽鋼片EI57/H50(0.5mm)疊32.5mm
初極0.21線1200圈
次極0.47線147圈(26V1A,偶爾)
0.31線68圈(12V0.5A)
現在感覺即使26V空載發熱也比較嚴重,
而且?guī)ж?fù)載能力不是很好,26V帶上負載時12V拉低兩伏多,諸位有沒有好的辦法,
每個月用量15000個左右,如果改成好點矽鋼片的不知道是否有幫助,用那種合適?價格如何?
工頻變壓器發熱、帶負載能力差
全部回復(41)
正序查看
倒序查看
剛才計算了一下你的線徑用的太細,1A的應該用0.55的,0.5A的應該用0.4的.
還有你的電壓輸出不夠,空載太低,帶負載當然更低.
按照你這個圈數,輸入220 50HZ 空載一個是26.5V左右,一個是12.2左右.你應該設計做到27.5和13V.這樣帶負載才能達到26V/1A,和12V/0.5A.
你現在變壓器的繞線空間應該還有很多的.我估計你們這樣做是為了節省成本,畢竟有15000的量,改一下成本大概要增加1元左右.都有15000元了.如果能夠使用,不出什么質量問題,還是不用改的好.高就讓它高吧.只要帶負載后不溫度超過100℃基本不會有什么問題的.我想不會超過的,因為你全部的功率是32W,但是26V你是偶爾才用的.所以總體的溫升不是很高.
還有你的電壓輸出不夠,空載太低,帶負載當然更低.
按照你這個圈數,輸入220 50HZ 空載一個是26.5V左右,一個是12.2左右.你應該設計做到27.5和13V.這樣帶負載才能達到26V/1A,和12V/0.5A.
你現在變壓器的繞線空間應該還有很多的.我估計你們這樣做是為了節省成本,畢竟有15000的量,改一下成本大概要增加1元左右.都有15000元了.如果能夠使用,不出什么質量問題,還是不用改的好.高就讓它高吧.只要帶負載后不溫度超過100℃基本不會有什么問題的.我想不會超過的,因為你全部的功率是32W,但是26V你是偶爾才用的.所以總體的溫升不是很高.
0
回復
@七年之癢
剛才計算了一下你的線徑用的太細,1A的應該用0.55的,0.5A的應該用0.4的.還有你的電壓輸出不夠,空載太低,帶負載當然更低.按照你這個圈數,輸入22050HZ 空載一個是26.5V左右,一個是12.2左右.你應該設計做到27.5和13V.這樣帶負載才能達到26V/1A,和12V/0.5A.你現在變壓器的繞線空間應該還有很多的.我估計你們這樣做是為了節省成本,畢竟有15000的量,改一下成本大概要增加1元左右.都有15000元了.如果能夠使用,不出什么質量問題,還是不用改的好.高就讓它高吧.只要帶負載后不溫度超過100℃基本不會有什么問題的.我想不會超過的,因為你全部的功率是32W,但是26V你是偶爾才用的.所以總體的溫升不是很高.
謝謝!您的建議很專業,也很中肯
0
回復
@七年之癢
剛才計算了一下你的線徑用的太細,1A的應該用0.55的,0.5A的應該用0.4的.還有你的電壓輸出不夠,空載太低,帶負載當然更低.按照你這個圈數,輸入22050HZ 空載一個是26.5V左右,一個是12.2左右.你應該設計做到27.5和13V.這樣帶負載才能達到26V/1A,和12V/0.5A.你現在變壓器的繞線空間應該還有很多的.我估計你們這樣做是為了節省成本,畢竟有15000的量,改一下成本大概要增加1元左右.都有15000元了.如果能夠使用,不出什么質量問題,還是不用改的好.高就讓它高吧.只要帶負載后不溫度超過100℃基本不會有什么問題的.我想不會超過的,因為你全部的功率是32W,但是26V你是偶爾才用的.所以總體的溫升不是很高.
這位大哥做變壓器有幾年了?我也覺得是這樣,我也在做一款E57*30 H50A的變壓器,要求50W,INPUT VOLTAGE 120VAC 60HZ,初級用0.37的,次級用0.70的做成OUTPUT VOLTAGE:24VAC 2.08A,溫升很高,想請教溫升做到60度該怎樣做,用H18A的片子也可.
0
回復
@七年之癢
你是說它0.4的線可以用57/30的繞510圈,如果是抽屜是絕對每可能繞的下的,57/30最大0.29繞600圈.

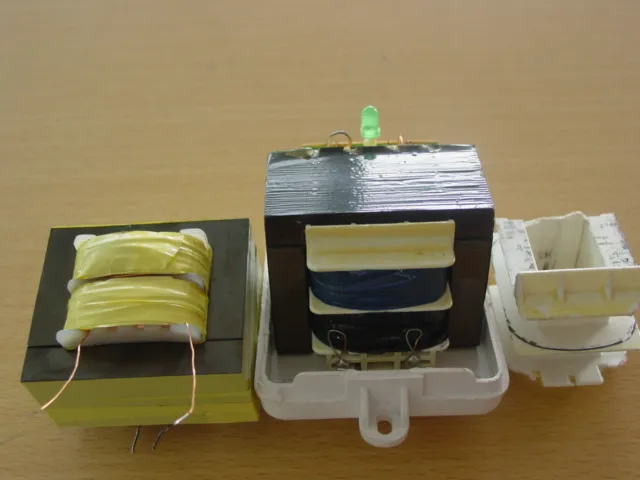

兩層的,不是抽屜式的, 我自己繞了一個,初級:0.4*500 次級0.85*112 用H18A*0.5片子, 溫升是比Z11*0.35 57*25的低大概2-3度,不過510T是很難繞得下,我就繞了500T,但我客人的確實是0.4*510T,我是一圈一圈數的,照個圖片上來請參考.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118968191.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118968191.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tangjingqing
兩層的,不是抽屜式的,我自己繞了一個,初級:0.4*500次級0.85*112用H18A*0.5片子,溫升是比Z11*0.3557*25的低大概2-3度,不過510T是很難繞得下,我就繞了500T,但我客人的確實是0.4*510T,我是一圈一圈數的,照個圖片上來請參考.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/30/1118968191.jpg');}"onmousewheel="returnimgzoom(this);">
王字型的膠芯,用自動排線的繞線機有可能繞的下,你有沒有看到它的繞線還沒有你繞的滿,窗口還有剩余.它的生產工藝可操作,你做的那個不行,無法批量生產,最好要改進,否則不良率很高的.
如果大家都是繞510TS,有幾個可能:
1.它的線框的線槽尺寸比你的大.
2.它用的線徑比你小,外層漆皮比你的薄
3.它繞線比你的整齊.
它的鐵芯的厚度是多少?有沒有測?
如果大家都是繞510TS,有幾個可能:
1.它的線框的線槽尺寸比你的大.
2.它用的線徑比你小,外層漆皮比你的薄
3.它繞線比你的整齊.
它的鐵芯的厚度是多少?有沒有測?
0
回復
@七年之癢
王字型的膠芯,用自動排線的繞線機有可能繞的下,你有沒有看到它的繞線還沒有你繞的滿,窗口還有剩余.它的生產工藝可操作,你做的那個不行,無法批量生產,最好要改進,否則不良率很高的.如果大家都是繞510TS,有幾個可能:1.它的線框的線槽尺寸比你的大.2.它用的線徑比你小,外層漆皮比你的薄3.它繞線比你的整齊.它的鐵芯的厚度是多少?有沒有測?
不過不管怎樣排線,生產是比較困難,我們的變壓器一般是外包給別的公司做的, 人家老是跟我提線包太滿,沒辦法要便宜就要省材料.請問老兄有什么更好的方法解決嗎?!
