求助,EMI在3M處超(有圖)

全部回復(12)
正序查看
倒序查看
2009-03-03 15:53
共模超的可能性較大
0
回復
wwy_0168
LV.2
3
2009-03-03 15:57

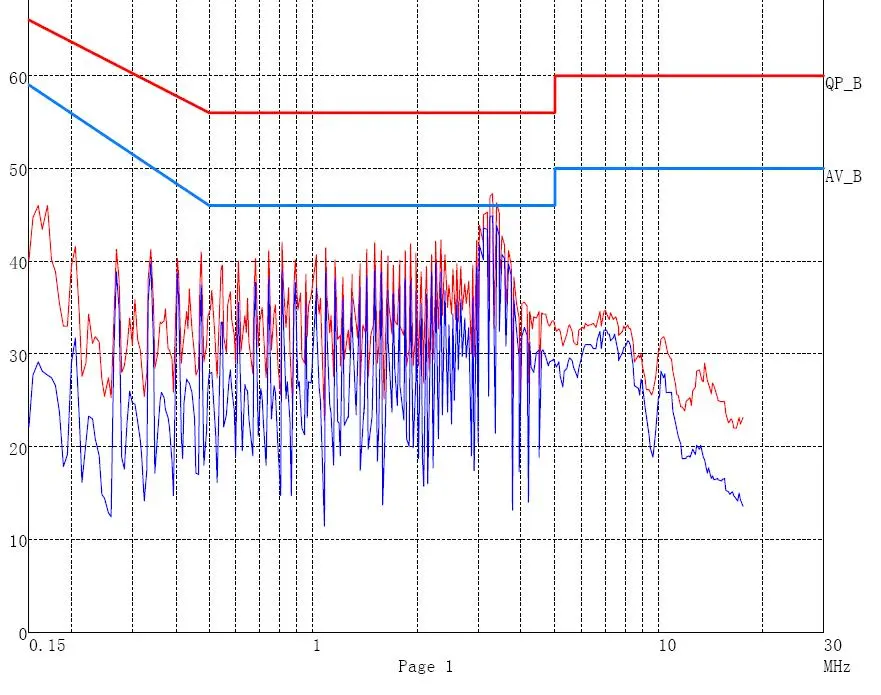

直接貼圖更直觀
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1177521236067035.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
wwy_0168
LV.2
4
2009-03-03 16:01
@zhong721123
共模超的可能性較大
我用的是3844,共模用兩個不同的共模電感一個為30mH,一個為10mH
0
回復
399858
LV.4
5
2009-03-03 16:10
@wwy_0168
直接貼圖更直觀[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/75/1177521236067035.jpg');}"onmousewheel="returnimgzoom(this);">
加大共模就可以了.
0
回復
2009-03-03 16:13
@399858
加大共模就可以了.
幾瓦的?還加兩個共模.是L,N還是L,E,N
0
回復
wwy_0168
LV.2
7
2009-03-03 16:20
@399858
加大共模就可以了.
我主要在想發射源的問題,因?yàn)槲矣檬静ㄆ骺碝OS源極電阻波形并不好,MOS剛導通時沖得很高且振蕩,MOS斷開時也振蕩
0
回復
2009-03-03 16:43
@wwy_0168
我主要在想發射源的問題,因?yàn)槲矣檬静ㄆ骺碝OS源極電阻波形并不好,MOS剛導通時沖得很高且振蕩,MOS斷開時也振蕩
那你就在DS加個幾十到100P的電容試試
0
回復
wwy_0168
LV.2
9
2009-03-03 16:59
@zhong721123
那你就在DS加個幾十到100P的電容試試
DS已經有一個100PF的高壓瓷介電容
0
回復
楚天?
LV.8
10
2009-03-04 00:15
@wwy_0168
DS已經有一個100PF的高壓瓷介電容
3844反激?
MOS源極電阻波形并不好,MOS剛導通時沖得很高且振蕩,MOS斷開時也振蕩--并聯在ds間的電容大了.
1、減小
2、降低開關速度
0
回復
wwy_0168
LV.2
11
2009-03-04 08:25
@楚天?
3844反激?MOS源極電阻波形并不好,MOS剛導通時沖得很高且振蕩,MOS斷開時也振蕩--并聯在ds間的電容大了.1、減小2、降低開關速度
3844反激?   是反激
MOS源極電阻波形并不好,MOS剛導通時沖得很高且振蕩,MOS斷開時也振蕩--并聯在ds間的電容大了.
DS的電容由100PF減小為50PF,沒有效果
DS的電容100PF去掉振蕩幅度也是沒變.

頻率為66KHZ
0
回復
wwy_0168
LV.2
12
2009-03-04 08:36
上原理圖,請各位支招,先謝了
0
回復
楚天?
LV.8
13
2009-03-04 14:19
@wwy_0168
3844反激?  是反激MOS源極電阻波形并不好,MOS剛導通時沖得很高且振蕩,MOS斷開時也振蕩--并聯在ds間的電容大了.DS的電容由100PF減小為50PF,沒有效果DS的電容100PF去掉振蕩幅度也是沒變.頻率為66KHZ
C11同C10都去掉,或者串聯一個10R電阻試試.
0
回復
