有+24V輸出,需要-24V什么方法最簡單?

有+24V輸出,需要-24V什么方法最簡單?
我需要設計一款電源,有+24V輸出,但要-24V做輸入掉電保護,有那位大蝦有最簡單的電路,謝謝了.

全部回復(27)

只看樓主

正序查看

倒序查看

zzysccd

LV.6

2004-03-12 08:17

繞變壓器的時候繞一組-24的線包
!!

回復

sunboyhands

LV.4

2004-03-13 21:10

@zzysccd

繞變壓器的時候繞一組-24的線包!!

謝了,不過不可以這樣作
不可以這樣作,因為變壓器體積,更重要的事這路電源是用來做掉電檢測用的,這樣的話就不能檢測了

回復

beoyin

LV.5

2004-03-15 20:42

@sunboyhands

謝了,不過不可以這樣作不可以這樣作,因為變壓器體積,更重要的事這路電源是用來做掉電檢測用的,這樣的話就不能檢測了

使用電荷泵,非常簡單 ,查資料,或回我?guī)湍?/div>

回復

r00778

LV.4

2004-03-16 08:21

@beoyin

使用電荷泵,非常簡單,查資料,或回我?guī)湍?/span>

能否發一份給我?
我在做方面的電源, 能否發一份圖紙給我?

回復

r00778

LV.4

2004-03-16 15:33

@beoyin

使用電荷泵,非常簡單,查資料,或回我?guī)湍?/span>

能否發一份圖紙給我?
我在做方面的電源, 能否發一份圖紙給我? dickzhou@amchk.com

回復

noway

LV.2

2004-03-17 20:55

@r00778

能否發一份圖紙給我?我在做方面的電源,能否發一份圖紙給我?dickzhou@amchk.com

俺也要一份
俺也要一份

回復

beoyin

LV.5

2004-03-17 21:33

@noway

俺也要一份俺也要一份

電荷泵原理
找一片2030功放電路,或你的現有的功放器,在輸入端IN方波,在電源與OUT端串聯整流管和電容,二極管指向輸出端,這時,你測量電容對地的電壓就是二倍于電源電壓,這是電荷泵升壓原理,反相,自己想.在有些DC-DC變換時用電荷泵要比PWM簡單的多,并且沒有變壓器,電磁干擾小的多.授人以魚,不如授人以漁.

回復

beoyin

LV.5

2004-03-17 22:00

@beoyin

電荷泵原理找一片2030功放電路,或你的現有的功放器,在輸入端IN方波,在電源與OUT端串聯整流管和電容,二極管指向輸出端,這時,你測量電容對地的電壓就是二倍于電源電壓,這是電荷泵升壓原理,反相,自己想.在有些DC-DC變換時用電荷泵要比PWM簡單的多,并且沒有變壓器,電磁干擾小的多.授人以魚,不如授人以漁.

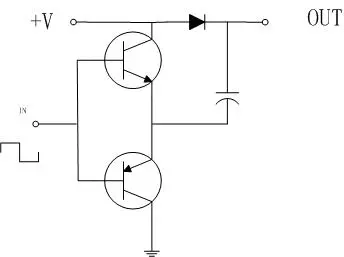

升壓原理圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1079532023.jpg');}" onmousewheel="return imgzoom(this);">

回復

beoyin

LV.5

2004-03-17 22:04

@beoyin

升壓原理圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1079532023.jpg');}"onmousewheel="returnimgzoom(this);">

電荷泵
電荷泵可以多級串并聯,實現降壓或升壓.

回復

sunyy

LV.5

2004-03-18 12:10

圖
!1079583028.sch

回復

zongruijia

LV.3

2004-03-18 14:34

@sunyy

圖!1079583028.sch

打不開
怎么我打不開啊

回復

sunyy

LV.5

2004-03-19 08:27

@zongruijia

打不開怎么我打不開啊

這樣

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1079656058.bmp');}" onmousewheel="return imgzoom(this);">

回復

sunboyhands

LV.4

2004-03-19 10:23

@beoyin

謝謝大哥,我還是菜鳥大哥您好,很感謝,不過我還是不大明白.我的電路中已經有了變壓器,也有+24V輸出,只是需要一路-24V電壓做交流端掉電檢測,我的電腦打不開您給的圖紙, 再次謝謝! 2004/3/19

回復

sunboyhands

LV.4

2004-03-19 10:32

@sunyy

這樣[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1079656058.bmp');}"onmousewheel="returnimgzoom(this);">

謝謝大哥哥
很感謝您賜教!
  不過運放用了NE5532,可不可以用別的,象258/358之類的.
  另外象我要輸出-24V/2mA電源,這里的原器件怎么選?輸入方波用3842產生200K可不可以.
   再謝謝!
                來成都旅游找我免費吃、住.
                信箱:sunboyhands@163.com
                      小弟
                         2004/3/19

回復

sunyy

LV.5

2004-03-19 10:54

@sunboyhands

謝謝大哥哥很感謝您賜教! 不過運放用了NE5532,可不可以用別的,象258/358之類的. 另外象我要輸出-24V/2mA電源,這里的原器件怎么選?輸入方波用3842產生200K可不可以. 再謝謝! 來成都旅游找我免費吃、住. 信箱:sunboyhands@163.com 小弟 2004/3/19

謝謝先!
運放的帶寬、電壓和輸出電流要注意.200K時358肯定不行.因為有二極管和運放的壓降,輸出會低于24V.D用1N4148,C用104試試.具體你調調再定.
