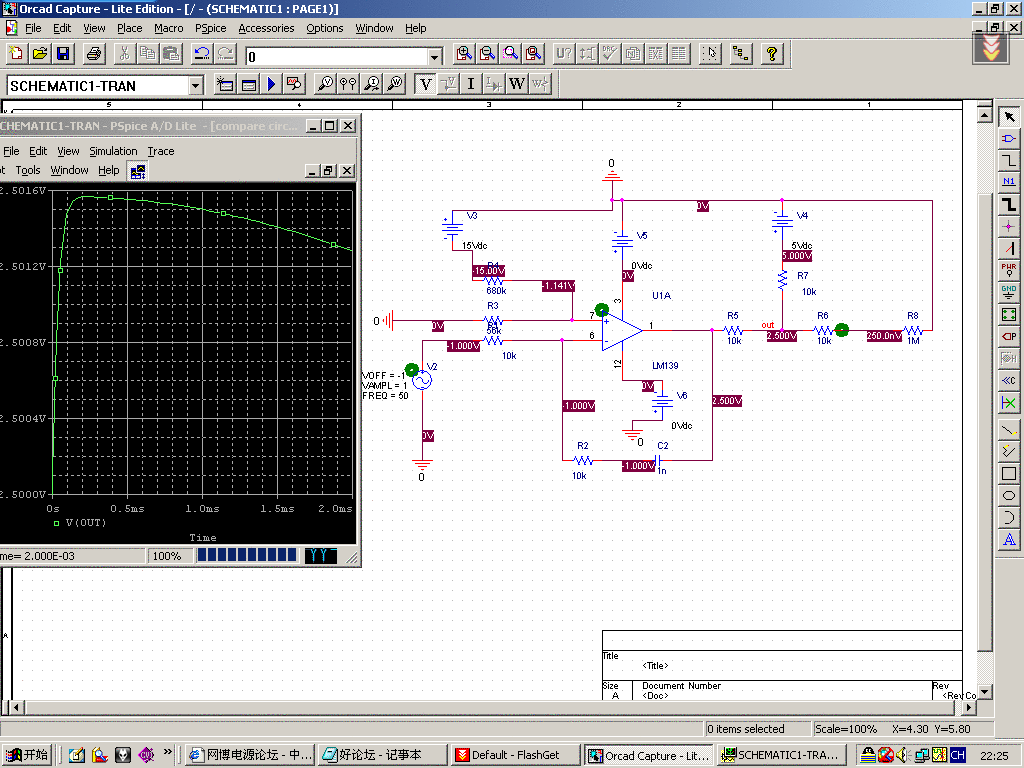

運放的供電壓是0，沒輸出，輸出阻抗很高，out這一點由V4，R6，R6，R8所確定,所以是2.5V。注意R8的1M是1 milli-ohm，不是1mega-ohm 。

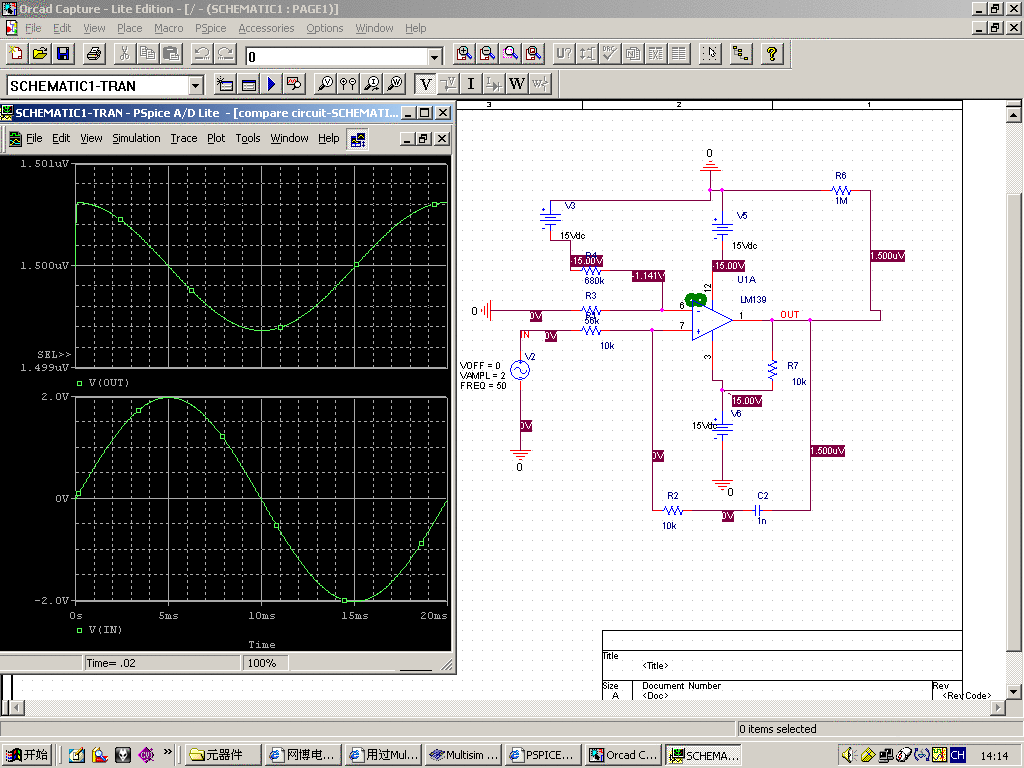

哦，不好意思，忘了設電源電壓值。但是為什么我設了正負電源電壓值后仿真結果與分析的不一樣，這應該是一個正反饋電路，輸出為正負15V的方波才對啊。（1M歐電阻是我故意設的，如果不設就總報錯，說OUT floating.)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119075133.gif');}" onmousewheel="return imgzoom(this);">

將R6改為10000K試試，或貼你的文件上來？

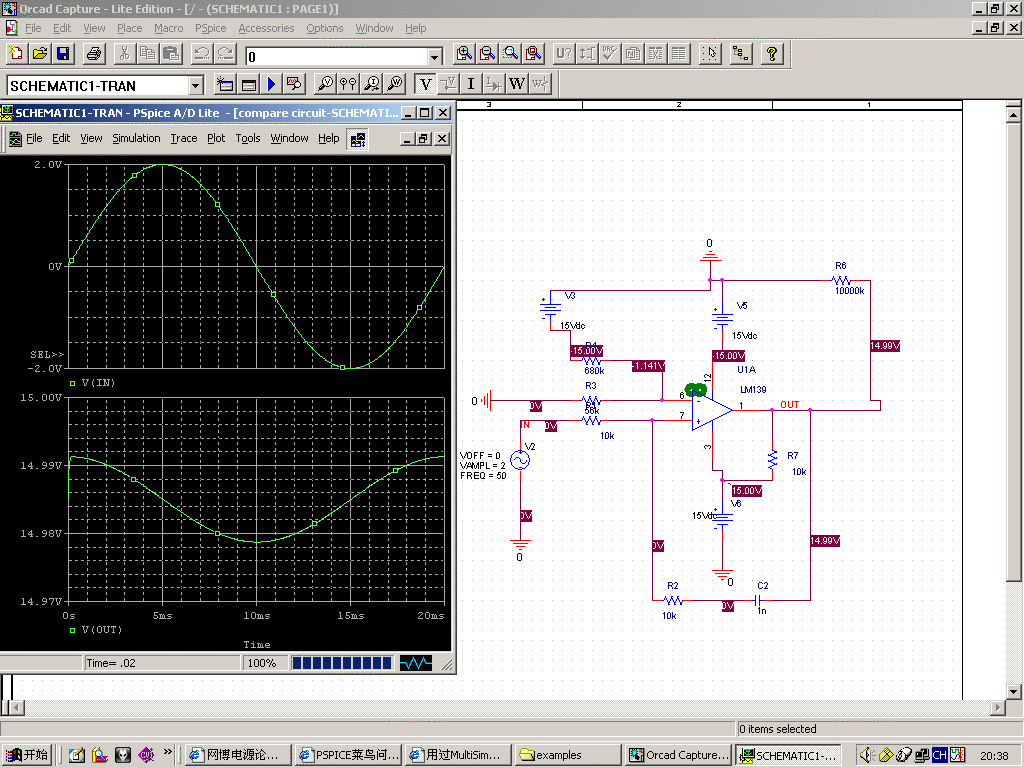

我改為10000K之后右變成了這樣。500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119098289.gif');}" onmousewheel="return imgzoom(this);">
反正怎么都得不到正確結果。我把文件傳上來，請指點。謝謝！1119098384.rar

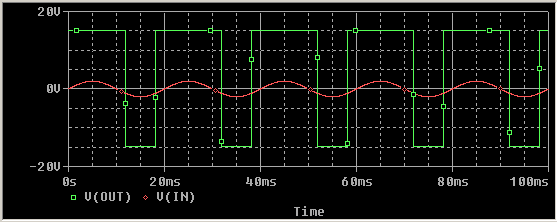

請看：
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119147330.gif');}" onmousewheel="return imgzoom(this);">
主要的問題是你取運放的時候應該從capture\library\spice里的元件庫里取，才能做仿真。
另外，在Pspice里，電阻1M不是10^6歐，而是0.001歐(即千分之一歐)。

但是我的SPICE里的元件庫沒有LM139，LM124之類的運放??！是不是我的庫太少了？其他庫里的元件是不是只是用來畫電路圖的，不能進行仿真？非常感謝你幫我解答疑問。

我用LM324做了仿真，結果卻是對了。非常感謝！但是SPICE里面的運放太少了，只有3種。請問哪里有仿真元件庫下？謝謝！

在capture\library\psipce\opamp.olb庫里應該有啊。你的是演示版嗎

我的是Lite edition，不知道這是什么版本。

限制版。上傳 opamp.olb給你，不知能不能用。
1119244985.olb

能用，謝謝！
