怎么沒有人給點建議呢?

看不懂這一句話:"VCC過低保護電壓(但匝數取在22V左右)"

這句話不知道理解成這樣對不對,就是取的輔助匝數使得vcc的電壓在22V左右,不知道你說的空載時出現vcc供電電壓不足時,用示波器查看波形時是不是看到電壓充到一定值就跌下來,這個問題最近在論壇上見了很多,好像多是一些采用了drain腳供電與輔助供電互相切換的以帶來能耗降低的控制芯片,drain停止供電后,此時,輔助繞組供電還沒開始,就會出現這個問題,直接換drain腳供電電流大的芯片可以解決此問題,此時Cvcc可以快速充電,在輔助供電不足時仍可啟動芯片工作,但不換的話,需要調整一下反饋環節的時間常數,可在輸出到基準并一rc,使之超前.具體的理由你可以參看下面的貼:http://bbs.dianyuan.com/topic/35334

1. 你的 VCC 電壓過低,不能沖過 14.5V 閾值啟動電壓.2. VCC 腳電容容值太低.

對,就這意思.我為了少打字
多謝.我去試試

"直接換drain腳供電電流大的芯片可以解決此問題"
請問這句話怎么理解?
難道在VIPER系列有分類?

加大VCC濾波電容試試.另外VCC整流回路二極管后的電阻改小也會有效果.

VCC容量100UF,足夠大了
沒有用電阻

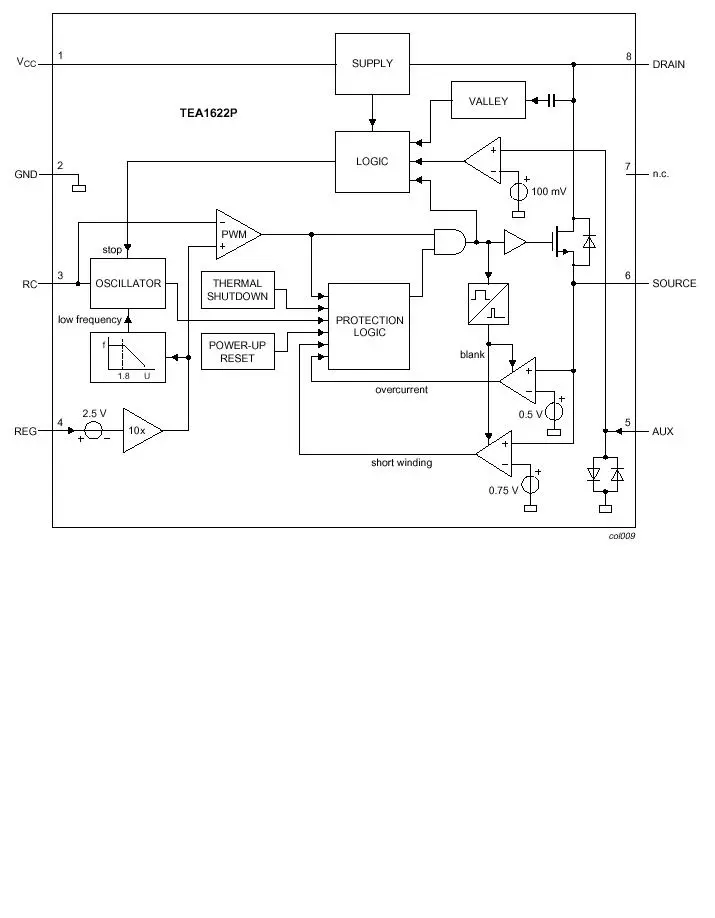

我沒用過viper我碰到這樣的問題是用的tea1623,當時和你的問題出的一樣,空載時跳動,當時我直接換1523,這兩個芯片的區別是的drain腳接的恒流源電流不同,我把框圖貼給你看,你看看對你用viper有什么幫助500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119339603.jpg');}" onmousewheel="return imgzoom(this);">

1523是1.5mA,1623 0.5mA

VCC的濾波電容用10UF/50V,在用一個10歐的電阻限流

viper輔助電源圈數多一些沒關系,加點試一試.

多謝個位了
電源輔助圈數足夠,正常輸出21-23V
在加減負載時,我的VCC電壓在隨之變化,開起機后,加載,上升到設計值就不變了,減負載,電壓降到保護重起
變壓器繞組相位是沒問題的

viper12,22已有很多帖子了,你搜一下吧.

老兄你的問題解決了嗎?我現在也在用VIPer12A,22A,調試,沒有出現你說的
情況,VIPer12A,加載1.0A/5VDC OUTPUT,但INPUT AC<120V就不能工作了,我用EE13的變壓器,匝比為:Np=104TS,Ns=15TS,Nf=40ts,請指教.

原邊圈數也太少了,即使成功,效率也不會高

感謝shower,你說的沒錯,效率為71.2% at0.6A,(3W),你認為匝比為多少才
合理啊.

以前我用22A,12A也做了兩款10W,4W都量產了,都沒出現過這樣的問題,可這次就出來了,還沒搞定.

我的初級150T

130-180T,另外這個芯片短保不好調,可調整自供電匝數和現流電阻

你可以調節如下參數之一,可以解決這個問題:1. 將輔助繞組輸出整流管用恢復時間比較長的管子如 1N40072. 調整變壓器繞組排列順序,并同時加大漏感量3. 調整輔助繞組匝數,讓其電壓可以跳出 8~42V 區間
