我不知道樣把圖直接貼上去, 哪位指教一下?

線性調壓,做的復雜了,很簡單的電路就應該能完成這種轉換了,U1發熱嚴重.

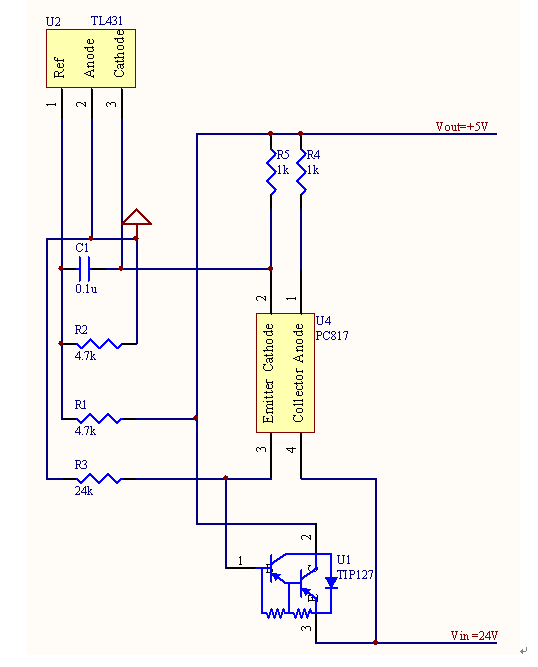

因為輸出電流很小, 達林頓管發熱倒不是很大. 從一個DVD供電那抄來的, 能指教一下是怎么工作的嗎?

像上面幾位仁兄說的 功率不大時候 直接用集成線性穩壓IC,如7805或者LM317都可以

guang500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2350971236345074.gif');}" onmousewheel="return imgzoom(this);"> 比較輸出 調節光耦 再調節輸入開關管

因為輸入與輸出的壓差很大, 可能達30V ->5V, 用7805的效率太低了, 發熱很大.
用這種方式會不會好點?

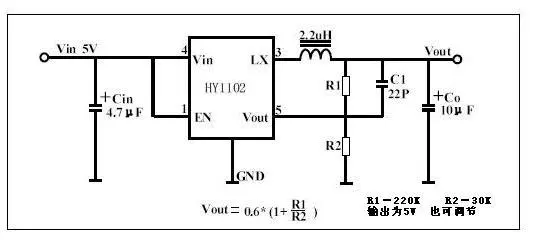

第一:你記住了,只要是線性調節的,其效率都是一樣的,無論用哪種方式,它都不會把效率增加一點點.第二:如果你試驗過7805,結果是發熱太大,那么你也不要用這款了,總體發熱一樣的(各元件發熱之和).第三:電路既然這么復雜,倒不如做一個PWM調壓的,價格高了點,但500mA以下時,幾乎不發熱,效率很高.第四:推薦你一個IC及電路,你看一下. 圖中IC是HY1102,價格貴一點,1.8元,別的元件就便宜了.你看一下是否可用?

想過用PWM方式的, 不是芯片的價格問題, 因為Vin/Vout相差很大, 電流又小(<=40mA), 一計算, 好象L要用mH級的, 就...

剛查了HY1102, 只是一個輸入電壓很低的芯片, 而且連說明書都沒改好, 不知道是一款產品

輸入電壓應該在18V以下,很多的1102都可以用,LM1102的、DC1102的等,這些性能都非常穩定,只是HY的服務較好,性能基本都是用的同一款I(lǐng)C,是一款優秀的IC,你可以在這些IC里隨意的先選用一款,無論國外的和國內的都行.
如果考慮到價格問題,也可以用自激諧振做一個電路,但這些自己裝的電路,穩壓方面不如成品的IC,并且也便宜不了幾角錢.
