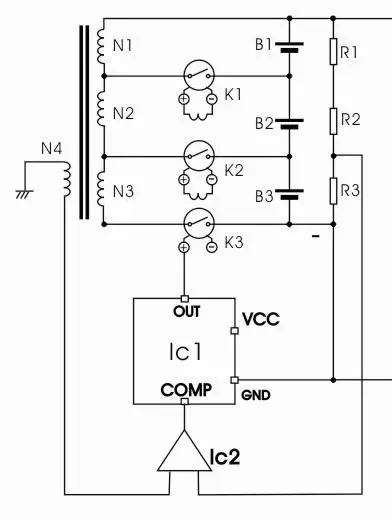

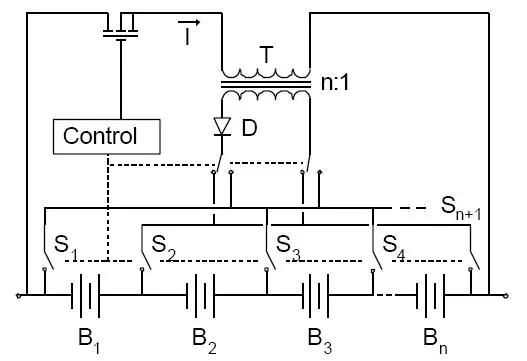

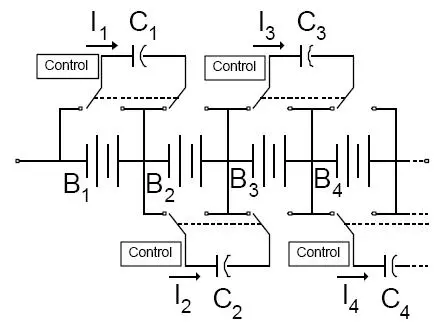

給你幾種電路供參考

可能動力理電上用的比較多的是電阻分流充電均衡吧

你上面是獨立平衡充.不是電阻耗能式均衡.你的這種電路,我正在批量使用,關鍵是前級AC-DC或DC-DC用變壓器藕合的效率問題.

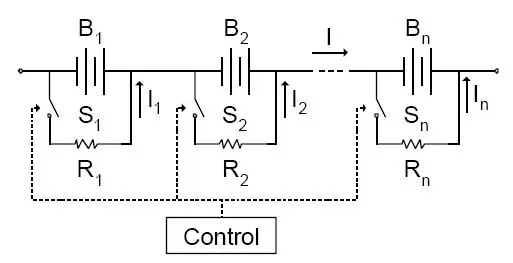

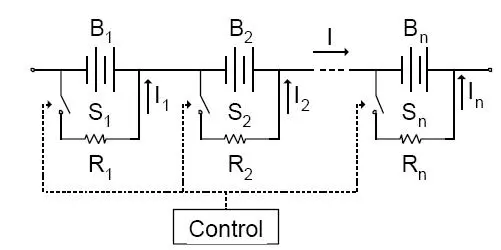

倒數第二張圖不是電阻耗能式均衡充嗎?
實際電路我沒有做過,有一點沒有想明白,就是當電池節數達到一定數量是,如何用低成本的方案判斷出每節電池的準確電壓,難道要用高耐壓軌對軌的運放嗎把每節電壓的負電壓都變到0電位嗎?有看到很多16路的均衡充用到32個光藕,不會是用其中的16光藕來變電壓吧另外16光藕來控制放電的吧,這樣做精確度夠嗎.請高手解答一下.

現在軟硬件結合才能功能和成本最佳化.已經有幾個公司推出了多節電池管理的IC,可采用軟體對電壓進行讀取的方式來判斷是否起用均衡.

據我了解目前市場上所用的管理系統能做充放電均衡的很少,我公司現在研制出一套力電鋰電池管理系統可以做到充放電均衡,我們的產品可以和任何一家做測試對比,如您有雖要我們的管理系統的請于我們聯系
     聯系電話075583276424
    手機:13760417696
    聯系人:潘生

據我了解目前市場上所用的管理系統能做充放電均衡的很少,我
公司現在研制出一套力電鋰電池管理系統可以做到充放電均衡,我們的
產品可以和任何一家做測試對比,如您有雖要我們的管理系統的請于
我們聯系
     聯系電話075583276424
    手機:13760417696
    聯系人:潘生

據我了解目前市場上所用的管理系統能做充放電均衡的很少,我
公司現在研制出一套力電鋰電池管理系統可以做到充放電均衡,我們
的產品可以和任何一家做測試對比,如您有雖要我們的管理系統的請
于我們聯系
     聯系電話075583276424
    手機:13760417696
    聯系人:潘生

“動力鋰電池智能控制管理系統”基本功能
1)真正測清沒節電池的電壓做到每節電池不過充不過放.
2)充放電工作時實時能準確的檢測電池內部參數和變化,并及時
   采取措施,確保做到電池組的均衡充放電,確保電池安全.
3)智能大電流充電.
4)對管理器和充電器工作中實時性能檢測,并及時自動處理,確保不會因為管理器或充
   電器的損壞導致電池的損壞.
5)短路保護,過溫保護,充電反向保護.
6)全自動工作,充電時接上電源和按接啟動按鈕,充電結束和遇到不安全事件,自
   動處理,關機并切斷交流電.
7)不影響電池做正負電源使用.

據我了解目前市場上所用的管理系統能做充放電均衡的很少,我
公司現在研制出一套力電鋰電池管理系統可以做到充放電均衡,我們
的產品可以和任何一家做測試對比.
配套部件及功能
1) 大電流均衡電路塊:使充電電壓均衡,放電電量均衡,結合智能充電,
   延長電池使用壽命及使用容量. 2)電量測量顯示電路:給出百分比總電量和
   某節最小電量,100%輸出為10V,誤差小于±5%,實現電池參數顯示.(顯示器另配)
3)輸出電子保護和安全供電:不單是短路保護,而更重要的功能是根據電池動態參數,調
   整供電,從而延長電池使用壽命和提高電池使用安全系數.
4)智能充電:根據電池的性能決定智能充電的方式,確保 安全充電,延長電池的使用壽命.
  (充電器另配)
