關于QX5241的問題

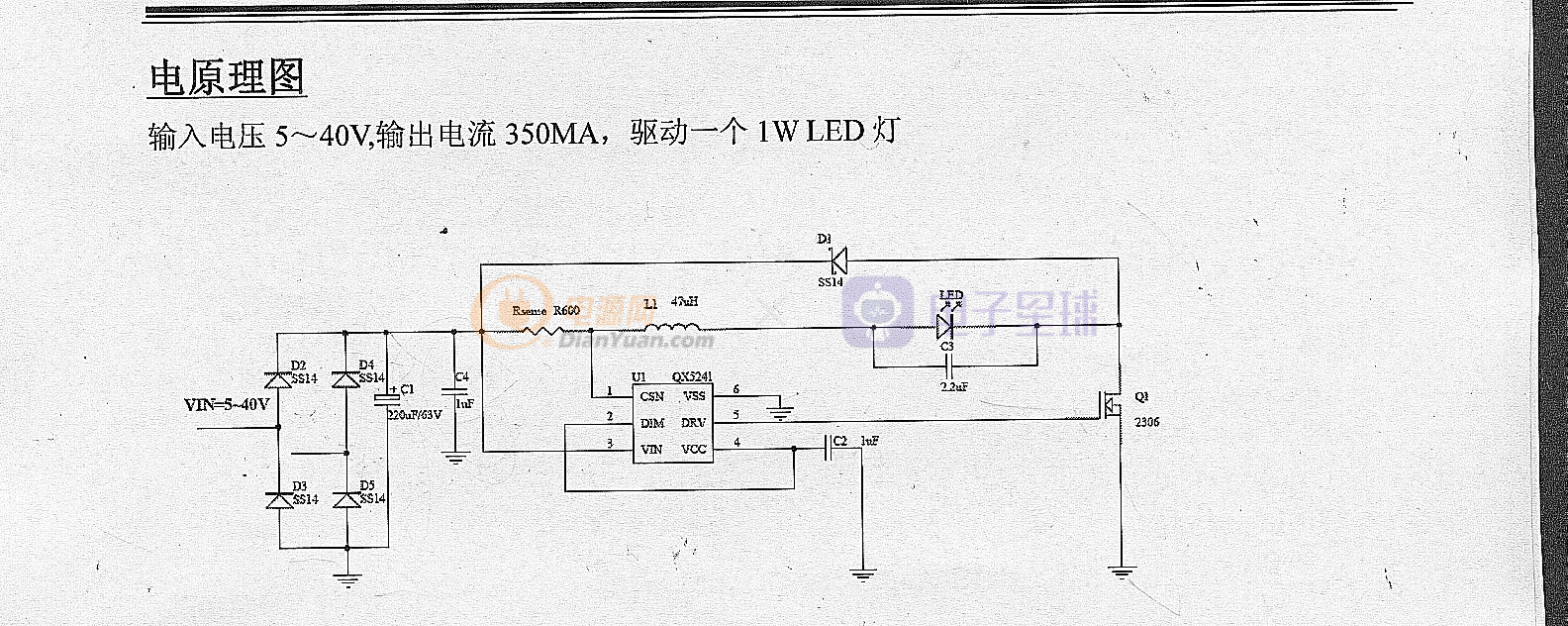

我想問一下,工作頻率在計算時ΔV =(VSNSHI?VSNSLO);里面VSNSHI和VSNSLO分別指的是哪個參數,還有電路圖里面的C4和C3分別起什么作用?如果電阻RSENSE不是0.6R,而是0.46R是否會引起電流過大,會發生什么情況?

全部回復(19)

只看樓主

正序查看

倒序查看

saiwell

LV.2

2009-03-11 20:28

用我們這顆SW6100吧,沒有這么麻煩的電路,我們的很簡單,性能穩定,價格好,無需外加MOS,只要幾個元件,2.8v可以點LED,4V時輸出達到320MA,4.3V時可以達到1W的LED電流要求:350MA左右,我的郵件是:saiwell@163.com

回復

luxian

LV.5

2009-03-12 10:58

第一.ΔV =(VSNSHI?VSNSLO)=(220mV-180mV),
第二.C4是濾掉高頻干擾,以保證IC的可靠工作,
第三.C3,降低LED上的紋波,減小干擾.
第四.如果電阻RSENSE不是0.6R,而是0.46R是否會引起電流過大,會發生什么情況?
答:電流過大可能會燒壞LED,或者亮度比正常增大好多,過大的電流會影響LED的壽命.

回復

shareen

LV.6

2009-03-12 16:59

我們有做QX5241,深圳協泰科技,謝麗,13632810620,shareen@163.com

回復

peter_liu054

LV.2

2009-03-12 17:14

貌似這個設計用QX5241有點浪費了.

回復

憶緣

LV.5

2009-03-13 09:26

@luxian

第一.ΔV=(VSNSHI?VSNSLO)=(220mV-180mV),第二.C4是濾掉高頻干擾,以保證IC的可靠工作,第三.C3,降低LED上的紋波,減小干擾.第四.如果電阻RSENSE不是0.6R,而是0.46R是否會引起電流過大,會發生什么情況? 答:電流過大可能會燒壞LED,或者亮度比正常增大好多,過大的電流會影響LED的壽命.

謝謝你了.

回復

shareen

LV.6

2009-03-13 10:08

@peter_liu054

貌似這個設計用QX5241有點浪費了.

那你有什么其他的推薦?!

回復

peter_liu054

LV.2

2009-03-16 13:36

@shareen

那你有什么其他的推薦?!

不知道叫什么名字,反正現在外面驅動1W的大功率的用很簡單的辦法.市面上賣才1快多,整板哦.要是你要設計3x1W、1Wx3、1x5w...可以試下我的LA8303,要是驅動1W的,就不劃算了.SPEC給你,你可以看看了.適合用的話,可以聯系我.peter_liu@use.com.tw 2934701237181754.pdf

回復

憶緣

LV.5

2009-03-16 15:24

@peter_liu054

你有沒有1x1W、1x3W的輸入220V的能放到燈杯里面的,尺寸大約是18*12*12(mm)的驅動方案及相關芯片?這個是我的新專案.

回復

peter_liu054

LV.2

2009-03-16 15:44

@憶緣

你有沒有1x1W、1x3W的輸入220V的能放到燈杯里面的,尺寸大約是18*12*12(mm)的驅動方案及相關芯片?這個是我的新專案.

無.可憐的我,只有這么一顆IC.反正,要驅動一顆的話,用那些IC都浪費了.成本考慮.

回復

luxian

LV.5

2009-03-16 16:48

@peter_liu054

無.可憐的我,只有這么一顆IC.反正,要驅動一顆的話,用那些IC都浪費了.成本考慮.

知道你想說什么IC,考慮最低成本的話,當然了.性價比的問題.

回復

泉芯lala

LV.4

2011-09-29 09:37

@luxian

知道你想說什么IC,考慮最低成本的話,當然了.性價比的問題.

更多QX5241 QX5243技術問題討論，請加入技術討論QQ群122383595,加入時請注明公司名+本人姓氏，以及QX5241或是QX5243

回復

zhu120

LV.1

2012-03-22 13:10

@luxian

第一.ΔV=(VSNSHI?VSNSLO)=(220mV-180mV),第二.C4是濾掉高頻干擾,以保證IC的可靠工作,第三.C3,降低LED上的紋波,減小干擾.第四.如果電阻RSENSE不是0.6R,而是0.46R是否會引起電流過大,會發生什么情況? 答:電流過大可能會燒壞LED,或者亮度比正常增大好多,過大的電流會影響LED的壽命.

本人是新手，圖中電感L1有什么作用？

回復

qwe1143

LV.4

2013-08-13 12:09

QX5241優勢型號

回復

1163277612

LV.3

2013-08-14 14:33

路過

回復

qwe1143

LV.4

2013-08-21 13:15

@憶緣

謝謝你了.

原裝的QX5241 深圳百盛電子優勢QX代理商， 18948314942 QQ:1094642907 QX9911，QX9920，QX5243，QX5241，QX7136，QX2303，QX2304

回復

Q2355368872

LV.4

2013-12-19 11:29

@luxian

第一.ΔV=(VSNSHI?VSNSLO)=(220mV-180mV),第二.C4是濾掉高頻干擾,以保證IC的可靠工作,第三.C3,降低LED上的紋波,減小干擾.第四.如果電阻RSENSE不是0.6R,而是0.46R是否會引起電流過大,會發生什么情況? 答:電流過大可能會燒壞LED,或者亮度比正常增大好多,過大的電流會影響LED的壽命.

泉芯QX5241規格書（2014版）.pdf

回復

Q2355368872

LV.4

2013-12-19 11:31

@憶緣

謝謝你了.

泉芯QX5241規格書（2014版）.pdf需要的朋友可自行下載

回復

Q2355368872

LV.4

2013-12-26 14:43

@luxian

第一.ΔV=(VSNSHI?VSNSLO)=(220mV-180mV),第二.C4是濾掉高頻干擾,以保證IC的可靠工作,第三.C3,降低LED上的紋波,減小干擾.第四.如果電阻RSENSE不是0.6R,而是0.46R是否會引起電流過大,會發生什么情況? 答:電流過大可能會燒壞LED,或者亮度比正常增大好多,過大的電流會影響LED的壽命.

回答太好太專業了
