全橋開關管每只管子要加吸收電路,直流輸入端要加高頻回路旁路電容,變壓器初級串入平衡電容.輸出整流二極管用肖特基二極管.

負載很輕的時候也會出現這樣的波形
變壓器回路中要加隔直電容
看波形最好是下管子的DS波形,或者次邊繞組兩段的波形;

首先謝謝了
只是我又幾點不明白:全橋每個管子都要加緩沖嗎,那樣好像電阻功率特別大
另外,我的主電路電流是100A,沒辦法加平衡電容;我的輸出及是快速恢復二極管,因該可以把?

現在電流很小,6A,我看波形低端IGBT和變壓器源邊都試過,好像都一樣

我的主電路電流是100A,?    是輸出的電流吧?
你的輸入輸出規格各是多少?

主電路是輸出電流
輸入是310V/輸出是150A/60V 做的是一個恒流源

主電路電流很大
是不是不能加隔直電容了,一般怎么防治磁偏阿,還希望前輩指點
我剛做電源半年

是不是變壓器漏感引起的震蕩

大家辦班忙把
謝謝了

單相輸入,做10KW的電源,做3相輸入還好些,如果單相,變壓器原邊電流有四五十安培,不好做.
做電源半年就做這么大的,厲害.

變壓器原邊電感儲能造成的.次級輸出試試全波整流,這樣次級的電感在續流時會把這個振蕩給抑制掉.好處多多.

謝謝
我試試看!

你的圖上 次邊 不已經是全波整流了嗎?

功率變壓器的繞法很有講究,線的股數,初次級的布線位置,繞好了振蕩和過沖都很小,還有死區時間設置.

謝謝先
我的變壓器是自己設計好參數,工廠定做的,我也覺得有點問題,上電后,聲音比較大,而且負載增加,聲音更大了!

另外問一下,全波整流還需要另外接續流二級管嗎?

我做全橋逆變感應加熱電源也和你一樣波形題遇到了這樣的問題,就是在死區的期間有振蕩和尖峰沖,我是每個都加了吸波電路,吸波電阻發熱很厲害.我的負載是直接電感電容串聯諧振,改變信號頻率有一定的改觀.但還不理想,希望能得到完美的解決

全橋逆變感應加熱用全橋準諧振電路,功率級電路簡單.我做的功率從3KW到16KW多種規格,都是同樣的電路,只是模塊不同,Uce波形都是光滑的梯形波,散熱器溫升不大于7度,模塊底板溫升不大于15度.整機效率94%.

不用加吸收電阻,有了零電壓電容就可以了.工作方式與你的一樣.只要功率輸出級與負載阻抗匹配,模塊幾乎沒有什么熱量.具體看下一貼.

謝謝你的回答,我把我逆變感應主電路發上,請大蝦幫忙看你一下有什么重要問題,我大概設計的線圈輸出感應電流在100A.遇到以下幾個問題.

     1是在沒有負載的情況下圖中AB兩端波形為方波,沒有死區對應的o電平波形.
     2,加上負載后AB兩端出現雜亂無張的波形.

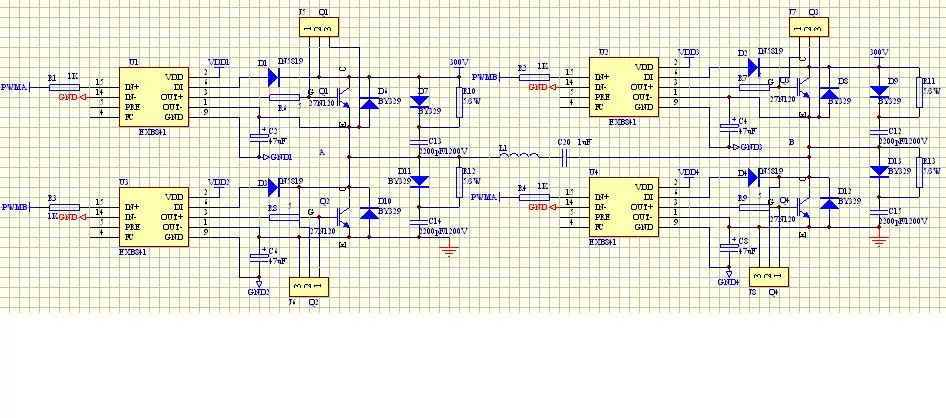

   電路圖如下,波形圖我采集后發上來.
    請幫忙解決一下,導師要求要交了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1119713374.jpg');}" onmousewheel="return imgzoom(this);">

不用.

根據我做大功率直流電源的經驗,我的觀點:
1如果你PWM不是軟開關,H橋一定要緩沖吸收.
2不管PWM是不是軟開關,整流二極管一定要吸收.
3從你所畫的波形來分析,是兩大原因引起,A:二極管開通和關斷反向恢復時間的振蕩(主要是關斷),因此要加吸收且吸收的設計與選管特性有關,要配合好B:隔離變壓器的漏感也引起電壓的振蕩.建議看電流波形.
4偏磁即伏秒不平衡,振蕩波形和你不一樣,出現此現象可加隔直電容,改變變壓器B-H特性,用伏秒不平衡芯片,校偏磁電路等方法.
