誰能幫我解決一下

誰能幫我解決一下
最近做了一個100W電源,輸出5V/10A,3.3V/10A,12V/0.65A,頻率125KHz
問題是:5V輕載(1A),3.3V重載(10A)時,3.3V輸出電壓為2.89V左右;5V重載(10A),3.3V輕載(1A)時,3.3V輸出電壓為3.39V左右.如何將5V輕載,3.3V重載時的電壓提高到3.2V左右.變壓器參數原邊匝數40T,5V匝數3T,3.3V匝數2T,如果增加匝數,電壓上升過高,那位能給各意見(說明:3.3V與5V絕緣,主控制5V,3.3V沒有控制,研究幾種控制,高于3.3V的可以降低,但是低于3.3V如何升高呢?)
全部回復(31)
正序查看
倒序查看
雪鐵龍
LV.6
2
2003-07-01 13:11
你說的這種想象在反激變換器中是存在的!
這種由 交叉調整 所引起的誤差主要與變壓器的繞制有關!!
0
回復
shuyun
LV.6
3
2003-07-01 13:15
你說的這種現象在反激變換器中較為常見!
這種由 交叉調整 所引起的誤差主要與變壓器的繞制有關!!
0
回復
gwwater
LV.6
4
2003-07-01 13:59
你的要求用反擊變換器做不到
電壓調整率太緊,用單純的反擊不能做到. 用正激把.
0
回復
c3
LV.6
5
2003-07-01 14:44
可用正激方式
雙路輸出時,一般采用正激方式,
并且 輸出濾波電感 共用一個.5V和3.3V的電感共用一個磁環,兩個繞組.
可以做到比較好.
0
回復
daffodil
LV.4
6
2003-07-01 17:15
@c3
可用正激方式雙路輸出時,一般采用正激方式,并且輸出濾波電感共用一個.5V和3.3V的電感共用一個磁環,兩個繞組.可以做到比較好.
正激
本來就是正激電路,輸出濾波電感用一個,不就是耦合電感么,使用過了,沒有效果,交叉調整率得不到提高.而且耦合電感的匝數和變壓器中匝數相同
0
回復
2003-07-01 17:18
@daffodil
正激本來就是正激電路,輸出濾波電感用一個,不就是耦合電感么,使用過了,沒有效果,交叉調整率得不到提高.而且耦合電感的匝數和變壓器中匝數相同
那只好用磁飽和電路或同步整流了.
0
回復
shuyun
LV.6
8
2003-07-01 17:32
@daffodil
正激本來就是正激電路,輸出濾波電感用一個,不就是耦合電感么,使用過了,沒有效果,交叉調整率得不到提高.而且耦合電感的匝數和變壓器中匝數相同
用磁放大電路可能行
0
回復
shuyun
LV.6
9
2003-07-01 17:34
順便問以下
你用正激變換器做其成本會很高!
0
回復
daffodil
LV.4
10
2003-07-01 17:55
磁放大器
磁放大器是不是必須采用類似UC3838這樣的控制芯片,可否采用其他方法控制磁放大器.我采用了我貼在“磁放大器的專題討論”中的電路圖進行控制,但電壓似乎更差了.我的電源的體積小,UC3838這樣的控制芯片在體積上太困難了.這個電源的成本還可以接受.
0
回復
shuyun
LV.6
11
2003-07-01 17:57
@daffodil
磁放大器磁放大器是不是必須采用類似UC3838這樣的控制芯片,可否采用其他方法控制磁放大器.我采用了我貼在“磁放大器的專題討論”中的電路圖進行控制,但電壓似乎更差了.我的電源的體積小,UC3838這樣的控制芯片在體積上太困難了.這個電源的成本還可以接受.
你的原設計是采用多路反饋的正激變換器嗎?
0
回復
shuyun
LV.6
12
2003-07-01 17:59
@daffodil
磁放大器磁放大器是不是必須采用類似UC3838這樣的控制芯片,可否采用其他方法控制磁放大器.我采用了我貼在“磁放大器的專題討論”中的電路圖進行控制,但電壓似乎更差了.我的電源的體積小,UC3838這樣的控制芯片在體積上太困難了.這個電源的成本還可以接受.
能告訴我這臺電源的尺寸嗎?
0
回復
shuyun
LV.6
13
2003-07-01 17:59
@daffodil
磁放大器磁放大器是不是必須采用類似UC3838這樣的控制芯片,可否采用其他方法控制磁放大器.我采用了我貼在“磁放大器的專題討論”中的電路圖進行控制,但電壓似乎更差了.我的電源的體積小,UC3838這樣的控制芯片在體積上太困難了.這個電源的成本還可以接受.
補充:有無溫升要求!
0
回復
daffodil
LV.4
14
2003-07-02 08:38
@shuyun
補充:有無溫升要求!
尺寸
165×76×40(mm)無溫升要求.目前只有5V路有反饋,3.3V改進過幾次,但沒有太大變化.
0
回復
lumin
LV.4
15
2003-07-02 10:05
試試這樣
方案一:將3.3V從5V 通過降壓方式輸出,如PC電源方式.
方案二:將3.3V用磁放大器的方式.
方案三:變壓器用疊加的方式繞制.
0
回復
c3
LV.6
16
2003-07-02 10:25
@daffodil
正激本來就是正激電路,輸出濾波電感用一個,不就是耦合電感么,使用過了,沒有效果,交叉調整率得不到提高.而且耦合電感的匝數和變壓器中匝數相同
電感的匝數和變壓器中匝數相同
電感的匝數和變壓器中匝數相同,是5V的3匝,3.3V的2匝.
可能匝數太少了,匝數比是3:2的關系(或很近似).
另外,耦合注意電感的方向,
0
回復
c3
LV.6
17
2003-07-02 10:47
一種方法
另外一種整流方法:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057113979.bmp');}" onmousewheel="return imgzoom(this);">
0
回復
daffodil
LV.4
18
2003-07-02 11:38
@c3
一種方法另外一種整流方法:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1057113979.bmp');}"onmousewheel="returnimgzoom(this);">
說明

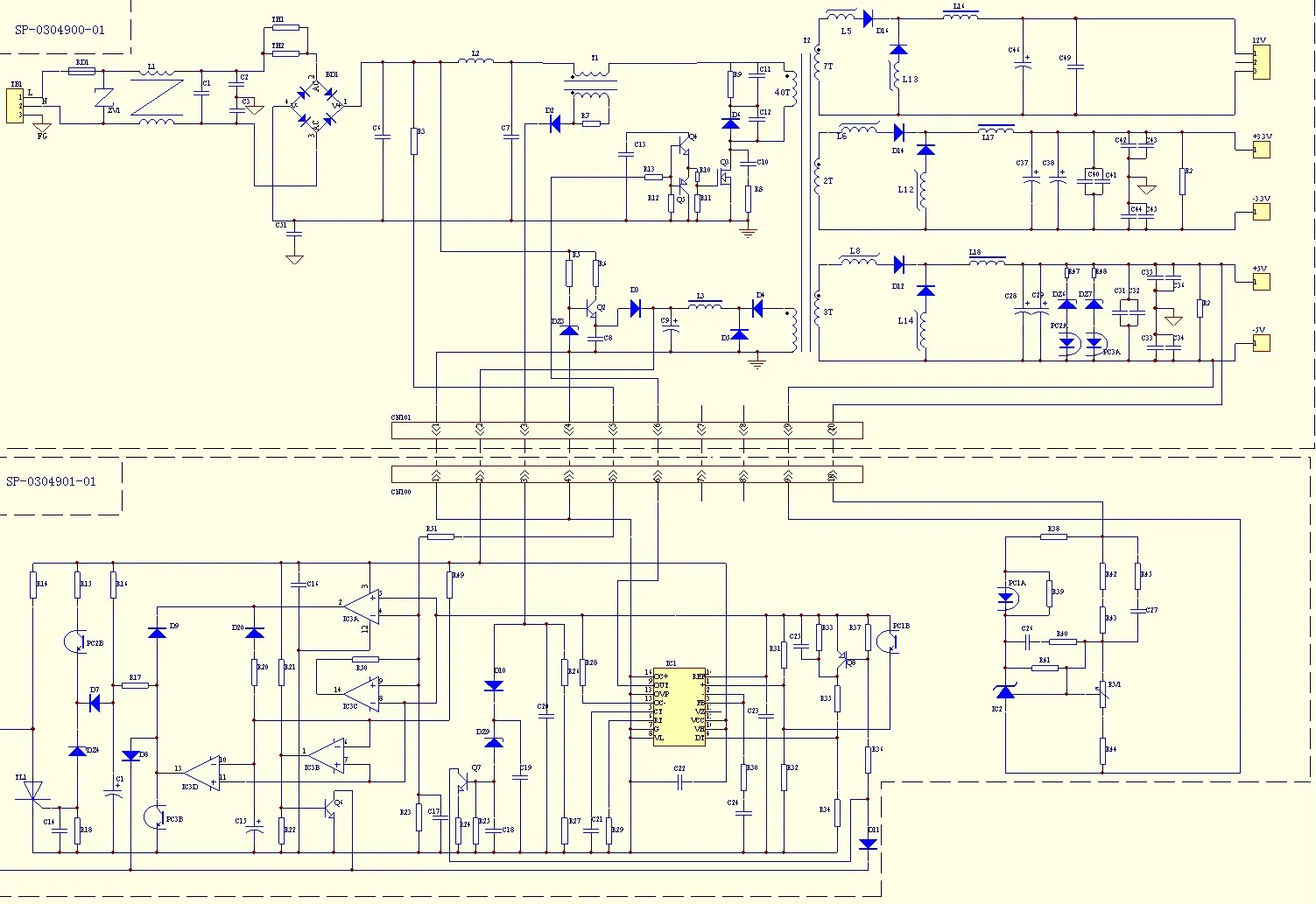

再說明一下,3.3V和5V不能共地.所以以上方法都不可以,我想試一試磁放大器,但控制電路不清楚,做了幾種,都沒有改進.我將我的電路貼在這里,希望各位幫忙
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057117075.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
shuyun
LV.6
19
2003-07-02 11:40
@c3
一種方法另外一種整流方法:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1057113979.bmp');}"onmousewheel="returnimgzoom(this);">
L是什么作用?
0
回復
daffodil
LV.4
20
2003-07-02 12:03
@shuyun
L是什么作用?
那個L
是不是L5等,其實就是一個磁環,相當于RC吸收電路的作用
0
回復
董萬華
LV.8
21
2003-07-02 12:27
輕松解決
雙PWM,同步整流:底成本,高效
0
回復
daffodil
LV.4
22
2003-07-02 12:45
@c3
電感的匝數和變壓器中匝數相同電感的匝數和變壓器中匝數相同,是5V的3匝,3.3V的2匝.可能匝數太少了,匝數比是3:2的關系(或很近似).另外,耦合注意電感的方向,
匝數比相同
是匝數比相同,5V路15匝,3.3V路10匝,耦合方向沒問題(兩個方向都試過了)
0
回復
shuyun
LV.6
23
2003-07-02 13:18
@董萬華
輕松解決雙PWM,同步整流:底成本,高效
這種方法的成本低??
0
回復
ruohan
LV.9
24
2003-07-02 13:27
@shuyun
這種方法的成本低??
你試著去把5V用4TS,3.3V取3TS,
0
回復
samsong
LV.4
25
2003-07-02 14:50
@ruohan
你試著去把5V用4TS,3.3V取3TS,
請使用lisam的建議
不要延誤的你開發進度了,請使用lisam的建議,3.3V用磁放大器,我一朋友剛做出一款100W,3.3V/10A無風扇的OPEN FRAME電源.性能穩定,預計本月底量產.至于COMMOND CHOCK的圈數應與變壓器的圈數一致.
0
回復
雪鐵龍
LV.6
26
2003-07-02 17:46
@samsong
請使用lisam的建議不要延誤的你開發進度了,請使用lisam的建議,3.3V用磁放大器,我一朋友剛做出一款100W,3.3V/10A無風扇的OPENFRAME電源.性能穩定,預計本月底量產.至于COMMONDCHOCK的圈數應與變壓器的圈數一致.
磁放大器
我以前使用過磁放大器,但效果不佳,今天看了許多參考資料,才明白了,以前的方法不對,現在決定采用磁放大器做了
0
回復
yswang
LV.4
27
2003-07-02 22:27
如何將5V輕載,3.3V重載時的電壓提高到3.2V左右
increase the inductance of  5V output choke
till enter CCM when 5V output at 1A load
0
回復
daffodil
LV.4
28
2003-07-03 12:26
材料選擇
那位知道磁放大器所用材料的主要供應商、價格等信息?
0
回復
董萬華
LV.8
29
2003-07-03 12:41
@shuyun
這種方法的成本低??
裸板60元左右算不算低?
0
回復
samsong
LV.4
30
2003-07-03 19:07
@daffodil
材料選擇那位知道磁放大器所用材料的主要供應商、價格等信息?
請與我聯系
請與我聯系,我目前的工作是與客戶研發工師程共同處理磁放大器方面的問題.
0
回復
lq999
LV.1
31
2003-07-04 01:05
@samsong
請與我聯系請與我聯系,我目前的工作是與客戶研發工師程共同處理磁放大器方面的問題.
這樣可解決問題
3.3V繞2匝后整流(30V/30A二極管),再繞1匝串入3.3V直流上,30V/30A整流二極整流,可得5V,取樣5V.
