逆變電流偏大!!!
請高手指點!小弟用萬能板做了一個逆變工作電流和空載電流都很大,KA3525+IRF3205一對,試調過KA3525的5.6腳電容電阻都是一樣,比自激機帶同樣負荷還要大多,望師傅幫我走出困局.先多謝!!!!!!!
全部回復(4)
正序查看
倒序查看
@燒管燒怕了
什么沒數據都沒有,怎么幫你分析?把變壓器工作頻率或3525的RT,CT報上來,變壓器繞制的參數,還有用的什么電路,帶多大的負載,帶什么樣的負載都報上來吧,光說工作電流和空載電流都很大,KA3525+IRF3205一對,其他數據都沒有,大家?guī)湍悴旅?

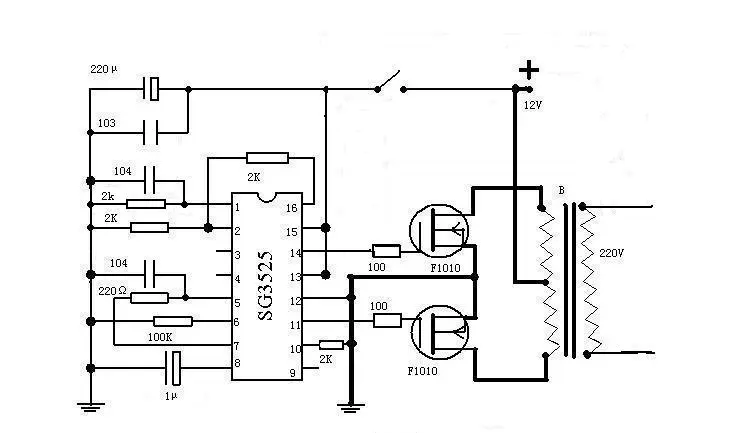

高手,我是一個初學者沒有頻率計,不知頻率多少,變壓器E55,低壓10T+10T高壓300T,帶100W燈210V,12V邊有15A左右.RT20K,CT104
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3185481239193381.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3185481239193381.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@電子世界
高手,我是一個初學者沒有頻率計,不知頻率多少,變壓器E55,低壓10T+10T高壓300T,帶100W燈210V,12V邊有15A左右.RT20K,CT104[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/3185481239193381.jpg');}"onmousewheel="returnimgzoom(this);">
初級線圈圈數過多
0
回復
@電子世界
高手,我是一個初學者沒有頻率計,不知頻率多少,變壓器E55,低壓10T+10T高壓300T,帶100W燈210V,12V邊有15A左右.RT20K,CT104[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/3185481239193381.jpg');}"onmousewheel="returnimgzoom(this);">
頻率太低,才300多HZ,太浪費EE55了,再怎么著也得弄個20K,Rt電阻10K
Ct電容332,初級3T+3T,次級匝數按你需要的電壓根據匝數比算,帶載電壓會下降些,可以多加幾匝,比如你要220V就58匝,要穩壓的話,匝數需增加到75匝左右.
Ct電容332,初級3T+3T,次級匝數按你需要的電壓根據匝數比算,帶載電壓會下降些,可以多加幾匝,比如你要220V就58匝,要穩壓的話,匝數需增加到75匝左右.
