求成熟的18WT8熒光燈電路
我在調試一款425mA 18W 電路,晶體管13003(TO-126)無散熱片,元件密度很高,調試完后裝殼老化一小時,發現環境溫度30度,Q1:102度,Q2:112度,鎮流器損耗2.4W,為何溫度如此的高,工作頻率33KHZ,老板要求限制成本,不可換管子加散熱,這叫一個為難啊!磁環用的是10*6*3.5;輸出電感:EE19,0.1*8mm的線,電感量1.5mH,裝殼老化10分鐘就可達70度,我把探頭粘在了管子正面又裝進了殼子里.
全部回復(20)
正序查看
倒序查看
@kanglovebing

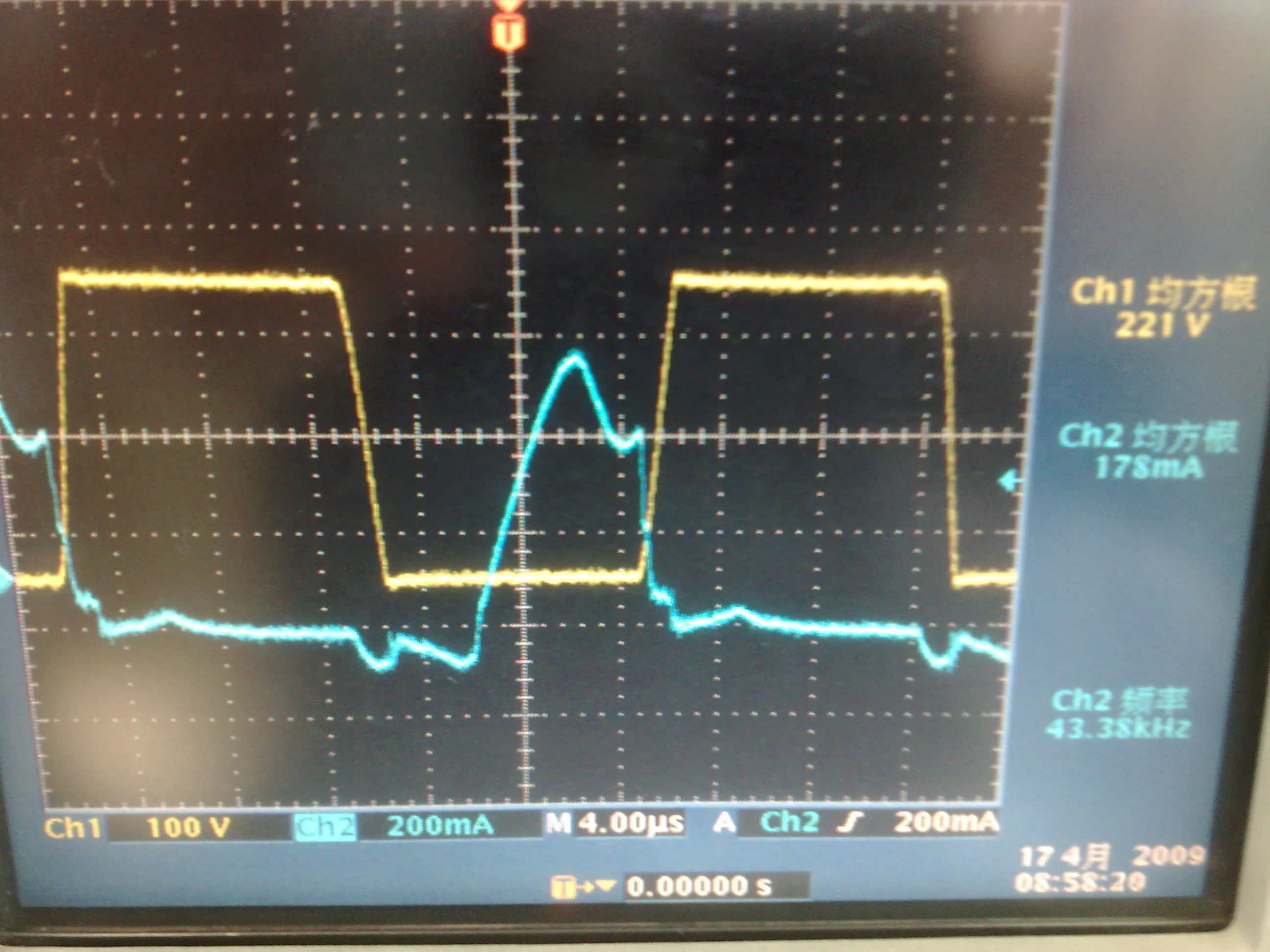

按照以上的建議,我將C4電容減小至2.2nF,采集CE間電壓和Ie的波形發現,C4減小后方波變陡,即電壓和電流交接面積增大,損耗增加,溫升增加.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2807771239930368.jpg');}"onmousewheel="returnimgzoom(this);">現在我很疑惑,怎么才能把電流的相位提前一些呢,這樣就沒損耗了,還有晶體管的BE電容是不可去掉的,否則在管子導通時會產生很大的振鈴,電流波形很不平滑,有很大的電流產生.
三極關斷沒法退出.不熱是怪事.你有示波器,對于你現在的情況,調試起來易如反掌.
0
回復
@dimmer
沒錯,C4真的太大了,DB3峰侄電流太高,可能吃不消用22N吧
按照以上的建議,我將C4電容減小至2.2nF,采集CE間電壓和Ie的波形發現,C4減小后方波變陡,即電壓和電流交接面積增大,損耗增加,溫升增加.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2807771239930368.jpg');}" onmousewheel="return imgzoom(this);">
現在我很疑惑,怎么才能把電流的相位提前一些呢,這樣就沒損耗了,還有晶體管的BE電容是不可去掉的,否則在管子導通時會產生很大的振鈴,電流波形很不平滑,有很大的電流產生.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2807771239930368.jpg');}" onmousewheel="return imgzoom(this);">
現在我很疑惑,怎么才能把電流的相位提前一些呢,這樣就沒損耗了,還有晶體管的BE電容是不可去掉的,否則在管子導通時會產生很大的振鈴,電流波形很不平滑,有很大的電流產生.
0
回復
@lianghongce
看你的電流波形不好,估計你的磁環匝數需要調整!
因為要做樣品我現在磁環只有10*6*5的,目標燈管是T5紫外燈管,燈電流425mA,我試著將電感量從1mH到3mH,C4電容從152到472,Rb從3到22,Re從0.5到3,磁環匝比從2:7:2到2:1:2,3:7:3到3:1:3全試過了,只要能想到的全用上了始終解決不了溫升問題,后來無奈用了13005,裝上殼工作20分鐘后一測管子溫度80度,我無奈了,這個電路調了四天了一點進展都沒有,老板催樣品催了好幾此了,但是不可靠我又不敢給,郁悶之極!唉!!!!!!
0
回復
@kanglovebing
因為要做樣品我現在磁環只有10*6*5的,目標燈管是T5紫外燈管,燈電流425mA,我試著將電感量從1mH到3mH,C4電容從152到472,Rb從3到22,Re從0.5到3,磁環匝比從2:7:2到2:1:2,3:7:3到3:1:3全試過了,只要能想到的全用上了始終解決不了溫升問題,后來無奈用了13005,裝上殼工作20分鐘后一測管子溫度80度,我無奈了,這個電路調了四天了一點進展都沒有,老板催樣品催了好幾此了,但是不可靠我又不敢給,郁悶之極!唉!!!!!!
去掉D9.10,C5.C6,磁環比例為2:3:2 加大B電阻,將振蕩頻率提高,同時根據諧振頻率調整C4容量.晶體配對
