此變壓器的骨架與磁芯是配合SA7527而完成的,電壓在36V左右輸出時,輸出功率可做到20W.樣品效率86%——88%之間,277V時功率因數能達到0.95.用我們的板子,EMI初步測試OK.
通過我們小批量的試產,測試效率在85%-87%之間.輸出電壓紋波在1.5V左右.277V時的功率因數0.95以上,220V時功率因數0.97左右,100V的功率因數0.99左右,全電壓諧波在12%以下.
為了更加方便工程師操作,我們現可提供套件銷售,配套變壓器,IC,MOS管.
我們的DEMO板,輸出參數是:36V/580MA+-3%,如果輸出電壓不同,我們可提供骨架與磁芯,工程師自行設計,我司提供方案參考.如果功率小一些,輸出電壓可做到55V以下.
套件包括:DEMO 板1PCS,SA7527 IC 10PCS,7N60 MOS管10PCS,變壓器5PCS(不同電壓的話:骨架磁芯各10PCS.)共計費用:100.00元,不含運費.
我們出方案,銷售IC,品質一直是放在第一位的,從客人批量生產來看,我們的品質目前是很穩定的.我認為做IC靠忽悠是絕對不行的,客人從試樣,試產,小批量試產,快點也要經過1,2個月時間,長的就不用說了.忽悠能搞得定?我不相信.
我們的方案拿到臺灣,他們卻得好,讓我們出電源.應他們的要求,我們做了1200套日光燈電源.從開始要做,到出貨我們花了6個月時間.光板子就改了5次,EMC測試費用花了至少5K,還不包括朋友幫忙測的.所以我認為做一個產品,要讓它批量沒有問題,不是很簡單的.
我們最早的電源,放在80度的烤箱中,烤了近5個月,沒有發現問題.后來因?yàn)橐藕竺嫘鲁鰜淼腜CB,就拿出來了,發現靠近MOS管的電容變形了,測了一下容量,還不到原來的一半,估計快不行了.現在烤箱中,放了11PCS,溫度降到60度,從6月20日到現在,還沒有問題.為什么要做這個測試呢?因?yàn)榭腿艘笪覀儽ＷC3年的壽命.不做的話,心里沒底.
LED日光燈內置隔離驅動方案,電源.
全部回復(1074)
正序查看
倒序查看
磁芯
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871239852453.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871239852453.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
骨架
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871239852489.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871239852489.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
變壓器:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871239852557.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871239852557.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@szevwell
變壓器:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/487871239852557.gif');}"onmousewheel="returnimgzoom(this);">
我也用了6561做了一個反激的,最大輸出25W,不過是外置電源,不過6561做非隔離,不知可以否?
0
回復
@szevwell
磁芯[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/487871239852453.gif');}"onmousewheel="returnimgzoom(this);">
能給我一份嗎?WHR2000@126.COM
0
回復

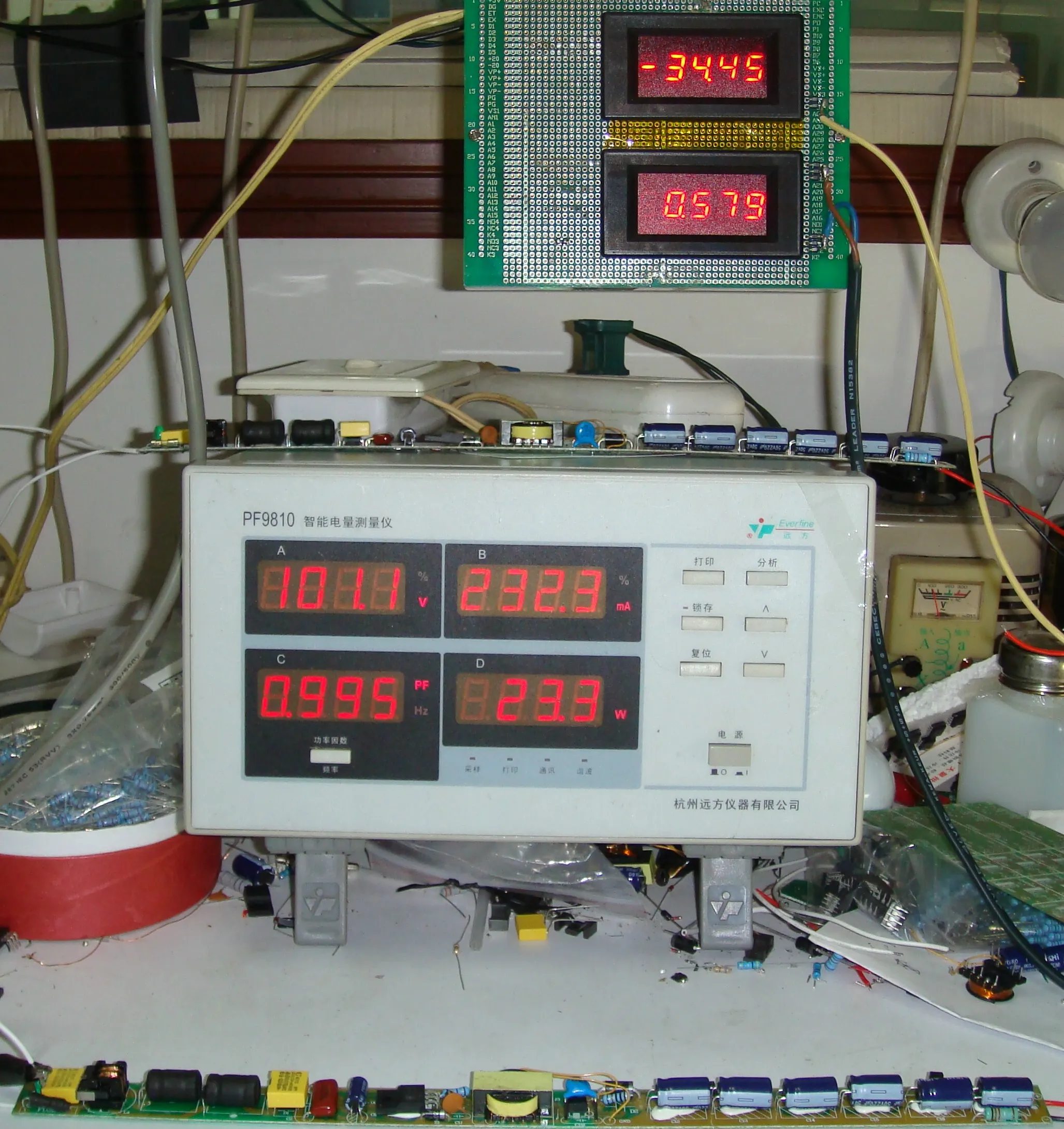

100V 功率因數參數
、
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240543966.jpg');}" onmousewheel="return imgzoom(this);">
、
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240543966.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
100V 諧波參數
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240544121.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240544121.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

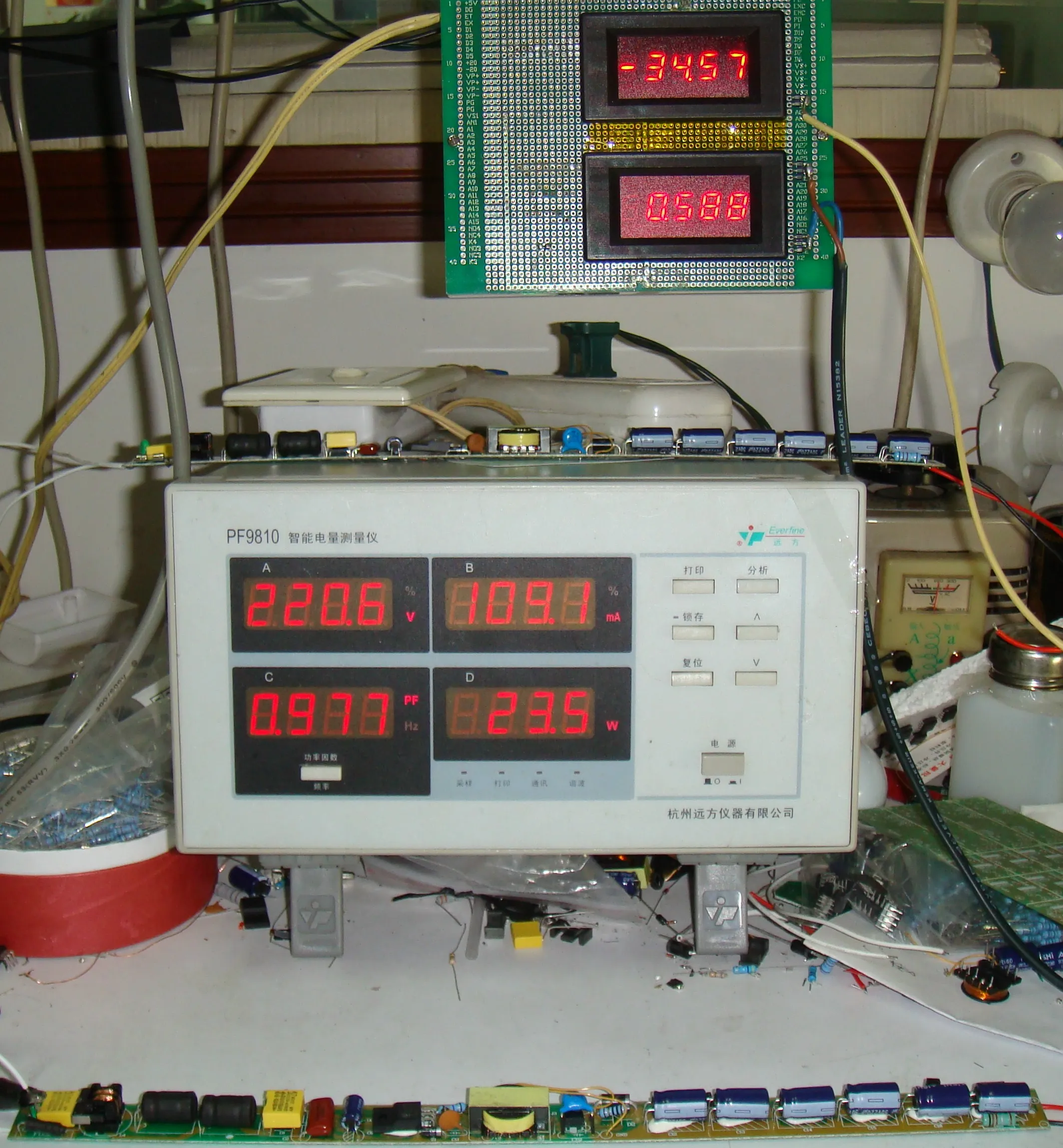

220V 功率因數
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240544270.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240544270.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

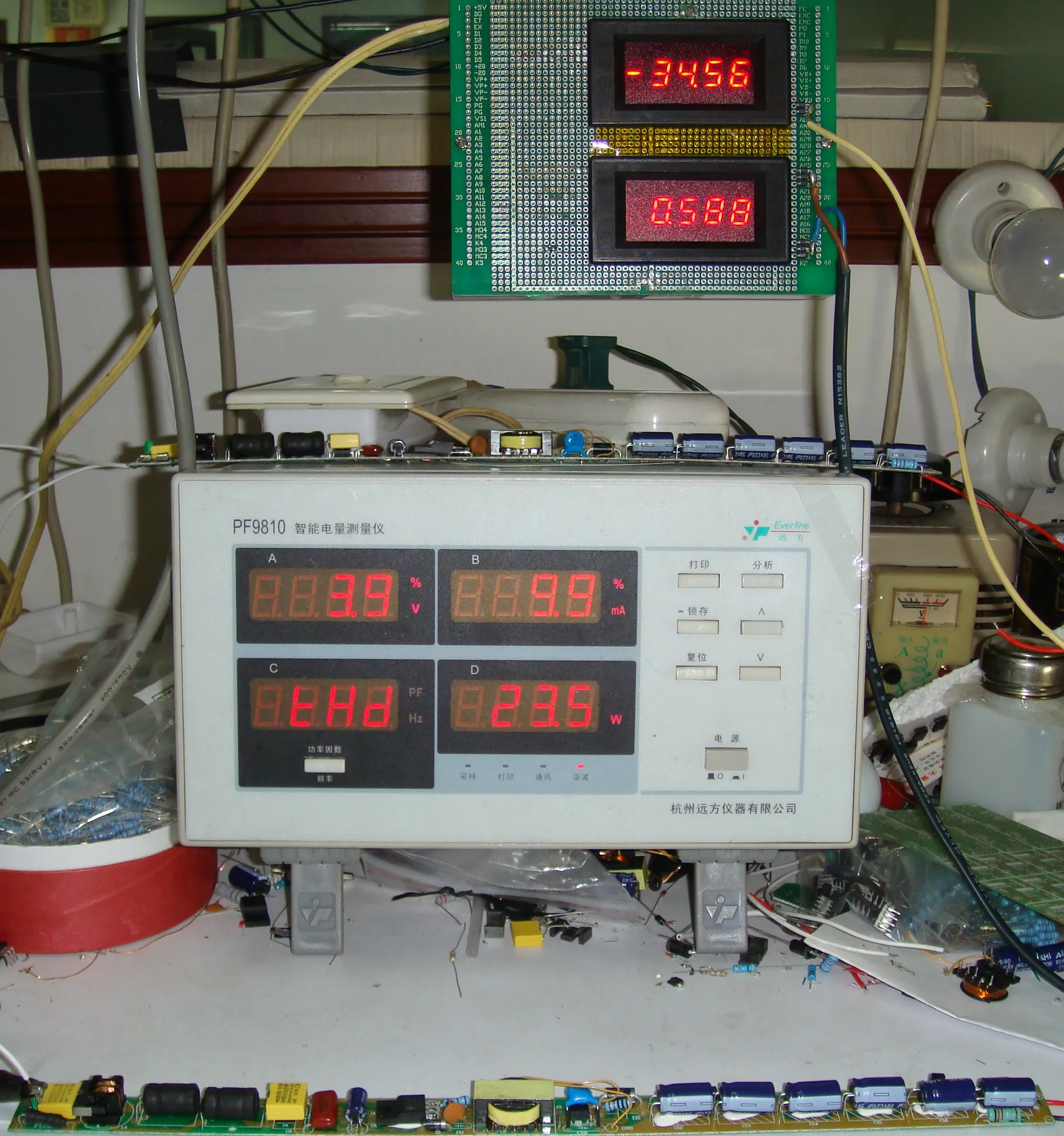

220V 諧波參數
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240544332.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/487871240544332.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

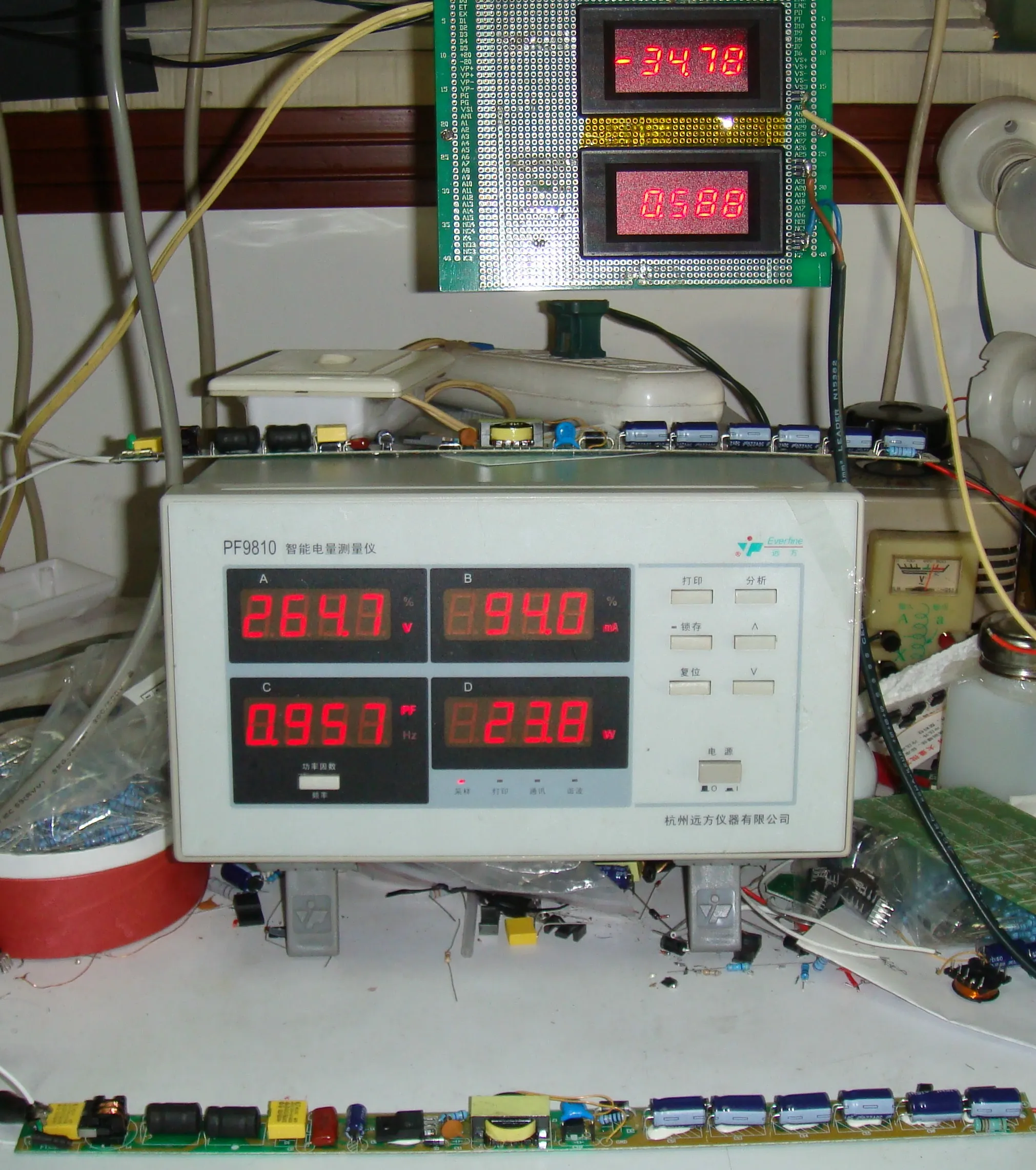

265V 功率因數
