哪位大師會的指點下啊

不難!
1.拆變壓器,算一下48V次級的線圈有多少圈!然后算出14V所所要的圈數!繞好變壓器!
2.在輸出端接上1K/3W的電阻做負載,調整431的采樣反饋電阻!使輸出電壓為13.8V!
完事!

我的不是431的,是3482加pj324cd的,改怎么改呢

方法1:
畫個光耦那部分的電路圖上來看看!
方法2:或者拍個高清圖片正反面!*(記得拍前搞搞衛生哦!哈哈)
要這樣的圖!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3120521239962136.jpg');}" onmousewheel="return imgzoom(this);">

謝謝你,我一定想辦法弄個圖上來
雖然我不會畫

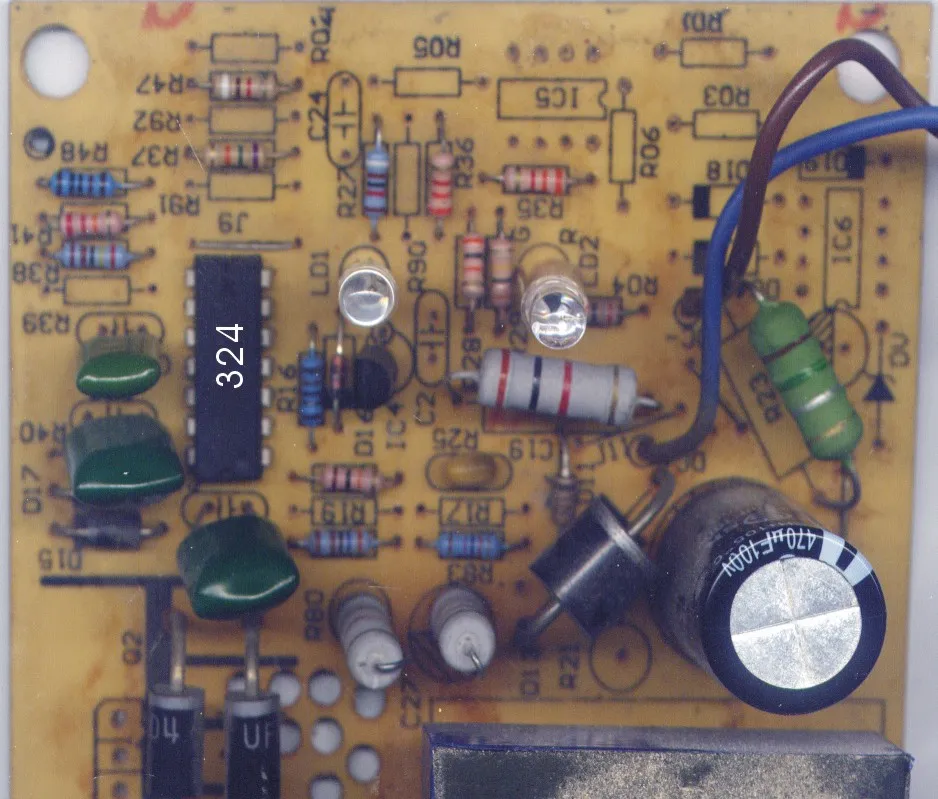

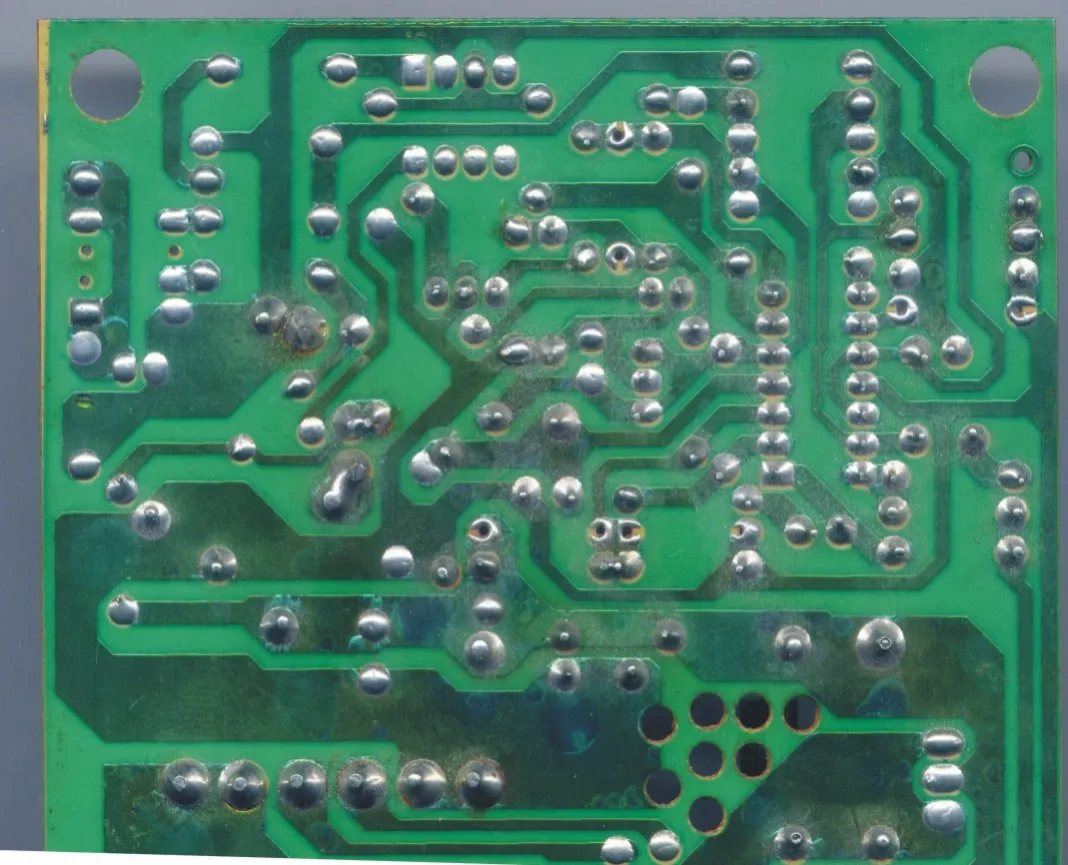

總算搞到一個比較清楚的了,我只有這水平,還望幫下忙,我真的很需要改這個500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3241641239966045.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3241641239966970.jpg');}" onmousewheel="return imgzoom(this);">

IC4是不是431?

不是,是pj324cd

不錯,但這樣改好了也只是能充電 沒有三段充電功能吧?充滿自停的功能好像也不能實現.不知說得對否

主板唯一的像小三極管的東西????
把他放個面,look,look!

三段沖只根據電流大小,來改變充電模式!

不好意思,兩天忙了搞小白金,沒上來看,謝謝你們的回答,你們還有好點的方法嗎,兗電沒保護我不敢呢,我老忘手動拿電池下來,大家?guī)兔ο?謝謝

yuzhuo,不好意思,,我那個IC4就是431,幫忙看下該怎么改,謝謝!我一定要有保護,不然我老充壞電池

暈!
三段沖是檢測電流來實現三段充電的!改變充電電壓不會影響其三段充電模式!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3120521240193220.jpg');}" onmousewheel="return imgzoom(this);">
改好變壓器后,在輸出加1K做負載,改紅圈內電阻!*(改小)

建議:直接上淘寶吧!有現成的!

我變壓器改好了,別的沒改,就是的通電就燒保險,(磁蕊斷了,用膠水連起來的,是不是這個問題)

哪兩個才是這兩個電阻啊,幫我在我發的圖上標下好不好,謝謝了,我真的很想改成

暈!燒場管啦!變壓器沒改好!

那就沒用了嗎,我測了下,進線邊的四個二極管燒了三個,場管也燒了,哎

又找了個管,不知道變壓器哪錯了,以前出線是23匝,我改了6砸,進線沒改過啊

我都有個·都想改··能幫下我么???

我改了兩個了
給魚機的電瓶充電
就是電流有點小
一定要改了電阻后再加電
否則一定炸機

我改功能基本正常...就是充電電流沒恒流...6A開始..到0.4A停止(跳綠燈)
電壓改為14伏,

以前沒注意
找了個舊的虧電大電瓶試了一下
確實開始充電電流很大

恒流部分有問題吧

請具體說一下...這種情況,恒流部分具體哪里有問題.

有圖紙的貼一個上來,大家分析分析.

此帖已被刪除

我也有一個

市面上的3842的充電器
前級實際上是恒功率的
利用場管s極的反饋電阻控制初級電流

改12v后嫌電流大,可以加大此電阻

一般是數歐

有的電路有恒流功能,就不必改了

我的問題是電流太小

現在改了4個,并聯應用得到合適電流

要拆次級線圈

我也拆一個可沒有做好
