用文件和電路板廠說明,圖中并不能表示哦!

如果你的量大,則在焊盤旁標注就行了(因方孔要開模).

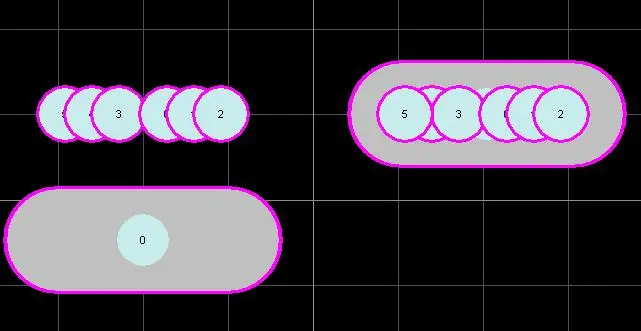

也可以用多個園孔疊成橢園(近似方孔)500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124781761.jpg');}" onmousewheel="return imgzoom(this);">

你可以先把中孔直徑設為0，然后在KeepOutLayer層上用線條畫個橢圓或方孔放在焊盤內就可以了，一般電路板廠家都能看得懂的。

是的，這樣做不要板廠看的懂
因?yàn)樵跈C(jī)械切割叢放線板廠自己會給你切掉的
這樣就可以出現你所要的孔了

在KeepOutlayer層內畫這樣好像不行吧？這樣只是將焊盤中間掏掉而已。怎么能開孔呢？
你在Mechanical layr1(機械1層）畫一條與孔大小一樣的線或畫一個方形，這樣做線路板的會看得懂一點。
