郁悶啊! EMI濾波器的電感 電容怎么計算呀

郁悶啊! EMI濾波器的電感 電容怎么計算呀

特別是電感的匝數 體積AP 電感量怎么計算呀

有誰來幫我頂一下啊
全部回復(24)
正序查看
倒序查看
yoyo
LV.4
2
2005-07-19 13:13
自己來頂一下 千萬別掉下去了!!
0
回復
2005-07-19 14:30
@yoyo
自己來頂一下千萬別掉下去了!!
你說的是CM還是DM?
可以到網上搜一下,很多...
0
回復
yoyo
LV.4
4
2005-07-19 15:45
@b.r.g.j.wallace航天電源
你說的是CM還是DM?可以到網上搜一下,很多...
真的 首先感謝你為我發貼
我是先在網上找過啊
不管是差模還是共模 說的都是一些理論知識
現在 我想設計差模和共模 不知道用多大的磁芯 不知用多少的電感量 需要繞多匝 漆包線用多粗啊?
0
回復
好日子
LV.8
5
2005-07-19 15:55
@yoyo
真的首先感謝你為我發貼我是先在網上找過啊不管是差模還是共模說的都是一些理論知識現在我想設計差模和共模不知道用多大的磁芯不知用多少的電感量需要繞多匝漆包線用多粗啊?
你的電源指標是---????沒有指標不好提呀?
1.INPUT:?
2.OUTPUT:?
3.按什么標準測試(EMI)
0
回復
yoyo
LV.4
6
2005-07-19 16:06
@好日子
你的電源指標是---????沒有指標不好提呀?1.INPUT:?2.OUTPUT:?3.按什么標準測試(EMI)
謝謝您的貼子
輸入電壓:100~260V
主變壓器輸出:12V 1.5A
按EN60950

按提供個計算方法嗎
0
回復
好日子
LV.8
7
2005-07-19 16:28
@yoyo
謝謝您的貼子輸入電壓:100~260V主變壓器輸出:12V1.5A按EN60950按提供個計算方法嗎
Sorry,我沒有計算方法.只不過是一點經驗值.
1.工模電感:UU10.5分段 / 0.3繞線 / Lp:40mH
2.工模電感前的X的電容用0.22,工模電感后的X的電容用0.1(當然根據實際的測試波形回做一點改動)
3.原副邊的隔離Y1電容2n2
0
回復
好日子
LV.8
8
2005-07-19 16:31
@yoyo
謝謝您的貼子輸入電壓:100~260V主變壓器輸出:12V1.5A按EN60950按提供個計算方法嗎
以上的值可能會在測試時還會作一些調整,當然了和你的主電路也有關系,輸出加一個共模的小綠環(如果成本允許)
0
回復
yoyo
LV.4
9
2005-07-19 16:46
@好日子
以上的值可能會在測試時還會作一些調整,當然了和你的主電路也有關系,輸出加一個共模的小綠環(如果成本允許)
謝謝!!
您能將您保貴的經驗分享給別人 謝謝!!
0
回復
top-power
LV.4
10
2005-07-19 19:31
@好日子
以上的值可能會在測試時還會作一些調整,當然了和你的主電路也有關系,輸出加一個共模的小綠環(如果成本允許)
你的方案可以一試,不過有個公式會解釋的更清楚.
0
回復
好日子
LV.8
11
2005-07-19 19:58
@top-power
你的方案可以一試,不過有個公式會解釋的更清楚.
對,希望有公式的朋友來發表一下,看看和實際的有多少區別.
關注中-----
0
回復
donny_y
LV.6
12
2005-07-20 09:01
@好日子
以上的值可能會在測試時還會作一些調整,當然了和你的主電路也有關系,輸出加一個共模的小綠環(如果成本允許)
“小綠環”是什么啊?
0
回復
top-power
LV.4
13
2005-07-20 12:07
@好日子
以上的值可能會在測試時還會作一些調整,當然了和你的主電路也有關系,輸出加一個共模的小綠環(如果成本允許)
不知道用OTC-15的怎麼樣.
0
回復
好日子
LV.8
14
2005-07-20 13:39
@donny_y
“小綠環”是什么啊?

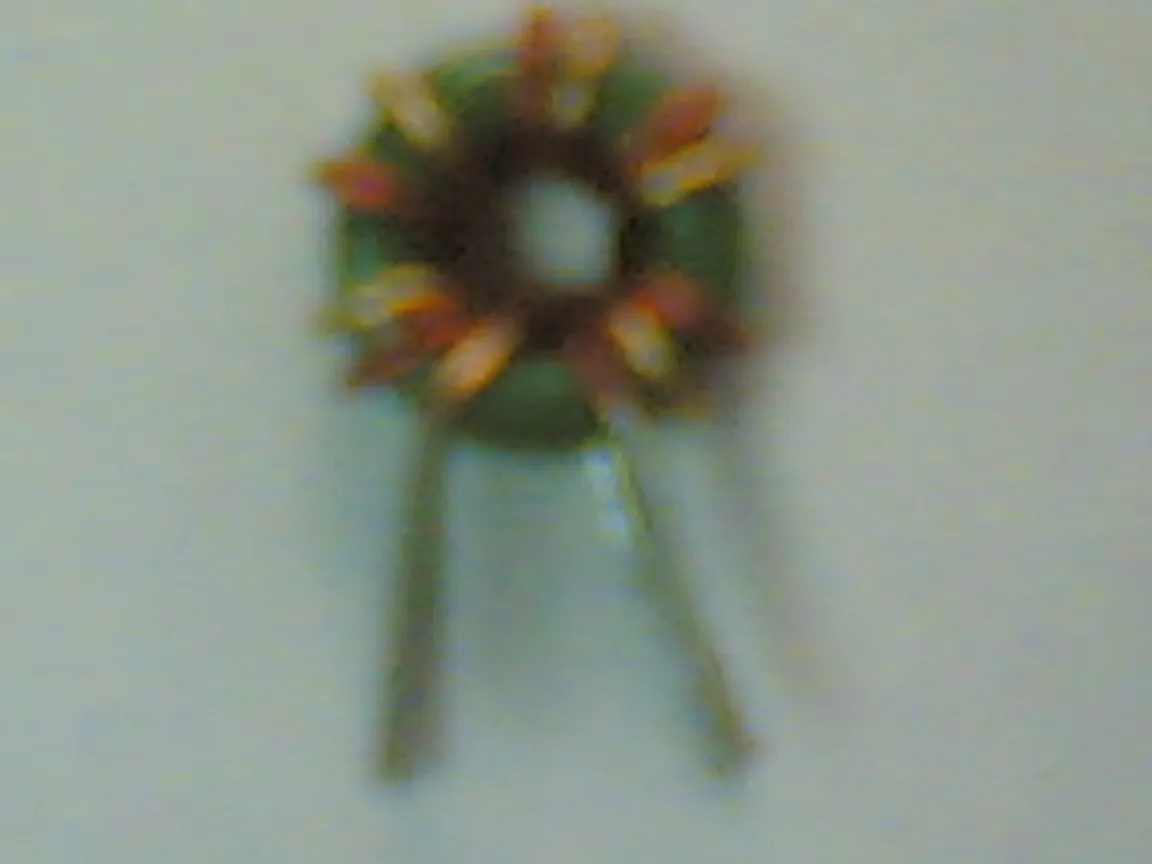

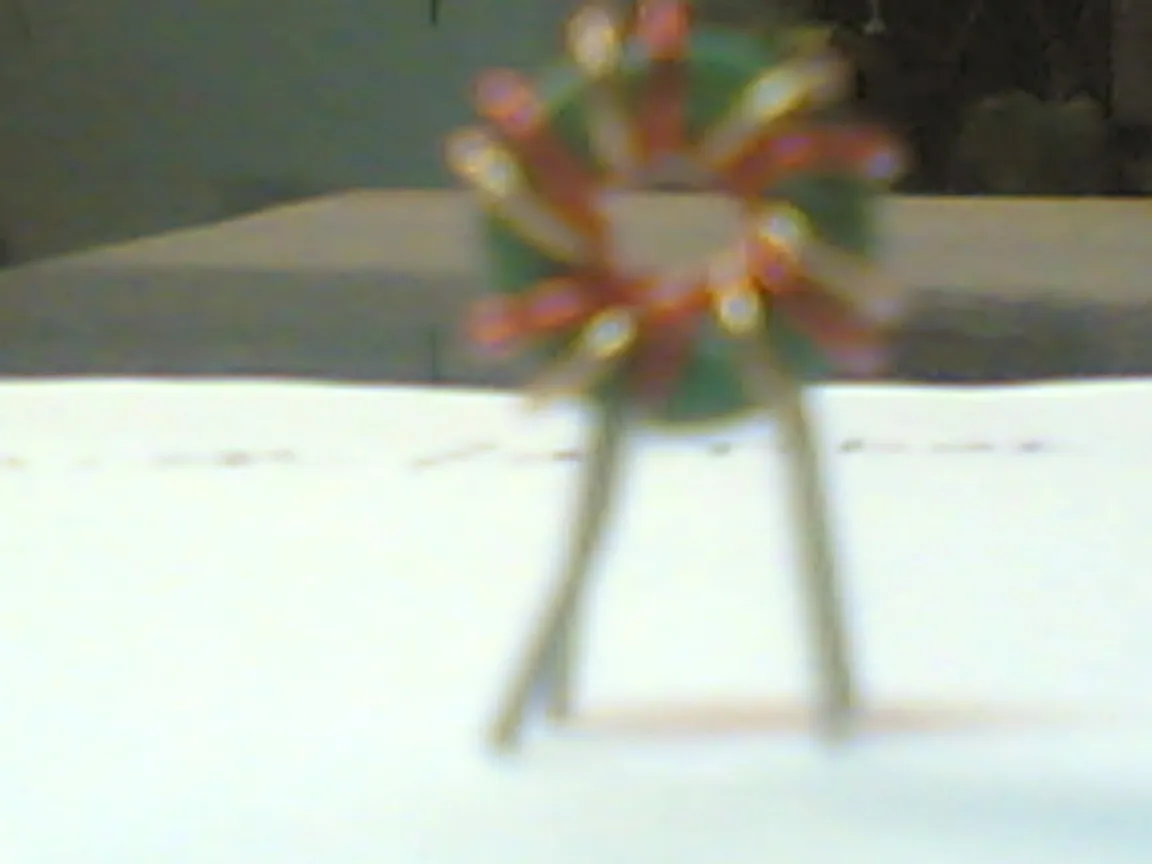

用T9*5*3的高導磁綠環
0
回復
donny_y
LV.6
15
2005-07-20 17:15
@好日子
用T9*5*3的高導磁綠環
貼個圖片上來如何?
0
回復
好日子
LV.8
16
2005-07-20 17:51
@donny_y
貼個圖片上來如何?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121852928.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121852942.jpg');}" onmousewheel="return imgzoom(this);">
沒數碼相機,圖片可能有點模糊,見諒(手機拍的)
0
回復
yoyo
LV.4
17
2005-07-20 21:16
@top-power
不知道用OTC-15的怎麼樣.
是的 電源的輸入端都是用這個T型號的
但就是不知道什么計算啊
0
回復
donny_y
LV.6
18
2005-07-21 08:25
@好日子
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1121852928.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1121852942.jpg');}"onmousewheel="returnimgzoom(this);">沒數碼相機,圖片可能有點模糊,見諒(手機拍的)
這個和加在輸出端的LC濾波上的電感應該是一樣的作用吧?
0
回復
2005-07-21 09:38
@yoyo
是的電源的輸入端都是用這個T型號的但就是不知道什么計算啊
N=N1=N2;
lcm=L1=L2=ALN^2;
Lcm=4PIuN^2*10^(-7)/lm;
m=incrementtal permeability;
A=cross section area in meter^2;
lm=mean circumference of toroid in meter;
Ll=leakage inductance;
0
回復
top-power
LV.4
20
2005-07-22 09:00
@top-power
不知道用OTC-15的怎麼樣.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1121994026.gif');}" onmousewheel="return imgzoom(this);">
0
回復
yoyo
LV.4
21
2005-07-22 11:08
@b.r.g.j.wallace航天電源
N=N1=N2;lcm=L1=L2=ALN^2;Lcm=4PIuN^2*10^(-7)/lm;m=incrementtalpermeability;A=crosssectionareainmeter^2;lm=meancircumferenceoftoroidinmeter;Ll=leakageinductance;
N=N1=N2   ; 這個繞組需要繞多少圈呢?
lcm =L1=L2=AL*N^2   ; 例使用HS52   AL-value (nH/N^2 ): 3800+/-
                      25% ,這個AL的單位是什么呢?
Lcm = 4*Pi*uN*2*10(-7)/lm ;  uN是什么?

請關注!!
0
回復
yoyo
LV.4
22
2005-07-22 11:09
@top-power
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1121994026.gif');}"onmousewheel="returnimgzoom(this);">
這種磁芯 好像常使用在小功率反激中...
0
回復
2005-07-22 11:27
@yoyo
N=N1=N2  ;這個繞組需要繞多少圈呢?lcm=L1=L2=AL*N^2  ;例使用HS52  AL-value(nH/N^2):3800+/-                      25%,這個AL的單位是什么呢?Lcm=4*Pi*uN*2*10(-7)/lm;  uN是什么?請關注!!
1.繞多少圈看你需要的電感量;
2.AL是等效的每匝感量,單位已經標注了啊(UH/N^2);
3.u是磁導率;應該是N的平方,我圖省事造成的;
0
回復
027dnnl
LV.4
24
2005-07-23 16:19
@b.r.g.j.wallace航天電源
你說的是CM還是DM?可以到網上搜一下,很多...
13591045  一個關于電源應用、開發的QQ群,任何有關電源方面產品的朋友可以入內發言交流經驗共享資源
0
回復
top-power
LV.4
25
2005-07-23 17:37
@yoyo
這種磁芯好像常使用在小功率反激中...
主要應用在適配器和充電器中
此款為OTC-15,可替代2PCS10000ui
的同線徑UU9.80產品.
