覺得很困惑,有幾個問題請教各位高手:
1.如何根據下圖1的繞法在圖2的BOBBIN中繞制變壓器.
2.我根據繞法初級從3腳繞到2腳,再從2腳繞到1腳,次極從6腳繞到10腳.
與我把次極從10腳繞到6腳,這樣有區別嗎?電路是識別不了我定義的初始端啊.
3.繞線時3腳繞到2腳用逆時針,2腳繞到1腳用順時針,與都用順時針的繞法有區別嗎?我看變壓器的繞規里沒有提到繞向的要求啊.
請各位高手不吝賜教,小弟感激不盡.
同名端
最近自己想做個10W的反激電源,可是對變壓器的繞法沒弄清楚,總是做不成功.
覺得很困惑,有幾個問題請教各位高手:
1.如何根據下圖1的繞法在圖2的BOBBIN中繞制變壓器.
2.我根據繞法初級從3腳繞到2腳,再從2腳繞到1腳,次極從6腳繞到10腳.
與我把次極從10腳繞到6腳,這樣有區別嗎?電路是識別不了我定義的初始端啊.
3.繞線時3腳繞到2腳用逆時針,2腳繞到1腳用順時針,與都用順時針的繞法有區別嗎?我看變壓器的繞規里沒有提到繞向的要求啊.
請各位高手不吝賜教,小弟感激不盡.
覺得很困惑,有幾個問題請教各位高手:
1.如何根據下圖1的繞法在圖2的BOBBIN中繞制變壓器.
2.我根據繞法初級從3腳繞到2腳,再從2腳繞到1腳,次極從6腳繞到10腳.
與我把次極從10腳繞到6腳,這樣有區別嗎?電路是識別不了我定義的初始端啊.
3.繞線時3腳繞到2腳用逆時針,2腳繞到1腳用順時針,與都用順時針的繞法有區別嗎?我看變壓器的繞規里沒有提到繞向的要求啊.
請各位高手不吝賜教,小弟感激不盡.
全部回復(12)
正序查看
倒序查看

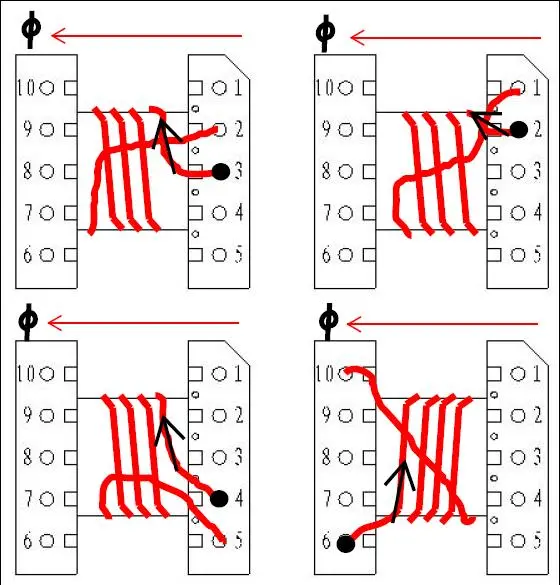

第1個問題,各組繞法如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3099241241084005.jpg');}" onmousewheel="return imgzoom(this);">
在回答2和3之前,先清楚同名端的定義,對于同名端在《電路分析》里有這樣的判定方法:“如過i1和i2產生的自感磁通和互感磁通方向一致,那么i1和i2所指向的端鈕就是同名端.”也就是說從同名端進去的電流產生的自感磁通和互感磁通的方向是一致的.也就是說,無論是從定義的同名端開始繞還是不是從同名端開始繞,無論是順時針繞還是逆時針繞,只要從對應的同名端輸入電流產生的自感磁通和互感磁通方向是一樣的就行.
因此對于第2個問題,你從10繞到6,還是從6繞到10,只要按右下圖方向來繞即可,只是由于變壓器制作工藝及同名端辨識的要求,一般變壓器都會從同名端開始繞.
第3個問題同理,從同名端始,同側繞組按相同方向來繞,異側繞組只要磁通方向一致,就看你怎么轉了.
復習一下《電路分析》關于理想變壓器的部分,拆多幾個變壓器,結合一下右手螺旋定則和楞次定律會對理解有所幫助.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3099241241084005.jpg');}" onmousewheel="return imgzoom(this);">
在回答2和3之前,先清楚同名端的定義,對于同名端在《電路分析》里有這樣的判定方法:“如過i1和i2產生的自感磁通和互感磁通方向一致,那么i1和i2所指向的端鈕就是同名端.”也就是說從同名端進去的電流產生的自感磁通和互感磁通的方向是一致的.也就是說,無論是從定義的同名端開始繞還是不是從同名端開始繞,無論是順時針繞還是逆時針繞,只要從對應的同名端輸入電流產生的自感磁通和互感磁通方向是一樣的就行.
因此對于第2個問題,你從10繞到6,還是從6繞到10,只要按右下圖方向來繞即可,只是由于變壓器制作工藝及同名端辨識的要求,一般變壓器都會從同名端開始繞.
第3個問題同理,從同名端始,同側繞組按相同方向來繞,異側繞組只要磁通方向一致,就看你怎么轉了.
復習一下《電路分析》關于理想變壓器的部分,拆多幾個變壓器,結合一下右手螺旋定則和楞次定律會對理解有所幫助.
