上圖為供給CPU_CORE的電壓,即PL515電感輸出,在1.5V左右,在PQ507 S端測試波形有尖峰脈衝,且Vmax=30v有超過spec的危險,在量產過程中有燒mos管AOD438的情況,求教怎樣消除圖中的尖峰脈衝,怎樣選擇mos管?
燒LOW SIDE MOS管,請教各位大俠
上圖為供給CPU_CORE的電壓,即PL515電感輸出,在1.5V左右,在PQ507 S端測試波形有尖峰脈衝,且Vmax=30v有超過spec的危險,在量產過程中有燒mos管AOD438的情況,求教怎樣消除圖中的尖峰脈衝,怎樣選擇mos管?
全部回復(33)
正序查看
倒序查看
@brain789
你圖上的那個過沖是應為你沒有在highside的柵極串一個電阻(一般不超過4.7ohm,現在看來消除這個尖的唯一方法就是換一個輸入電容大一點的highsideMosfet(danshi這樣會是其效率降低).另外,其實這個應該不是你燒lowside的真正原因,燒的原因估計因該是在上下管的死區時出現了交疊現象,(使用示波器可以抓到)[你是那個公司的,有機會可以交流一下.

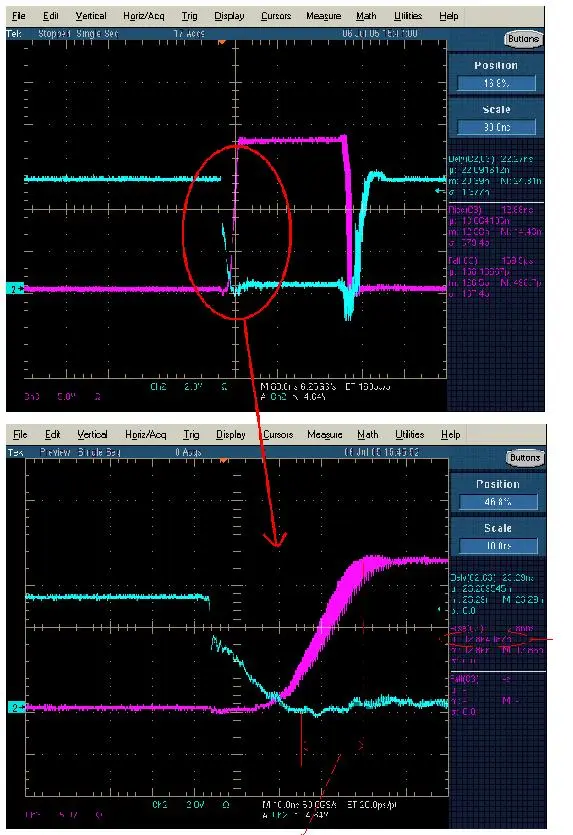

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122293904.jpg');}" onmousewheel="return imgzoom(this);">
燒mos管在開機瞬間燒壞的,100pcs有7pcs燒壞,我們也懷疑可能是同時導通,但是都沒有量測到交疊的波形,臺北RD也否定了這種可能,想請教一下為什麼需要在high side 串電阻,low side 需要串嗎?還有查了一下high side mos的spec Ciss=1520pf Rg=0.47uf要將毛刺消除大概80%需要怎麼選mos,或者還有其他方法(不能改layout)!
0
回復
@yyc20213
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1122293904.jpg');}"onmousewheel="returnimgzoom(this);">燒mos管在開機瞬間燒壞的,100pcs有7pcs燒壞,我們也懷疑可能是同時導通,但是都沒有量測到交疊的波形,臺北RD也否定了這種可能,想請教一下為什麼需要在highside串電阻,lowside需要串嗎?還有查了一下highsidemos的specCiss=1520pfRg=0.47uf要將毛刺消除大概80%需要怎麼選mos,或者還有其他方法(不能改layout)!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122303444.gif');}" onmousewheel="return imgzoom(this);">
你們這么沒有用這種電路呢 你不能改LAYOUT 我就不知怎么辦了 我是剛學做這方面電源的. 你還可以換換其他的MOS 看看
0
回復
@daihuabo
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1122303444.gif');}"onmousewheel="returnimgzoom(this);">你們這么沒有用這種電路呢 你不能改LAYOUT我就不知怎么辦了 我是剛學做這方面電源的. 你還可以換換其他的MOS看看
沒錯,你這種情況就是交疊(如你紅圈中所畫的造成的),一般在剛開機時負載比較輕那個交叉電壓會比你現在紅圈中畫的要高一些(這個電壓一般不能高于大概是1.3V左右)所以會燒low side 的管子,但是如果你增加負載(比如run 3dmark)時,交叉電壓就會降低所以負載越大越不會燒管子.(你可以實際測量一下)最保險的做法是把你紅圈中的交疊電壓完全降到0,就是說沒有交疊(這樣效率會低些但是不會燒管子).解決的辦法是有,但是要實際試驗(估計應該可以,不要改layout的).有人回復再寫【你要告訴我你是那個公司的】
0
回復
@brain789
沒錯,你這種情況就是交疊(如你紅圈中所畫的造成的),一般在剛開機時負載比較輕那個交叉電壓會比你現在紅圈中畫的要高一些(這個電壓一般不能高于大概是1.3V左右)所以會燒lowside的管子,但是如果你增加負載(比如run3dmark)時,交叉電壓就會降低所以負載越大越不會燒管子.(你可以實際測量一下)最保險的做法是把你紅圈中的交疊電壓完全降到0,就是說沒有交疊(這樣效率會低些但是不會燒管子).解決的辦法是有,但是要實際試驗(估計應該可以,不要改layout的).有人回復再寫【你要告訴我你是那個公司的】
既然會high side,low side 同時導通,那電流必定會有尖峰電流,但是我們在多次抓取low side 電流的時候並沒有抓到尖峰,而且遠低與spec,還有怎樣將交疊電壓降到0,是IC還是MOS管的問題?
0
回復
@brain789
沒錯,你這種情況就是交疊(如你紅圈中所畫的造成的),一般在剛開機時負載比較輕那個交叉電壓會比你現在紅圈中畫的要高一些(這個電壓一般不能高于大概是1.3V左右)所以會燒lowside的管子,但是如果你增加負載(比如run3dmark)時,交叉電壓就會降低所以負載越大越不會燒管子.(你可以實際測量一下)最保險的做法是把你紅圈中的交疊電壓完全降到0,就是說沒有交疊(這樣效率會低些但是不會燒管子).解決的辦法是有,但是要實際試驗(估計應該可以,不要改layout的).有人回復再寫【你要告訴我你是那個公司的】
還有是否可以通過調節電感來調節電路性能!
0
回復
@brain789
沒錯,你這種情況就是交疊(如你紅圈中所畫的造成的),一般在剛開機時負載比較輕那個交叉電壓會比你現在紅圈中畫的要高一些(這個電壓一般不能高于大概是1.3V左右)所以會燒lowside的管子,但是如果你增加負載(比如run3dmark)時,交叉電壓就會降低所以負載越大越不會燒管子.(你可以實際測量一下)最保險的做法是把你紅圈中的交疊電壓完全降到0,就是說沒有交疊(這樣效率會低些但是不會燒管子).解決的辦法是有,但是要實際試驗(估計應該可以,不要改layout的).有人回復再寫【你要告訴我你是那個公司的】
輕載下達到快3V 也沒什么大問題啊大哥. 好像在輕載時這是假象.不能以這為準吧.
0
回復
@yyc20213
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1122293904.jpg');}"onmousewheel="returnimgzoom(this);">燒mos管在開機瞬間燒壞的,100pcs有7pcs燒壞,我們也懷疑可能是同時導通,但是都沒有量測到交疊的波形,臺北RD也否定了這種可能,想請教一下為什麼需要在highside串電阻,lowside需要串嗎?還有查了一下highsidemos的specCiss=1520pfRg=0.47uf要將毛刺消除大概80%需要怎麼選mos,或者還有其他方法(不能改layout)!
建議high side mosfet 選用Cds值大一些的.
0
回復
你這個問題很容易的!
我也做過主板,當年mosfet狂燒,結果檢查layout,發現gate drive的信號走得太細了,才用了10mil好像,這樣就造成驅動能力太差,low side mosfet導通得太慢,就燒了!
而至于你們說shoot through,我不認為有這么嚴重,因為現在的gate driver都做得比較好了,哦,sorry,是我們公司的gate driver比較好,加了個死區時間,直接避免了shoot through.
還有一個原因是,phase上的尖峰太高了,燒掉了mosfet,這個時候可以加個rc,把它削下去.
而至于driver加不加series resistor,也要考慮一下.不過感覺到你這個不加這個匹配電阻就燒得這么厲害,如果加了,導通更慢了,估計燒得更厲害了.
我們公司的driver是SC1211XX,you can visit www.semtech.com.去看看上面的datasheet,看看什么是漂亮的gate driver和layout.
我也做過主板,當年mosfet狂燒,結果檢查layout,發現gate drive的信號走得太細了,才用了10mil好像,這樣就造成驅動能力太差,low side mosfet導通得太慢,就燒了!
而至于你們說shoot through,我不認為有這么嚴重,因為現在的gate driver都做得比較好了,哦,sorry,是我們公司的gate driver比較好,加了個死區時間,直接避免了shoot through.
還有一個原因是,phase上的尖峰太高了,燒掉了mosfet,這個時候可以加個rc,把它削下去.
而至于driver加不加series resistor,也要考慮一下.不過感覺到你這個不加這個匹配電阻就燒得這么厲害,如果加了,導通更慢了,估計燒得更厲害了.
我們公司的driver是SC1211XX,you can visit www.semtech.com.去看看上面的datasheet,看看什么是漂亮的gate driver和layout.
0
回復
@coolkiller
你這個問題很容易的!我也做過主板,當年mosfet狂燒,結果檢查layout,發現gatedrive的信號走得太細了,才用了10mil好像,這樣就造成驅動能力太差,lowsidemosfet導通得太慢,就燒了!而至于你們說shootthrough,我不認為有這么嚴重,因為現在的gatedriver都做得比較好了,哦,sorry,是我們公司的gatedriver比較好,加了個死區時間,直接避免了shootthrough.還有一個原因是,phase上的尖峰太高了,燒掉了mosfet,這個時候可以加個rc,把它削下去.而至于driver加不加seriesresistor,也要考慮一下.不過感覺到你這個不加這個匹配電阻就燒得這么厲害,如果加了,導通更慢了,估計燒得更厲害了.我們公司的driver是SC1211XX,youcanvisitwww.semtech.com.去看看上面的datasheet,看看什么是漂亮的gatedriver和layout.
還有一種可能,換個Rds(on)更小的 low side mosfet.因為估計開機的時候,電流太大,所以燒了!
0
回復
紅圈里的波形沒有出現兩管同時導通,因為管子有一定開啟電壓的.一般的集成驅動器都內置了防止共態導通的電路,不大可能出現共態導通.
燒管子的問題更可能是體二極管反向恢復問題.
在兩管都截止的死區期間,下管的體二極管作為續流二極管導通,產生載流子存儲;然后當上管導通時,體二極管就進入反向恢復狀態:存儲電荷通過上管和VCC釋放,形成很大的反向電流.當反向恢復結束時,體二極管突然截止,這個電流在幾納秒以內迅速下降到0(比MOSFET的正常關斷速度快的多),產生極高的di/dt,在引線電感上產生可觀的感應電壓Ldi/dt.同時,下管截止使得PHASE突然上升到VCC.兩個電壓相疊加的結果就是MOSFET突然承受很高的尖峰電壓和dv/dt,可以使它的內部寄生三極管導通并發生二次擊穿,在幾納秒之內使管子徹底損壞.相比之下,共態導通的尖峰電流只能導致過熱,燒掉管子至少需要幾秒的時間.
解決這個問題不能加大死區時間,而是要減小死區時間以避免體二極管飽和導通產生存儲效應,即使有少許的共態導通也在所不惜.MOTOROLA的一本書甚至建議用少量的共態導通來減少di/dt.(因為共態導通電流的結束是靠管子的關斷,速度不可能太快).另外的影響因素有布線、外加的RC吸收電路(snubber)和管子的換向安全工作區(CSOA)特性等.CSOA是MOTOROLA提出的概念,一般的管子手冊上不一定有,但是要盡量選擇專門為此類電路(主板電源、電機控制等)設計的管子.
燒管子的問題更可能是體二極管反向恢復問題.
在兩管都截止的死區期間,下管的體二極管作為續流二極管導通,產生載流子存儲;然后當上管導通時,體二極管就進入反向恢復狀態:存儲電荷通過上管和VCC釋放,形成很大的反向電流.當反向恢復結束時,體二極管突然截止,這個電流在幾納秒以內迅速下降到0(比MOSFET的正常關斷速度快的多),產生極高的di/dt,在引線電感上產生可觀的感應電壓Ldi/dt.同時,下管截止使得PHASE突然上升到VCC.兩個電壓相疊加的結果就是MOSFET突然承受很高的尖峰電壓和dv/dt,可以使它的內部寄生三極管導通并發生二次擊穿,在幾納秒之內使管子徹底損壞.相比之下,共態導通的尖峰電流只能導致過熱,燒掉管子至少需要幾秒的時間.
解決這個問題不能加大死區時間,而是要減小死區時間以避免體二極管飽和導通產生存儲效應,即使有少許的共態導通也在所不惜.MOTOROLA的一本書甚至建議用少量的共態導通來減少di/dt.(因為共態導通電流的結束是靠管子的關斷,速度不可能太快).另外的影響因素有布線、外加的RC吸收電路(snubber)和管子的換向安全工作區(CSOA)特性等.CSOA是MOTOROLA提出的概念,一般的管子手冊上不一定有,但是要盡量選擇專門為此類電路(主板電源、電機控制等)設計的管子.
0
回復
@劍心
紅圈里的波形沒有出現兩管同時導通,因為管子有一定開啟電壓的.一般的集成驅動器都內置了防止共態導通的電路,不大可能出現共態導通.燒管子的問題更可能是體二極管反向恢復問題.在兩管都截止的死區期間,下管的體二極管作為續流二極管導通,產生載流子存儲;然后當上管導通時,體二極管就進入反向恢復狀態:存儲電荷通過上管和VCC釋放,形成很大的反向電流.當反向恢復結束時,體二極管突然截止,這個電流在幾納秒以內迅速下降到0(比MOSFET的正常關斷速度快的多),產生極高的di/dt,在引線電感上產生可觀的感應電壓Ldi/dt.同時,下管截止使得PHASE突然上升到VCC.兩個電壓相疊加的結果就是MOSFET突然承受很高的尖峰電壓和dv/dt,可以使它的內部寄生三極管導通并發生二次擊穿,在幾納秒之內使管子徹底損壞.相比之下,共態導通的尖峰電流只能導致過熱,燒掉管子至少需要幾秒的時間.解決這個問題不能加大死區時間,而是要減小死區時間以避免體二極管飽和導通產生存儲效應,即使有少許的共態導通也在所不惜.MOTOROLA的一本書甚至建議用少量的共態導通來減少di/dt.(因為共態導通電流的結束是靠管子的關斷,速度不可能太快).另外的影響因素有布線、外加的RC吸收電路(snubber)和管子的換向安全工作區(CSOA)特性等.CSOA是MOTOROLA提出的概念,一般的管子手冊上不一定有,但是要盡量選擇專門為此類電路(主板電源、電機控制等)設計的管子.
劍心,
請問下你說的“MOTOROLA的一本書甚至建議用少量的共態導通來減少di/dt.(因為共態導通電流的結束是靠管子的關斷,速度不可能太快)“具體的內容和書名.
對此很有興趣呀.
建議樓主可以把最后的解決辦法公布下.看到底是不是交疊引起或別的原因.
請問下你說的“MOTOROLA的一本書甚至建議用少量的共態導通來減少di/dt.(因為共態導通電流的結束是靠管子的關斷,速度不可能太快)“具體的內容和書名.
對此很有興趣呀.
建議樓主可以把最后的解決辦法公布下.看到底是不是交疊引起或別的原因.
0
回復
@stevenlin
劍心,請問下你說的“MOTOROLA的一本書甚至建議用少量的共態導通來減少di/dt.(因為共態導通電流的結束是靠管子的關斷,速度不可能太快)“具體的內容和書名.對此很有興趣呀.建議樓主可以把最后的解決辦法公布下.看到底是不是交疊引起或別的原因.
TMOS功率場效應晶體管原理及應用 沈耀忠等編 電子工業出版社 1995.11
這本書似乎是由MOTOROLA的Application Notes翻譯而來的;電子工業出版社出過一系列介紹MOTOROLA元器件應用的書,而且不在書名中指明是MOTOROLA的.現在MORTOROLA生產這類器件的分部已經改名OnSemi(安森美半導體).
順便說一下:這種橋式輸出級因為反向恢復造成燒管的現象通常被稱作dv/dt failure,MOTOROLA的叫法是“二極管換向壓”.
這本書似乎是由MOTOROLA的Application Notes翻譯而來的;電子工業出版社出過一系列介紹MOTOROLA元器件應用的書,而且不在書名中指明是MOTOROLA的.現在MORTOROLA生產這類器件的分部已經改名OnSemi(安森美半導體).
順便說一下:這種橋式輸出級因為反向恢復造成燒管的現象通常被稱作dv/dt failure,MOTOROLA的叫法是“二極管換向壓”.
0
回復
@劍心
我是在圖書館看的紙版的書,沒有電子版的.你可以試試去ONSEMI的網站找些ApplicationNotes,有可能找到相關的內容.你說換了Ciss較大,開啟電壓較小的管子是上管還是下管?讓上管早一些開始導通但是電流慢一些上升也是有效的.另外,我以前的說法“下管導通的慢就燒了”是錯的.
high side low side 兩個mos管均換了,原來開啟電壓1.8v,現在換了1.5v
,因為現在換了Ciss(3200p--5103p)較大的,尖峰電壓降到27v左右.1122633625.tif
,因為現在換了Ciss(3200p--5103p)較大的,尖峰電壓降到27v左右.1122633625.tif
0
回復
@coolkiller
可是有一點我不明白,現在的controller,都把中間的死區時間做得很長呀,也沒看到燒了多少mosfet呀,這是怎么回事呀?
死區長的都是速度較低的驅動器,管子導通時電流上升率較小,因此對面管子的reverse recovery電流和產生的沖擊也相應較小.對于死區長達幾百ns的驅動器,管子導通的上升時間也有100多ns,reverse recovery還不是特別嚴重的問題.這類驅動器一般用于幾十KHz開關頻率的場合.
對于開關頻率幾百KHz的音頻D類功放,驅動器的死區時間減少到30ns左右,上升時間只有十幾ns.按照www.diyaudio.com上的帖子看,相當一部分的燒管案例都是管子沒有過熱就突然擊穿,這時二極管恢復問題或者稱作"dv/dt failure"被認為是主要懷疑對象之一.而討論MOSFET可靠性的文章幾乎全部集中在二極管dv/dt問題上.
注:dv/dt failure發生時的dv/dt極高(>5V/ns),需要極其昂貴的測試設備才能捕捉,通常只有MOSFET的制造商才具備這個測試能力.
對于開關頻率幾百KHz的音頻D類功放,驅動器的死區時間減少到30ns左右,上升時間只有十幾ns.按照www.diyaudio.com上的帖子看,相當一部分的燒管案例都是管子沒有過熱就突然擊穿,這時二極管恢復問題或者稱作"dv/dt failure"被認為是主要懷疑對象之一.而討論MOSFET可靠性的文章幾乎全部集中在二極管dv/dt問題上.
注:dv/dt failure發生時的dv/dt極高(>5V/ns),需要極其昂貴的測試設備才能捕捉,通常只有MOSFET的制造商才具備這個測試能力.
0
回復
@劍心
死區長的都是速度較低的驅動器,管子導通時電流上升率較小,因此對面管子的reverserecovery電流和產生的沖擊也相應較小.對于死區長達幾百ns的驅動器,管子導通的上升時間也有100多ns,reverserecovery還不是特別嚴重的問題.這類驅動器一般用于幾十KHz開關頻率的場合.對于開關頻率幾百KHz的音頻D類功放,驅動器的死區時間減少到30ns左右,上升時間只有十幾ns.按照www.diyaudio.com上的帖子看,相當一部分的燒管案例都是管子沒有過熱就突然擊穿,這時二極管恢復問題或者稱作"dv/dtfailure"被認為是主要懷疑對象之一.而討論MOSFET可靠性的文章幾乎全部集中在二極管dv/dt問題上.注:dv/dtfailure發生時的dv/dt極高(>5V/ns),需要極其昂貴的測試設備才能捕捉,通常只有MOSFET的制造商才具備這個測試能力.
那可不可以理解成:如果不使用內部帶diode的Mos,就可以解決這個問題呢?請指證.
0
回復
@劍心
死區長的都是速度較低的驅動器,管子導通時電流上升率較小,因此對面管子的reverserecovery電流和產生的沖擊也相應較小.對于死區長達幾百ns的驅動器,管子導通的上升時間也有100多ns,reverserecovery還不是特別嚴重的問題.這類驅動器一般用于幾十KHz開關頻率的場合.對于開關頻率幾百KHz的音頻D類功放,驅動器的死區時間減少到30ns左右,上升時間只有十幾ns.按照www.diyaudio.com上的帖子看,相當一部分的燒管案例都是管子沒有過熱就突然擊穿,這時二極管恢復問題或者稱作"dv/dtfailure"被認為是主要懷疑對象之一.而討論MOSFET可靠性的文章幾乎全部集中在二極管dv/dt問題上.注:dv/dtfailure發生時的dv/dt極高(>5V/ns),需要極其昂貴的測試設備才能捕捉,通常只有MOSFET的制造商才具備這個測試能力.
懂了.
看看這個波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1122870058.jpg');}" onmousewheel="return imgzoom(this);">
開關頻率是200K吧?負載是5A,SO8的管子,沒見燒管子!
可能是死區時間還是比較長的原因吧?
看看這個波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1122870058.jpg');}" onmousewheel="return imgzoom(this);">
開關頻率是200K吧?負載是5A,SO8的管子,沒見燒管子!
可能是死區時間還是比較長的原因吧?
