從IRF下的Spice文件怎么加到ORACD中?

從IRF下的Spice文件怎么加到ORACD中?
似乎格式不對,加入后總是出一堆東西,都不能用:(

全部回復(20)

只看樓主

正序查看

倒序查看

乞力馬扎羅的雪

LV.9

2003-07-07 09:50

把文件傳上來,我?guī)湍阍囋?

回復

LV.1

2003-07-07 20:12

@乞力馬扎羅的雪

把文件傳上來,我?guī)湍阍囋?

象60N06的文件是純文本格式,但加不進:(
p60N06.lib 用PSpice model editor 編譯就不行
我的orcad是9.2版

* MODELLING FOR STP60NE06
.SUBCKT STP60NE06 1 2 3
LG 2 4  7.5n
LS 12 3 0.06n
LD 6 1  60n
RG 4 5  3.334
RS 9 12 0.241779E-03
RD 7 6  0.997720E-02
RJ 8 7  0.193733E-04
CGS 5 9 3.3e-9
CGD 7 10 6.3e-9
CK  11 7 0.26e-9
DGD 11 7 DGD
DBS 12 6 DBS
DBD  9 7 DBD
MOS  13 5 9 9 MOS L=1u W=1u
E1  10 5 101 0 1
E2  11 5 102 0 1
E3  8 13 POLY(2) 6 8 6 12 0 0 0 0  0.233220
G1  0 100 7 5 1u
D1  100 101  DID
D2  102 100  DID
R1  101 0  1MEG
R2  102 0  1MEG
.ENDS STP60NE06

.MODEL MOS NMOS
+ LEVEL = 3
+ Vmax  = 437300.
+ VTO   = 1.85620
+ PHI   = 9.83122
+ IS    = 0
+ JS    = 0
+ THETA = 0.190484E-03
+ KP    = 36.6700

.MODEL DGD D
+ IS    =
+ CJO   = 0.195319E-09
+ VJ    = 2.26173
+ M     = 1.13908

.MODEL DBS D
+ IS    = 0.1P
+ BV    = 101.035
+ N     = 1
+ TT    = 0.257540E-08
+ RS    = 626392.

.MODEL DBD D
+ IS    =
+ CJO   = 0.171284E-09
+ VJ    = 1.40087
+ M     = 2.22347

.MODEL DID D
+ IS    = 2P
+ RS    = 0
+ BV    = 178.658

* END OF MODELLING

回復

雪鐵龍

LV.6

2003-07-08 09:18

象60N06的文件是純文本格式,但加不進:(p60N06.lib用PSpicemodeleditor編譯就不行我的orcad是9.2版*MODELLINGFORSTP60NE06.SUBCKTSTP60NE06123LG24 7.5nLS1230.06nLD61 60nRG45 3.334RS9120.241779E-03RD76 0.997720E-02RJ87 0.193733E-04CGS593.3e-9CGD7106.3e-9CK 1170.26e-9DGD117DGDDBS126DBSDBD 97DBDMOS 13599MOSL=1uW=1uE1 10510101E2 11510201E3 813POLY(2)686120000 0.233220G1 0100751uD1 100101 DIDD2 102100 DIDR1 1010 1MEGR2 1020 1MEG.ENDSSTP60NE06.MODELMOSNMOS+LEVEL=3+Vmax =437300.+VTO =1.85620+PHI =9.83122+IS =0+JS =0+THETA=0.190484E-03+KP =36.6700.MODELDGDD+IS =+CJO =0.195319E-09+VJ =2.26173+M =1.13908.MODELDBSD+IS =0.1P+BV =101.035+N =1+TT =0.257540E-08+RS =626392..MODELDBDD+IS =+CJO =0.171284E-09+VJ =1.40087+M =2.22347.MODELDIDD+IS =2P+RS =0+BV =178.658*ENDOFMODELLING

我做了這個模型
從模型描述中我假定:
PIN1 -- D
PIN2 -- G
PIN3 -- S
附上PSPICE模型庫
1057627112.rar

回復

tinyhe

LV.6

2003-07-08 09:21

象60N06的文件是純文本格式,但加不進:(p60N06.lib用PSpicemodeleditor編譯就不行我的orcad是9.2版*MODELLINGFORSTP60NE06.SUBCKTSTP60NE06123LG24 7.5nLS1230.06nLD61 60nRG45 3.334RS9120.241779E-03RD76 0.997720E-02RJ87 0.193733E-04CGS593.3e-9CGD7106.3e-9CK 1170.26e-9DGD117DGDDBS126DBSDBD 97DBDMOS 13599MOSL=1uW=1uE1 10510101E2 11510201E3 813POLY(2)686120000 0.233220G1 0100751uD1 100101 DIDD2 102100 DIDR1 1010 1MEGR2 1020 1MEG.ENDSSTP60NE06.MODELMOSNMOS+LEVEL=3+Vmax =437300.+VTO =1.85620+PHI =9.83122+IS =0+JS =0+THETA=0.190484E-03+KP =36.6700.MODELDGDD+IS =+CJO =0.195319E-09+VJ =2.26173+M =1.13908.MODELDBSD+IS =0.1P+BV =101.035+N =1+TT =0.257540E-08+RS =626392..MODELDBDD+IS =+CJO =0.171284E-09+VJ =1.40087+M =2.22347.MODELDIDD+IS =2P+RS =0+BV =178.658*ENDOFMODELLING

我做了個庫
根據你給出的模型,我假定
PIN1 -- D
PIN2 -- G
PIN3 -- S
見附件
1057627112.rar

回復

LV.1

2003-07-08 09:47

@tinyhe

我做了個庫根據你給出的模型,我假定PIN1--DPIN2--GPIN3--S見附件1057627112.rar

太謝謝了:)但怎么做的呢?我用modeledit總是不對:(

回復

LV.1

2003-07-08 09:54

@tinyhe

我做了個庫根據你給出的模型,我假定PIN1--DPIN2--GPIN3--S見附件1057627112.rar

不好意思,剛才我試了一下,能看到但不能編輯:(
還沒試能不能執行:(

回復

雪鐵龍

LV.6

2003-07-08 10:10

象60N06的文件是純文本格式,但加不進:(p60N06.lib用PSpicemodeleditor編譯就不行我的orcad是9.2版*MODELLINGFORSTP60NE06.SUBCKTSTP60NE06123LG24 7.5nLS1230.06nLD61 60nRG45 3.334RS9120.241779E-03RD76 0.997720E-02RJ87 0.193733E-04CGS593.3e-9CGD7106.3e-9CK 1170.26e-9DGD117DGDDBS126DBSDBD 97DBDMOS 13599MOSL=1uW=1uE1 10510101E2 11510201E3 813POLY(2)686120000 0.233220G1 0100751uD1 100101 DIDD2 102100 DIDR1 1010 1MEGR2 1020 1MEG.ENDSSTP60NE06.MODELMOSNMOS+LEVEL=3+Vmax =437300.+VTO =1.85620+PHI =9.83122+IS =0+JS =0+THETA=0.190484E-03+KP =36.6700.MODELDGDD+IS =+CJO =0.195319E-09+VJ =2.26173+M =1.13908.MODELDBSD+IS =0.1P+BV =101.035+N =1+TT =0.257540E-08+RS =626392..MODELDBDD+IS =+CJO =0.171284E-09+VJ =1.40087+M =2.22347.MODELDIDD+IS =2P+RS =0+BV =178.658*ENDOFMODELLING

可以用.
1,打開MODEL EDITOR,打開一個已經存在的ORCADCAPTURELIBRARYPSPICE*.LIB文件(請先備份)
2,選擇MODEL->COPY FROM,從你下載的文本文件中把每一項COPY過去.存盤.
3,選擇FILE->CREAT PARTS.這時會生成新的OLB文件. OK了.

問題:
1,不同的ORCAD版本中,LIB文件和OLB文件的位置可能有改變.我的版本是9.1.
2,重新生成OLB文件后的每個元件的外形發生了變化,需要重新編輯,否則很不直觀.若不重新編輯,也可以用.
3,通過仿真,這個管子的模型中,1是D,2是G,3是S.

回復

乞力馬扎羅的雪

LV.9

2003-07-08 10:26

象60N06的文件是純文本格式,但加不進:(p60N06.lib用PSpicemodeleditor編譯就不行我的orcad是9.2版*MODELLINGFORSTP60NE06.SUBCKTSTP60NE06123LG24 7.5nLS1230.06nLD61 60nRG45 3.334RS9120.241779E-03RD76 0.997720E-02RJ87 0.193733E-04CGS593.3e-9CGD7106.3e-9CK 1170.26e-9DGD117DGDDBS126DBSDBD 97DBDMOS 13599MOSL=1uW=1uE1 10510101E2 11510201E3 813POLY(2)686120000 0.233220G1 0100751uD1 100101 DIDD2 102100 DIDR1 1010 1MEGR2 1020 1MEG.ENDSSTP60NE06.MODELMOSNMOS+LEVEL=3+Vmax =437300.+VTO =1.85620+PHI =9.83122+IS =0+JS =0+THETA=0.190484E-03+KP =36.6700.MODELDGDD+IS =+CJO =0.195319E-09+VJ =2.26173+M =1.13908.MODELDBSD+IS =0.1P+BV =101.035+N =1+TT =0.257540E-08+RS =626392..MODELDBDD+IS =+CJO =0.171284E-09+VJ =1.40087+M =2.22347.MODELDIDD+IS =2P+RS =0+BV =178.658*ENDOFMODELLING

可以用.
1,用MODEL EDITOR打開一個已經存在的LIB文件.(最好先做個備份)
2,用MODEL->COPY FROM將文本文件中的每個部分COPY過去.
3,用FILE->CREATE PARTS重新生成OLB文件.OK了.
但存在以下的問題:
1,不同的版本,LIB和OLB文件的位置可能有變化.我的版本是9.1.
2,重新生成的OLB文件中的元件的外形被改變了,雖然能用但不直觀.
3,通過仿真測試,這個MOS模型的腳位是1為D,2為G,3為S.

我的這個辦法雖然可用,但使用價值不高,希望有更好的辦法.

回復

我愛藍天

LV.4

2003-07-08 10:59

orcad 9.2
那里下載的?
我在21IC上沒有找到,有ORCAD 9.11但是不能安裝 :(

回復

tinyhe

LV.6

2003-07-08 12:07

@乞力馬扎羅的雪

可以用.1,用MODELEDITOR打開一個已經存在的LIB文件.(最好先做個備份)2,用MODEL->COPYFROM將文本文件中的每個部分COPY過去.3,用FILE->CREATEPARTS重新生成OLB文件.OK了.但存在以下的問題:1,不同的版本,LIB和OLB文件的位置可能有變化.我的版本是9.1.2,重新生成的OLB文件中的元件的外形被改變了,雖然能用但不直觀.3,通過仿真測試,這個MOS模型的腳位是1為D,2為G,3為S.我的這個辦法雖然可用,但使用價值不高,希望有更好的辦法.

以下是我的做法
偶首先用記事本將模型的文本描述保存為*.lib文件,如stp60ne06.lib.
然后打開orcad的capture,File/New/Library,在library.olb上右擊,選new part在彈出的對話框中:name 與spice模型的描述名相同(即.SUBCKT STP60NE06 1 2 3 這行中的STP60NE06).右邊有一 attach implementation按鈕,點擊,在implementation type 中選Pspice model.在下面的implementation中填入STP60NE06,點擊ok,回到上一級,點擊ok,會轉到元件外形編輯窗口,編輯外形及放置PIN.然后在Options選part properties.在彈出的對話框中,點擊NEW.在NAME中填入PspiceTemplate , 在VAL中填入形如 X^@REFDES %1 %2 %3 @MODEL ,的字符串,視情況而定.然后保存,即可.

回復

tinyhe

LV.6

2003-07-08 12:50

@我愛藍天

orcad9.2那里下載的?我在21IC上沒有找到,有ORCAD9.11但是不能安裝:(

在老古的FTP上有
ftp.laogu.com
us:laogu.com
pw:laogu.com
是9.23版的
從官方網站得知OrCAD10將在本月發布,據說做了重大改進

回復

我愛藍天

LV.4

2003-07-08 21:40

@tinyhe

在老古的FTP上有ftp.laogu.comus:laogu.compw:laogu.com是9.23版的從官方網站得知OrCAD10將在本月發布,據說做了重大改進

Tiny老兄
我的Email:nylnq@163.com
仍有一些問題,可否交流一下?

回復

LV.1

2003-07-09 09:22

@tinyhe

以下是我的做法偶首先用記事本將模型的文本描述保存為*.lib文件,如stp60ne06.lib.然后打開orcad的capture,File/New/Library,在library.olb上右擊,選newpart在彈出的對話框中:name與spice模型的描述名相同(即.SUBCKTSTP60NE06123這行中的STP60NE06).右邊有一attachimplementation按鈕,點擊,在implementationtype中選Pspicemodel.在下面的implementation中填入STP60NE06,點擊ok,回到上一級,點擊ok,會轉到元件外形編輯窗口,編輯外形及放置PIN.然后在Options選partproperties.在彈出的對話框中,點擊NEW.在NAME中填入PspiceTemplate,在VAL中填入形如X^@REFDES%1%2%3@MODEL,的字符串,視情況而定.然后保存,即可.

這樣做出來的不能仿真 :(

回復

ridgewang

LV.8

2003-07-09 09:38

@tinyhe

在老古的FTP上有ftp.laogu.comus:laogu.compw:laogu.com是9.23版的從官方網站得知OrCAD10將在本月發布,據說做了重大改進

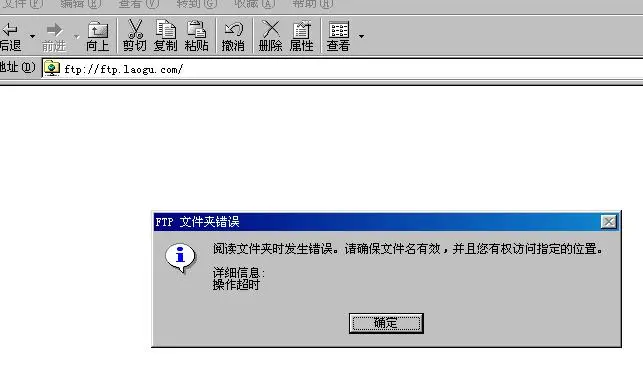

tiny,ftp.laogu.com我怎么老是登陸不了????
出現如下情況

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057714719.jpg');}" onmousewheel="return imgzoom(this);">

回復

雪鐵龍

LV.6

2003-07-09 21:34

@ridgewang

tiny,ftp.laogu.com我怎么老是登陸不了????出現如下情況[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1057714719.jpg');}"onmousewheel="returnimgzoom(this);">

用cuteftp上,我就是用這個上去的,不過沒有找到:(

回復
