PSP300-60THA(1PF)V

手里有幾個這樣的電源,都是功率管(13009)擊穿,副電源5v正常,PWM 采用的是3528 ,被動PFC 電路.由于沒有圖紙,更換13009 及相關電阻電容,短接綠黑線,風扇不轉(zhuǎn),那位兄臺提供圖紙,萬分感謝

全部回復(8)

只看樓主

正序查看

倒序查看

liuxing925

LV.6

2009-04-28 12:00

管子下面的電流檢測電阻有沒有更換啊 ,短路PSON到地后你可以測試下芯片的工作電壓有沒有啊

回復

萬里毛叔

LV.5

2009-04-29 23:45

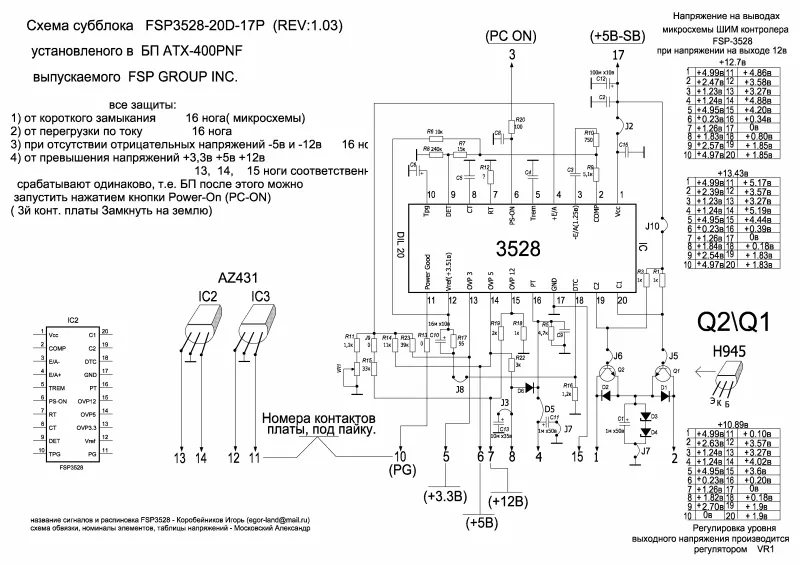

3528是全漢定制芯片,具體管腳定義如下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2323271241019947.png');}" onmousewheel="return imgzoom(this);">

回復

8327

LV.2

2009-05-01 02:44

@萬里毛叔

3528是全漢定制芯片,具體管腳定義如下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2323271241019947.png');}"onmousewheel="returnimgzoom(this);">

謝謝提供,圖片不太清楚
