為什么要用50Hz呢?

在實際電路中,這個感的工作頻率是1200Hz,兩端也是交變電壓,峰值為60多伏,不過不是正弦電壓.我是這樣的思路:根據伏秒相等,在用50Hz正弦電壓輸入時,要是電壓加到1.4V(rms)時電流波形都正常,那么在實際電路中應該也正常了.
所以,我就用50Hz交流電來測試.

關注中......

上傳的附件好像有問題.我把波形直接貼出來:
CH3為電壓波形,CH4為電流波形;

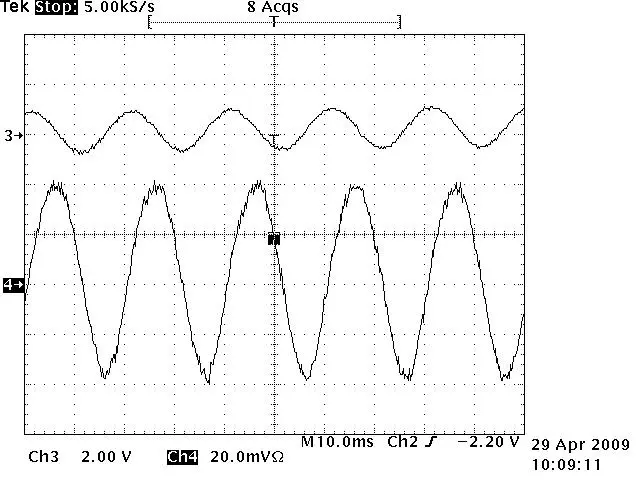

1. 0.6V輸入:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240927141.jpg');}" onmousewheel="return imgzoom(this);">

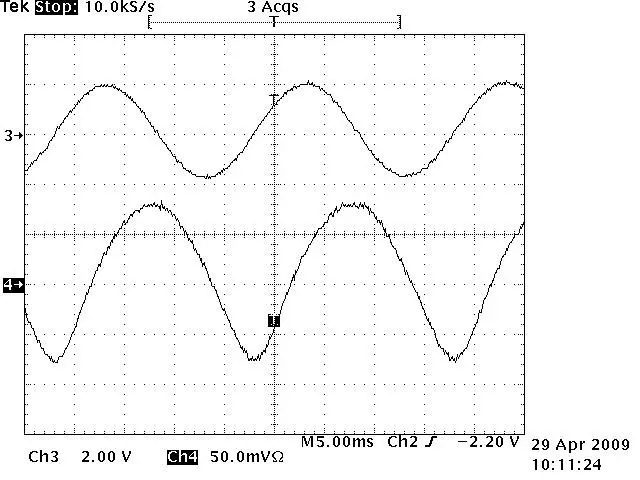

2. 1.4V輸入:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240927187.jpg');}" onmousewheel="return imgzoom(this);">

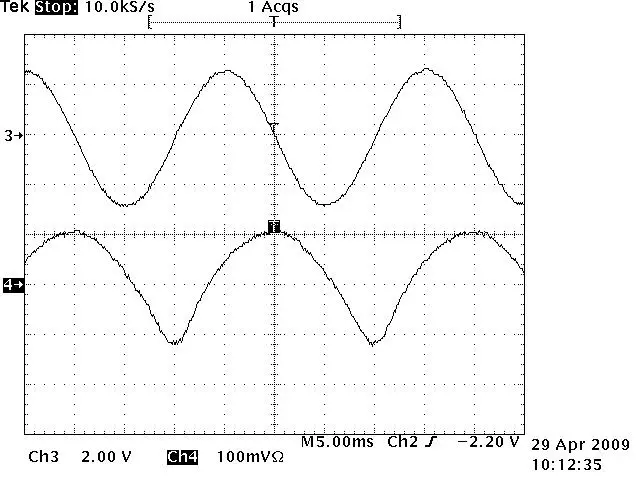

3. 2.0V輸入:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240927207.jpg');}" onmousewheel="return imgzoom(this);">

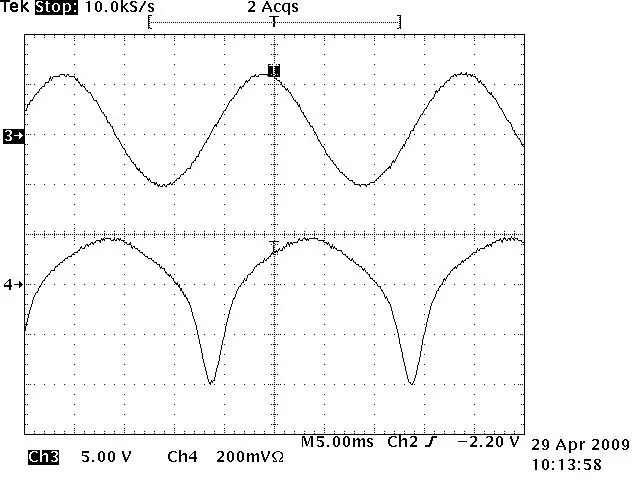

4. 4.0V輸入:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240927233.jpg');}" onmousewheel="return imgzoom(this);">

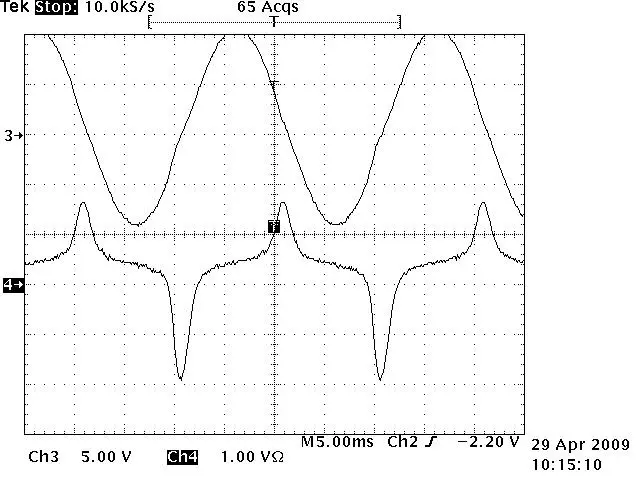

5. 7.0V輸入:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240927262.jpg');}" onmousewheel="return imgzoom(this);">

頂一個

關鍵是它不適用于50HZ!就好比用矽鋼加幾百khz的頻率一樣不適合!

感謝你的指教!
但是不知道1.2kHz的頻率是否合適?
這個感是用來做為115V/400Hz輸入的兩個三相整流橋并聯輸出(即12脈沖整流)時的平衡電抗器的,感上的電壓頻率為1.2kHz.
80匝是根據115V輸入時電感上的伏秒計算出不飽和的最少匝數的結果,Bm取的是1500Gs.實驗中取的是112匝,可還是發現當輸入電壓加到50多伏時,電流波形上就開始出現尖峰.下圖是115V輸入時感上的電流波形:
1. 電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240983895.gif');}" onmousewheel="return imgzoom(this);">

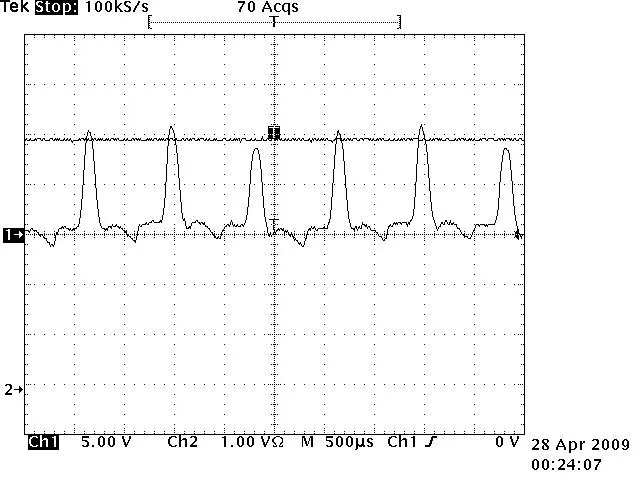

2. 115V輸入時Vd、Ip:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240984042.jpg');}" onmousewheel="return imgzoom(this);">

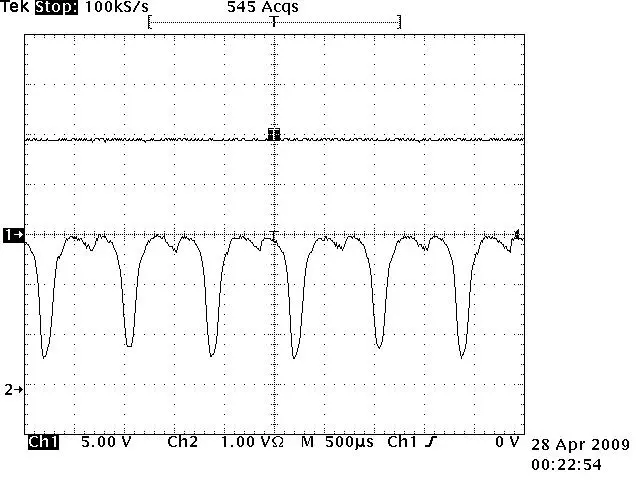

3. 115V輸入時Vd、Iq:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2575981240984095.jpg');}" onmousewheel="return imgzoom(this);">

頻率好象不對吧
  哪里會有50HZ的?
還有,看你這個波形應該在變壓器的輸入端就應該變了.

選材錯誤,不該用EE65的鐵氧體!

選材錯誤,不該用鐵氧體!

非晶的也用過,電流上也是有很大的尖峰.不知道是該用硅鋼片還是什么別的?
還望指教!謝謝!

用z11 0.2~0.25mm厚的矽鋼片.

謝謝你的指點.我也在文獻中看到選用硅鋼片的介紹.不過由于手頭沒有,就暫時用鐵氧體替代了.最近換了個三相交流源,拍到的實驗波形和之前的有所不同.
圖1. 電路圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2575981241701159.gif');}" onmousewheel="return imgzoom(this);">
下面是整流橋的四個輸出端的電流波形:

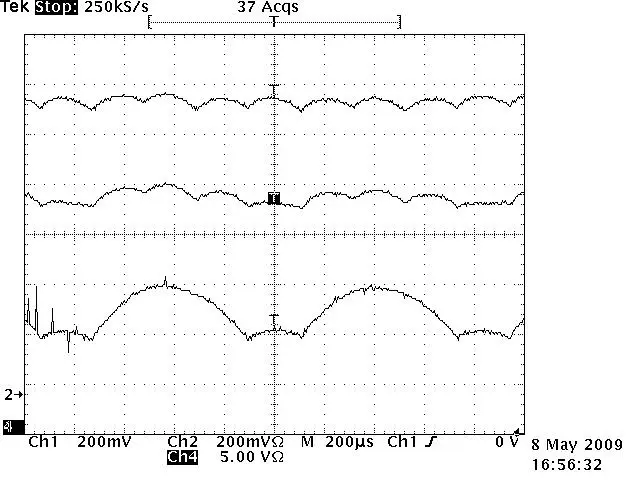

圖2. 從上到下依次為輸出電壓Vd、Ip1、上平衡電抗器中點電位(是相對于三相輸入中點,下同,前端移相變壓器采用的是自耦式):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2575981241701348.jpg');}" onmousewheel="return imgzoom(this);">

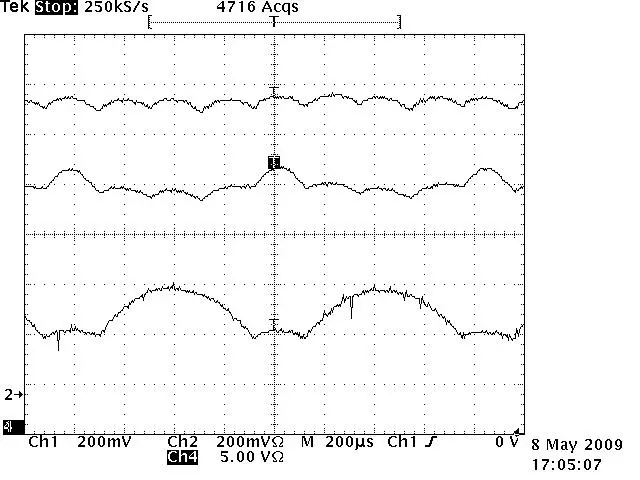

圖3. 從上到下依次為輸出電壓Vd、Iq1、上平衡電抗器中點電位:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2575981241701362.jpg');}" onmousewheel="return imgzoom(this);">

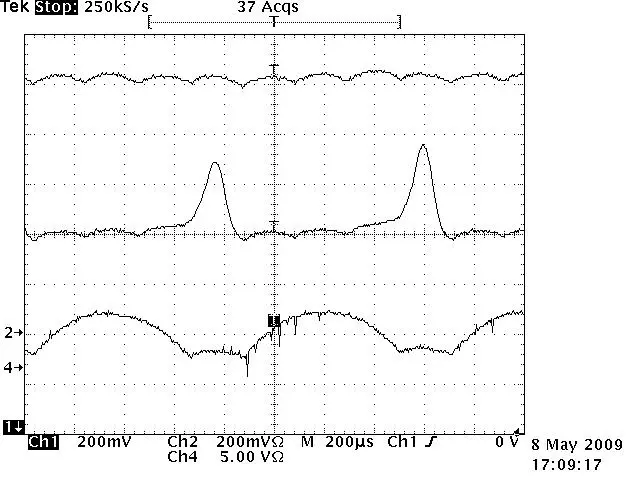

圖4. 從上到下依次為輸出電壓Vd、Ip2、下平衡電抗器中點電位:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2575981241701381.jpg');}" onmousewheel="return imgzoom(this);">

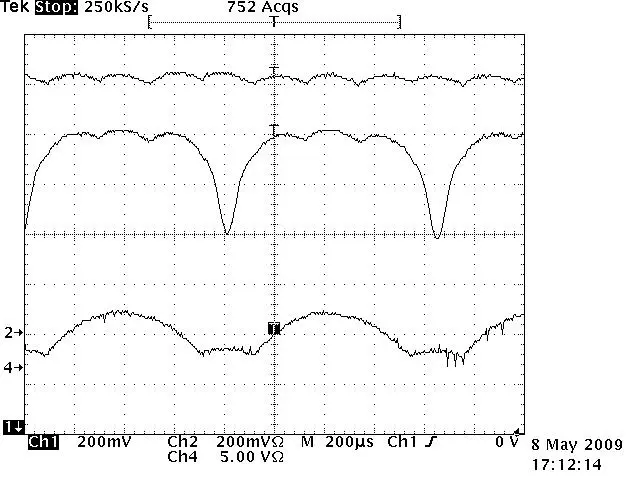

圖5. 從上到下依次為輸出電壓Vd、Iq2、下平衡電抗器中點電位:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2575981241701467.jpg');}" onmousewheel="return imgzoom(this);">

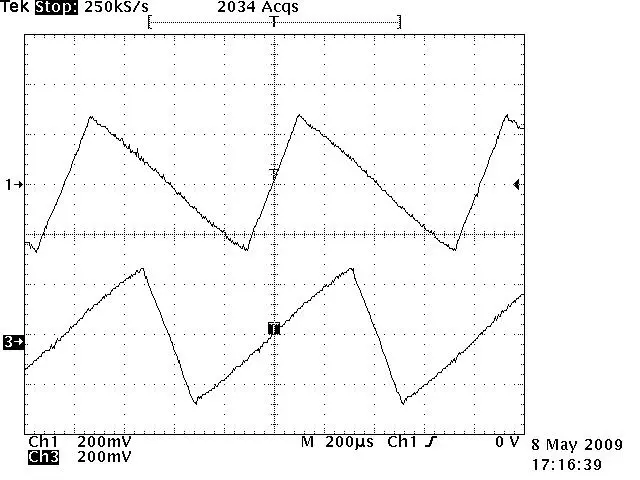

圖6. 兩個平衡電抗器上的電壓波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2575981241701531.jpg');}" onmousewheel="return imgzoom(this);">
從上面的波形可以看出,兩整流的正輸出端電流Ip1、Iq1還算正常,負輸出端電流Ip2、Iq2中尖峰較大,且四個電流波形中不正常的位置貌似與平衡電抗器的中點電位中的較小的脈波對應.
而且我對兩個平衡電抗器進行了對換,可還是在兩整流橋的負輸出端的電流波形上存在較大的尖峰.
望各位高手能夠指點一下小弟,幫忙解釋一下電流尖峰出現的原因.

up up


請說重點...

來學習的,哈哈,幫你頂下!
