搞不清,高頻逆變器前端電容發熱嚴重,誰知道原因?
我作的是300W逆變器電容選用的是25V/3300UF,發熱時能把電容的包皮燒卷起來,我選的開關頻率是35K．
全部回復(41)
正序查看
倒序查看
@gnlee
你的圖可以看一下嗎?
部分原理圖,工作時電源紋波很大.達到3.5伏了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123151523.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123151523.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@小林電源
部分原理圖,工作時電源紋波很大.達到3.5伏了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123151523.gif');}"onmousewheel="returnimgzoom(this);">
我的機器也壞了幾次電容,真頭疼.場管驅動加了一級圖騰拄輸出,mos管發熱也不小.大家有好半法嗎.
0
回復
@小林電源
部分原理圖,工作時電源紋波很大.達到3.5伏了.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123151523.gif');}"onmousewheel="returnimgzoom(this);">
作以下修改:
R70,26,72,27改為2.2或4.7R.
Q1-2: DS并1N4007,
IC P14,P11(輸出腳)加1K落地.
R3,2改4.7R.
R70,26,72,27改為2.2或4.7R.
Q1-2: DS并1N4007,
IC P14,P11(輸出腳)加1K落地.
R3,2改4.7R.
0
回復
@小林電源
好的.我去試試,昨天EC1也燒鼓起來了,換了一個在試,用示波器觀察輸入電源溫波大,頻率大概是開關的頻率.想大概是電源的不穩造成的輸出驅動不穩,使MOS管發熱造成的溫度過高.SG3525的輸入VCC,VIN加電感就行了?這樣會增加成本的?
這個電路都沒有看到Bus Bar上的高頻率波電容,就如你所說的高頻紋波哪里有對地的通道阿?沒有對地的通道,高頻紋波只能走電解電容羅,而電解電容的高頻特性非常差,電解電容不燒掉的話就不符合工程實際羅.簡易在Bus Bar上并聯1uF以上的高頻電容試試.祝你好運!
0
回復

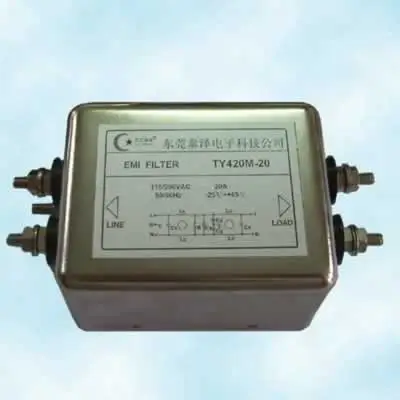

如果是電磁干擾引起的,加個濾波器看看?我的電話:0769-2716641
