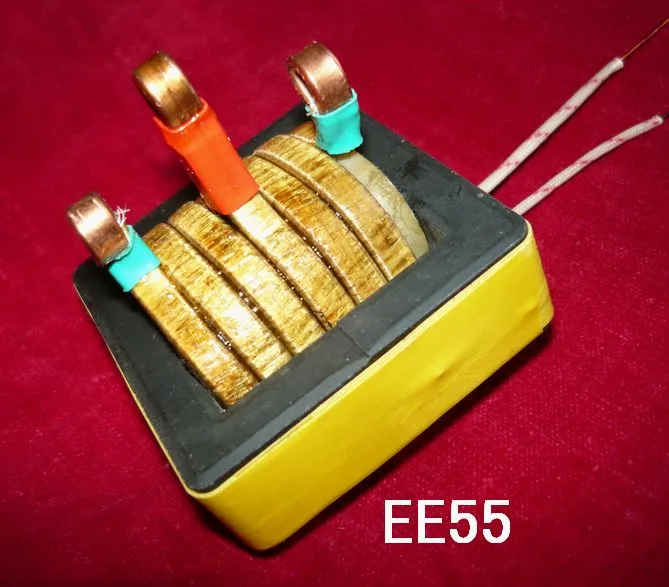

這樣繞 可以嗎??????

這樣繞完全可以,最起碼能夠達到初級2邊完全對稱---等徑,等長,等阻,等感.
由于這鐘引線出線方式,是不可能三明治夾心繞法的了.再者,扁銅厚度過大,在較高頻率應用下,由于高頻電流趨膚效應,電流是穿透不到導線中心部位,初級線圈的利用率不算高.

可以用,也漂亮.

可以做到多大功率啊??????????

可以做到多大功率啊??????????

700-1000左右吧,估計的/

手機屏幕上看還以為是電焊機,繞得很好看,難不難繞.

有什麼更加好的方法繞 變壓器啊,

不難啊.

更薄更寬的銅皮,初次初的夾心繞法,做出來性能比這樣更好.

他們不是說長度不一樣,不是單邊管發熱嗎?????

銅皮也可以繞到對稱,如50MM高的骨架,用2條22MM寬的中間引出,再向2個方向卷繞,繞到要求的數量在各自末端引出線

有無圖啊????

以前有高手發過這樣的帖我正幫你翻,還在找,很直觀的

多謝啊????

我想問一下,變壓器的舌寬54mm  疊厚34mm  頻率50HZ 如何繞初級組,反饋繞組,

你是廣州哪里加

小北

哪里小北啊??????????

你哪里有無變壓器買啊??????高頻的

那好帖死活翻不出來了,我示范給你.

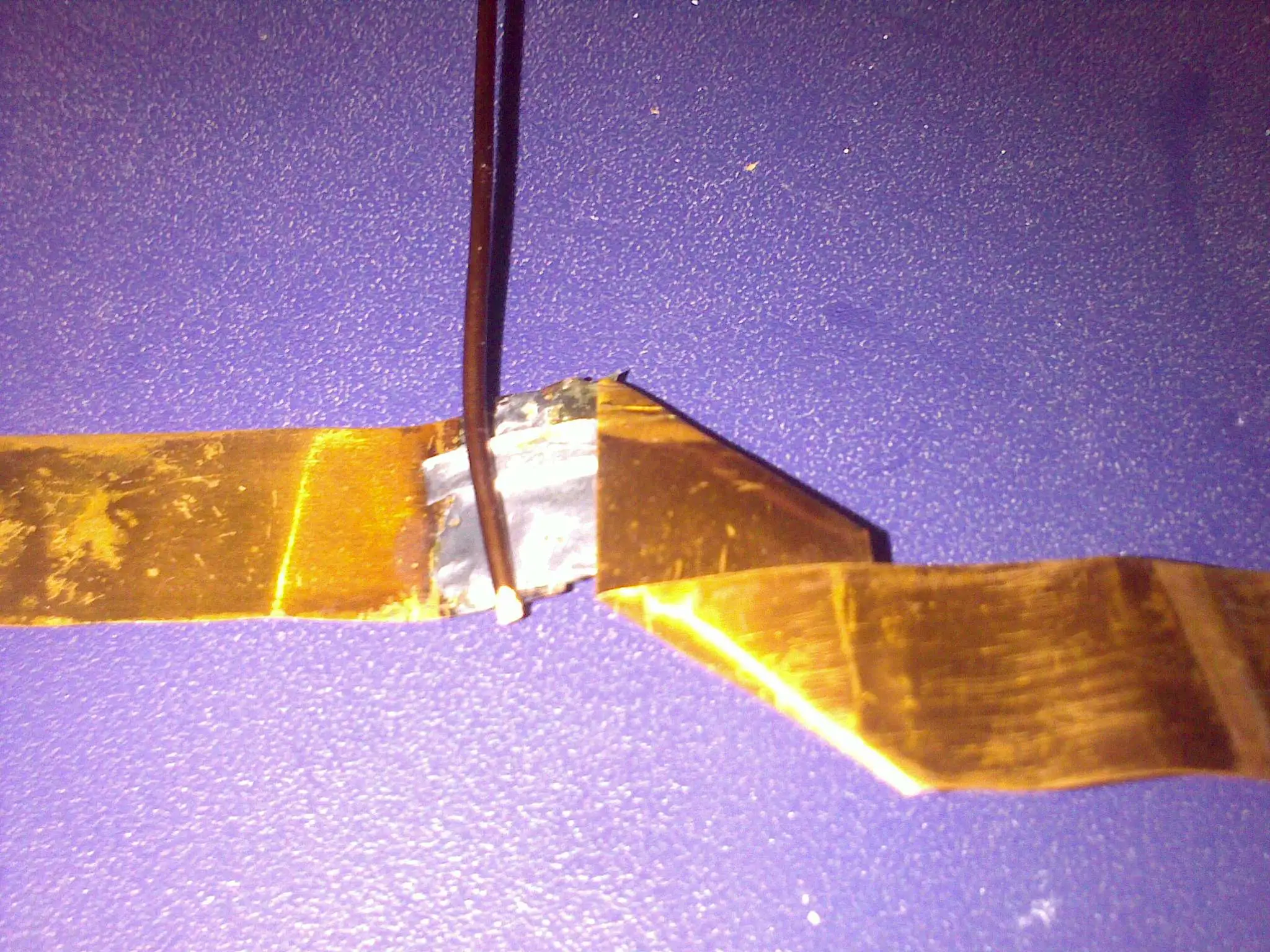

1,取1條銅皮,寬度小于骨架高度的二分之一,兩個90度折點,保證左右錯開,中間焊接出中心抽頭---


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2452941241615621.jpg');}" onmousewheel="return imgzoom(this);">

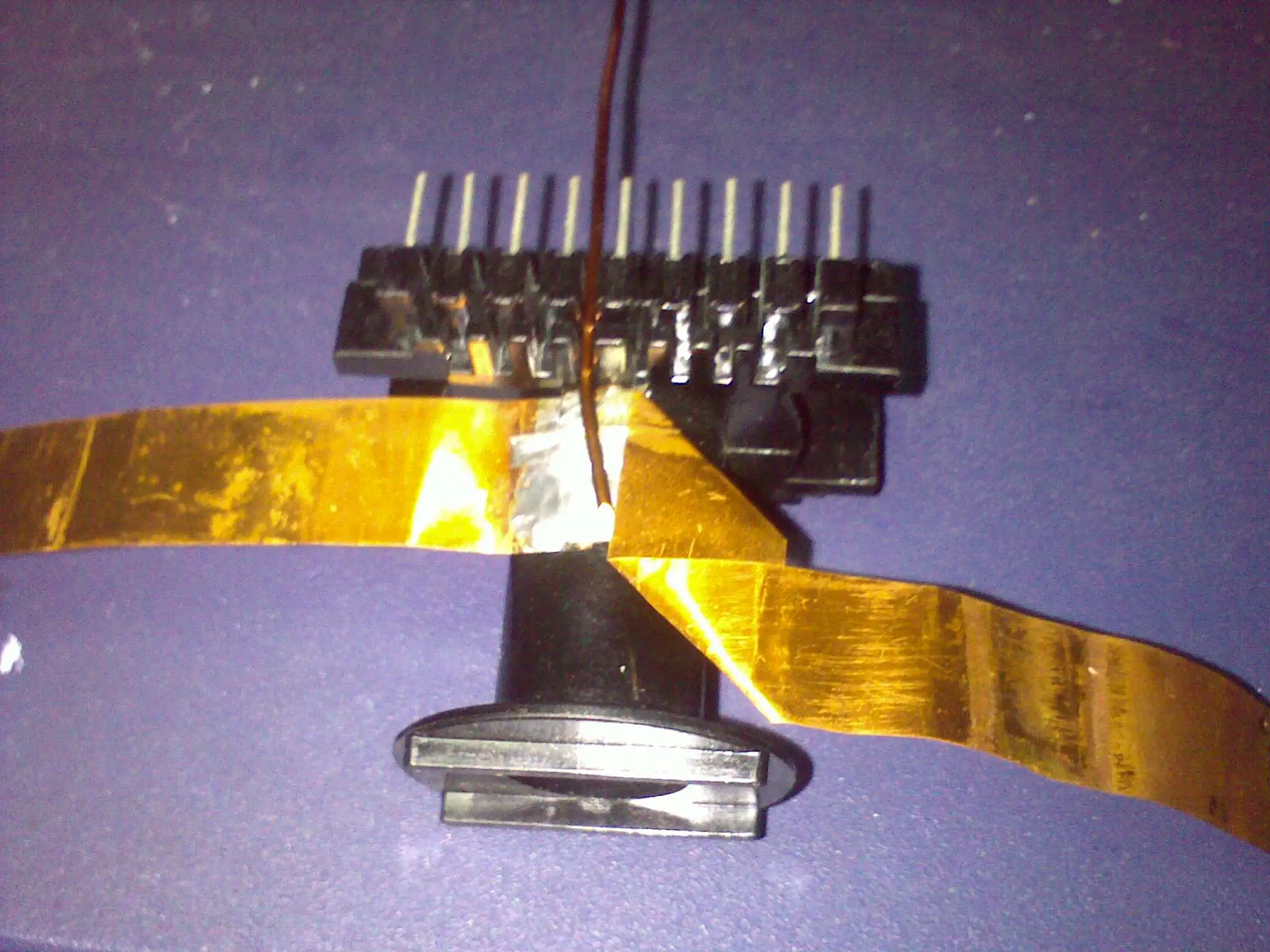

2,放在骨架上,向各自方向卷繞(層間墊絕緣),3T后剪斷,焊引出線.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2452941241615809.jpg');}" onmousewheel="return imgzoom(this);">

火車站附近,小北路.變壓器淘寶好多,都是已經繞好的.

你哪里沒有啊?????

我沒有,我不賣東西

廣州啊里有好的IRF3205,

很難說,要自己找啊,崗頂新賽格,解放中路都有,至于好不好天知道?我一般到解放中賣2手,可靠些

你同我繞一個可以嗎?????

我想問一下,變壓器的舌寬54mm  疊厚34mm  頻率50HZ 如何繞初級組,反饋繞組,三極管是3DD15d

找不到材料啊

你限定在50HZ就必須用它激,自激J的頻率是你無法控制的.
