Z11等取向硅鋼

用何標準來做出選擇?

用無取向的硅鋼片不行嗎?

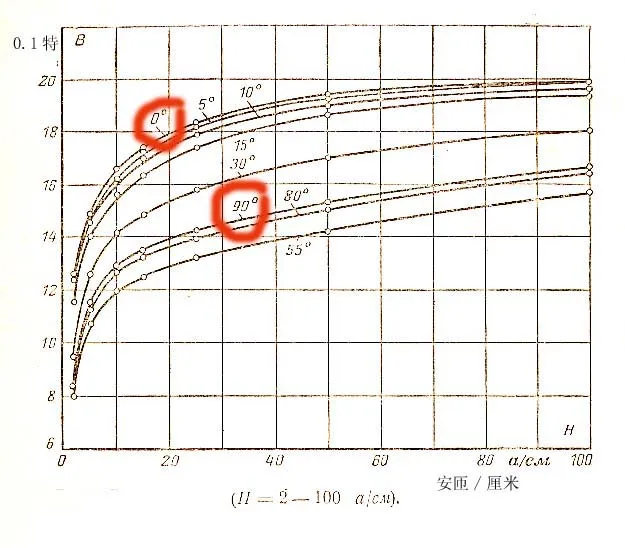

你不用去做試驗.無取向硅鋼絕對做不到Z11的性能.用卷繞鐵心就是要發輝取向硅鋼的性能,你看曲線就明白了.圖中的度數是磁路與取向方向的夾角.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/659501242005963.jpg');}" onmousewheel="return imgzoom(this);">

隱形專家,也就是說卷饒的鐵芯硅鋼片必須要采用取向的硅鋼片嗎??

取向跟無取向的硅鋼片價格差好大呀!!!!

環形卷繞鐵心必需用取向硅鋼,話不能絕對這樣說.這個前提是保證體積小與重量輕的要求下必需用取向硅鋼.若從價格上考慮,體積與重量不考慮,也會有人用無取向硅鋼.

1.5KG算不算重量輕,如果卷饒鐵芯采用無取向的硅鋼片會有哪些不妥?

是性能差,但能否使用呢?

如果繞好的鐵芯合不合格?要怎么來判斷!!!!

用測試儀來測量數據嗎??麻煩大家了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2971861242351762.jpg');}" onmousewheel="return imgzoom(this);">

非晶,納米晶!

9樓的朋友,你發的圖片里的鐵芯是什么材料做的,這種鐵芯具體用在什么地方.

變壓器用無取向硅鋼做環形鐵心,絕對能用
以下指標差些
1.體積略大,重量略輕
2.若鐵心尺寸同樣大小,空載電流略大,鐵損大的多.為保證溫升,只能降低磁通密度,而降低磁通密度導致圈數增加,銅損增加,只好放大鐵心尺寸,將鐵損與銅損降下來.以及鐵心尺寸加大后,變壓器的散熱面積增加,溫升降下來.

硅鋼

隱形專家,那請問卷繞好的鐵芯合不合格?可不可以用,要怎么來判斷!!!!

用測試儀來測量數據嗎?如果是,那主要是測哪幾個數據.

套上一個變壓器初級線圈,測其空載電流與鐵損.若為標準鐵心按電子變壓器手冊p163-p186中的數據確定,若為非標準鐵心自己定個參數.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2971861242605764.jpg');}" onmousewheel="return imgzoom(this);">

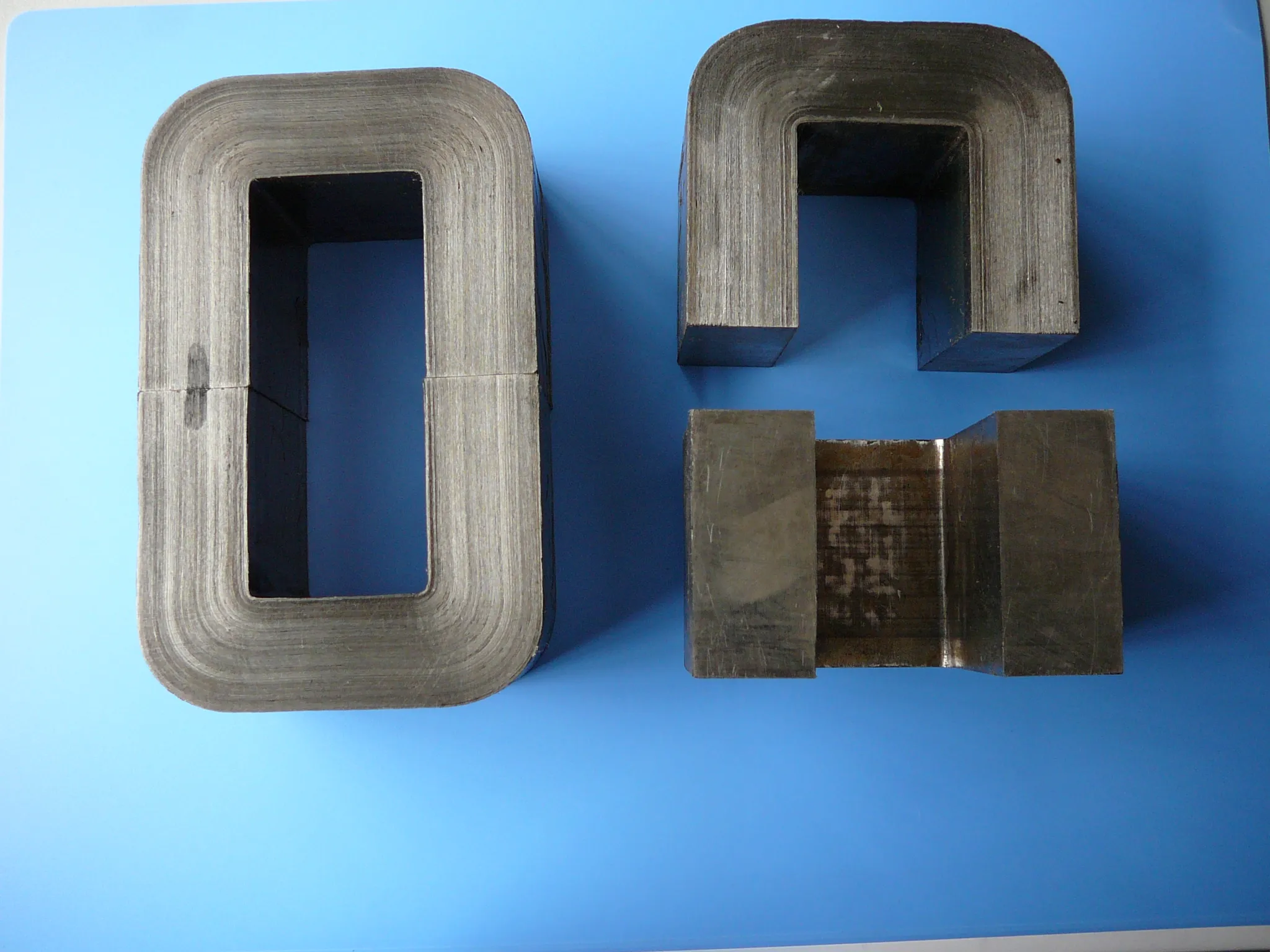

我的是非晶,納米晶材質的!還 可以做成跑到形...
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2971861242606062.jpg');}" onmousewheel="return imgzoom(this);">
代替鐵氧體,作為大功率開關電源變壓器...
