逆變焊機的可靠性,穩定性,關鍵在于功率開關器的穩定可靠工作.
所有的一切工作都是圍繞這個核心去展開.

一:IGBT的選擇.
  單管IGBT不象模塊式IGBT,從使用上,單管IGBT的選擇太多,因此怎么使用,用哪種?大部分人是:1:供貨商介紹,2:參考同行.
  我們不是設計IGBT,對IGBT的了解不多,每年新的IGBT都有出來,都有改進,但是不是針對于焊機的?我們真的不知道.
  所以,當我們要使用時,首先還是參考一下其參數,但也不能迷信.
  關于,IGBT的選擇,有很多書寫到,我多嘴強調一下.

二:驅動
  單管IGBT大多對驅動很敏感,也就是說對驅動有要求.
  我們是采用脈沖變壓器式驅動.線路很簡單.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242134053.gif');}" onmousewheel="return imgzoom(this);">

三:反饋:
為了仿干繞,我們采用雙電流互感器做反饋.
  1:信號穩定不受干擾.
  2:起保護作用.當二極管燒一只,IGBT是正常工作的,只不過會導通的更小一點,其它的用分流器,霍爾反饋,大多會炸 IGBT.
   強調一下,這種方式不知還有誰在采用?

  3:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242134626.gif');}" onmousewheel="return imgzoom(this);">

四:保護
1:一次采用電流互感器,做一次過流保護

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242134760.gif');}" onmousewheel="return imgzoom(this);">

2:IGBT散熱器上加溫度開關保護器.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242134884.gif');}" onmousewheel="return imgzoom(this);">

3:線路控制上有低壓[150V],高壓[240V]檢測保護.

五:PWM+PID控制部分

這一部分,我采用的線路相當復雜.這主要是針對系統穩定性和藹單管IGBT的特別要求而設計的.
  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1635611242135248.gif');}" onmousewheel="return imgzoom(this);">

不怕別人買去當300A的賣啊?

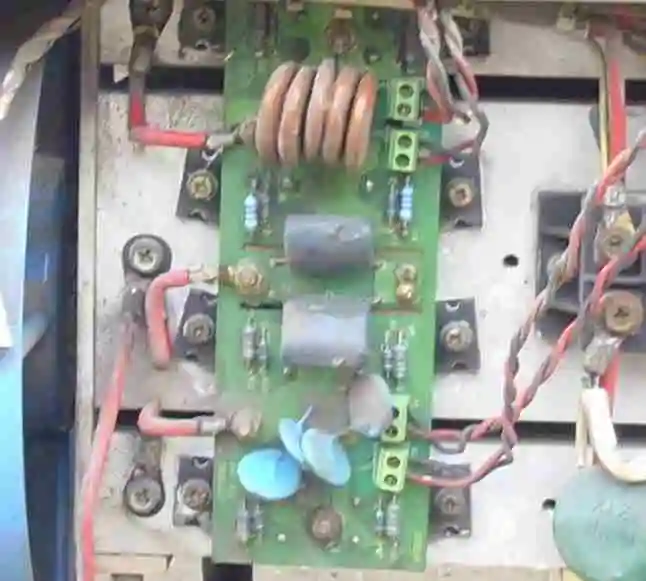

參考;某全橋單管機.看上去有點亂.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/488191242203081.jpg');}" onmousewheel="return imgzoom(this);">

奧太風格!呵呵

別亂說!己仃產,參考一下就是了!


合理使用才能達到最佳效果!

采用雙電流互感器做反饋. 在一本通信電源書中讀到過!
雙電流互感器做取樣元件優點很多,缺點電流太大.電流環難做!
...991你又獨領風光了!呵呵!

還是老哥見多識廣啊.老哥說的完全正確.
優,缺點全給說完了.我無話.
說句不好聽的話,這不是給逼的嗎?TIG防高頻啊,

再,不是大家都愿意在二極管上套個環嗎?

再就是二極管燒了,不是還可以不燒IGBT嗎?

剛好一舉三得啊.
慚愧,可能無意之中,中了頭彩?
還好,這東西有現成的買啊.
瑞菱用的過流圈,剛好拿來用,還好,幾年了,就用它了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2673541242307041.jpg');}" onmousewheel="return imgzoom(this);">

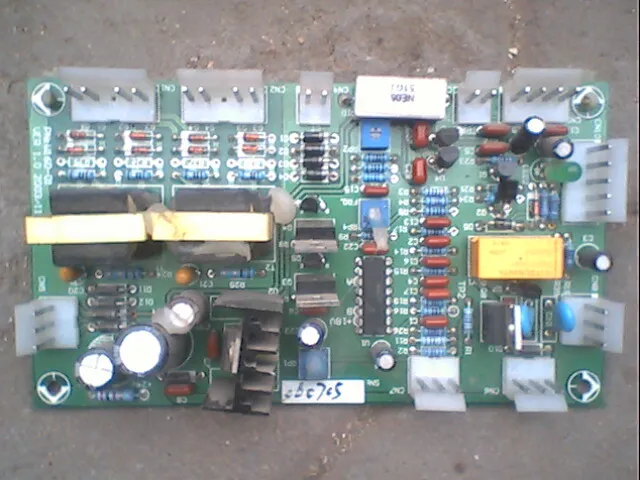

控制板.手工焊和氬弧焊.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2673541242306837.jpg');}" onmousewheel="return imgzoom(this);">
3846電流型控制.apt單管.實際電流150a.3.2mm焊條可久焊.散熱器1cm厚.18cm*10cm.

一舉三得.有意思!也不算麻煩,真好!
