各位前輩大家好,
我剛接觸INVERTER不久,現在用的是PUSH-PULL的INVERTER架構,可是我不知道這個的工作原理究竟是怎么樣的.
誰可以告訴我PUSH-PULL結構的詳細工作原理馬?
比如每個點的電壓電流波形為什么是那個樣子的.我自己實在想不明白.或者用文字描述一下他的具體原理也好.謝謝!
順路告訴大家一個 好網址,是查DATASHEET的,雖然不是每顆IC都可以查到,但還是做的不錯的.www.datasheet.cn
謝謝各位,希望大家?guī)蛶臀?
nedved111@sina.com.cn 這個是我的郵箱 ,大家可以通過它 和我聯系.
誰可以告訴我PUSH-PULL結構的詳細工作原理馬?
全部回復(19)
正序查看
倒序查看
@nedved111
電壓電流的波形圖 我都測過了 圖也有 簡單的輪流導通原理我也明白可是我有好多地方不明白,波形為什么是那個樣子的 是由于什么原因引起的.謝謝
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1122965079.jpg');}" onmousewheel="return imgzoom(this);">

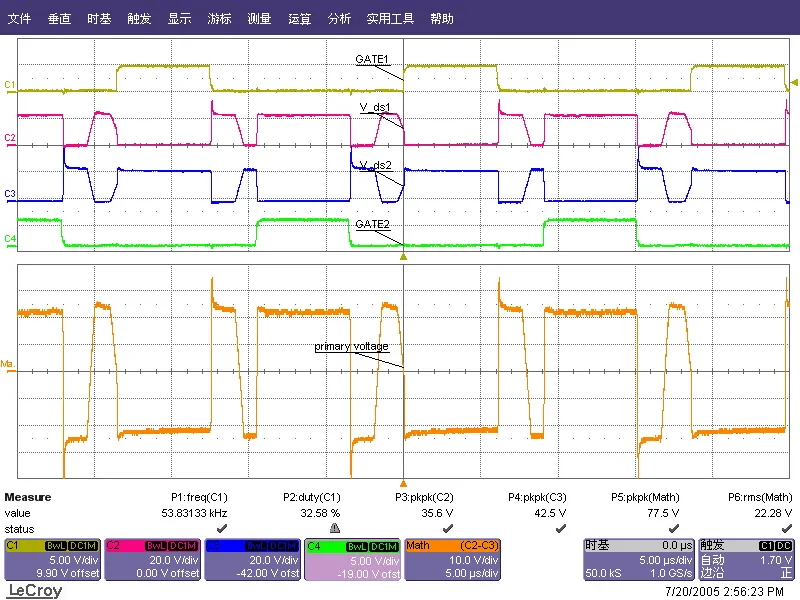

初次側電壓波形．
0
回復
@cszhang
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1122965079.jpg');}"onmousewheel="returnimgzoom(this);">初次側電壓波形．
樓上的仁兄 非常感謝你!
我對上圖有幾點疑問,麻煩請您幫我一下.
1 primary Voltage是不是兩個MOS DRAIN端電壓的差值,是你用示波器的波形減波形得出的嗎?
2. 據我對這個電路的了解,工作中有續流二極管 在其中工作.我發現在續流二極管開始工作的瞬間,也就是MOS管關斷的瞬間,往往會有一個尖端出現,這點在你的測試圖中 也體現出來了.
那么我想知道,這個尖峰是怎么出現的, 為什么會有?怎么減少?謝謝 !
3 在兩個MOS都關斷的情況下,drain端的電壓波形為什么是那個樣子?
不好意思 ,問了你這么多!非常感謝!麻煩你幫我解答.
我對上圖有幾點疑問,麻煩請您幫我一下.
1 primary Voltage是不是兩個MOS DRAIN端電壓的差值,是你用示波器的波形減波形得出的嗎?
2. 據我對這個電路的了解,工作中有續流二極管 在其中工作.我發現在續流二極管開始工作的瞬間,也就是MOS管關斷的瞬間,往往會有一個尖端出現,這點在你的測試圖中 也體現出來了.
那么我想知道,這個尖峰是怎么出現的, 為什么會有?怎么減少?謝謝 !
3 在兩個MOS都關斷的情況下,drain端的電壓波形為什么是那個樣子?
不好意思 ,問了你這么多!非常感謝!麻煩你幫我解答.
0
回復
@cszhang
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1122965079.jpg');}"onmousewheel="returnimgzoom(this);">初次側電壓波形．
另外 我測得波形圖中,假如測試MOS1的Drain時,不僅僅是MOS1關斷的瞬間有一個尖端沖出,而且在MOS2開啟的瞬間也有一個尖端沖出.
也就是說我的波形圖中有兩個尖端,而你的波形只有一個尖端.這是為什么?為什么會有兩個尖端.
我是早8:00到晚8:00都在線的,相聯系我給我發消息即可.謝謝!
也就是說我的波形圖中有兩個尖端,而你的波形只有一個尖端.這是為什么?為什么會有兩個尖端.
我是早8:00到晚8:00都在線的,相聯系我給我發消息即可.謝謝!
0
回復
@cszhang
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1122965079.jpg');}"onmousewheel="returnimgzoom(this);">初次側電壓波形．
你這是PUSH-PULL拓?fù)涞某跫壊ㄐ螁?不要誤導人好勿啦.
0
回復
@nedved111
樓上的仁兄 非常感謝你!我對上圖有幾點疑問,麻煩請您幫我一下.1 primaryVoltage是不是兩個MOSDRAIN端電壓的差值,是你用示波器的波形減波形得出的嗎?2.據我對這個電路的了解,工作中有續流二極管在其中工作.我發現在續流二極管開始工作的瞬間,也就是MOS管關斷的瞬間,往往會有一個尖端出現,這點在你的測試圖中也體現出來了. 那么我想知道,這個尖峰是怎么出現的,為什么會有?怎么減少?謝謝!3 在兩個MOS都關斷的情況下,drain端的電壓波形為什么是那個樣子?不好意思,問了你這么多!非常感謝!麻煩你幫我解答.
1.您講的PRIMARY VOLTAGE是指那里?
2.沒明白您的意思,可以再圖上圈出您要知道的波形.
3.因為MOSFET的體內二極管的存在原因.
2.沒明白您的意思,可以再圖上圈出您要知道的波形.
3.因為MOSFET的體內二極管的存在原因.
0
回復
@nedved111
樓上的仁兄 非常感謝你!我對上圖有幾點疑問,麻煩請您幫我一下.1 primaryVoltage是不是兩個MOSDRAIN端電壓的差值,是你用示波器的波形減波形得出的嗎?2.據我對這個電路的了解,工作中有續流二極管在其中工作.我發現在續流二極管開始工作的瞬間,也就是MOS管關斷的瞬間,往往會有一個尖端出現,這點在你的測試圖中也體現出來了. 那么我想知道,這個尖峰是怎么出現的,為什么會有?怎么減少?謝謝!3 在兩個MOS都關斷的情況下,drain端的電壓波形為什么是那個樣子?不好意思,問了你這么多!非常感謝!麻煩你幫我解答.
1波形相減或者差動探棒．
2變壓器一次側漏感導致,須用絲包線減小.
3將砸比適當調小可消除此電壓翻轉．
2變壓器一次側漏感導致,須用絲包線減小.
3將砸比適當調小可消除此電壓翻轉．
