半橋電路上橋臂源漏之間的波形(怪!!!!)

最近一直在讓這個問題困擾,如下圖所示,是一個半橋逆變電源的上橋臂源漏之間的波形,以及對應的脈沖波形,從圖上看波形很亂,電壓不敢加高了.導師說是驅動問題,可是我覺得不是,但是又不知道什么原因,還希望大蝦們指點指點,謝謝了!

全部回復(7)

只看樓主

正序查看

倒序查看

LV.1

2009-05-15 09:33

諧振電感問題吧

回復

ytdfwangwei

LV.8

2009-05-15 13:29

原理圖,你是不是變壓器上的吸收是單向反饋形式的?測量一下變壓器的漏感是多少.

回復

licongyang2003

LV.2

2009-05-18 10:51

諧振電感問題吧

我的電路里沒有諧振電感

回復

licongyang2003

LV.2

2009-05-18 10:55

@ytdfwangwei

原理圖,你是不是變壓器上的吸收是單向反饋形式的?測量一下變壓器的漏感是多少.

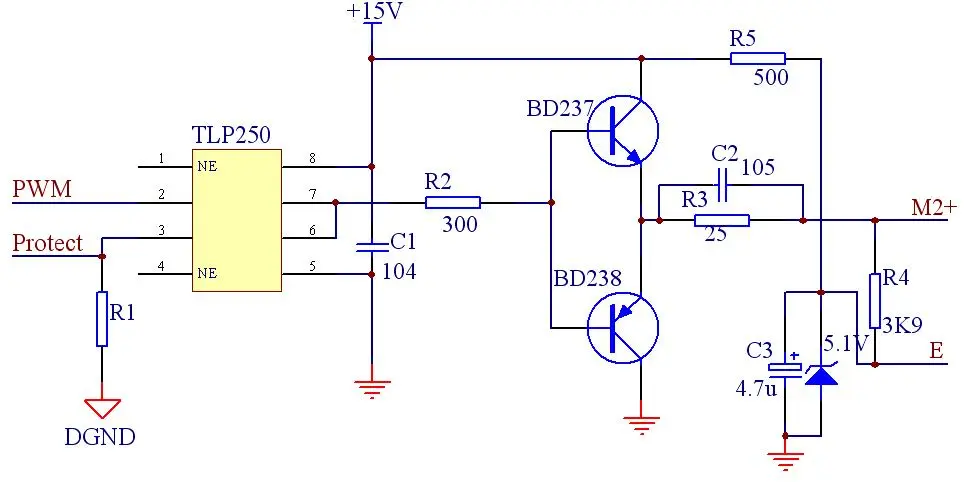

本來那個板子是個模擬板,用SG3525產生PWM,但是現在我是從DSP引過來的脈沖,然后經過TLP250驅動.

回復

licongyang2003

LV.2

2009-05-18 10:59

@ytdfwangwei

原理圖,你是不是變壓器上的吸收是單向反饋形式的?測量一下變壓器的漏感是多少.
