待機電路方案
如何將待機功耗做到3W以下,各位大俠請幫忙.
全部回復(39)
正序查看
倒序查看
用崇貿的方案啊!我用過效果不錯!
http://www.sg.com.tw/semiGP/product_C.asp
http://www.sg.com.tw/semiGP/product_C.asp
0
回復
1083324730.0010.b2_sg6848v1.4.pdf
1083324784.0026.b1_sg6849v1.2.pdf
請參考,12V2.5A再264Vac輸入時,一般可做到空載功耗0.3W左右,功力深的可做到0.2W左右.
1083324784.0026.b1_sg6849v1.2.pdf
請參考,12V2.5A再264Vac輸入時,一般可做到空載功耗0.3W左右,功力深的可做到0.2W左右.
0
回復
輸出功率不大的話,用TinySwitch可以輕松達到.1083408037.pdf
0
回復
@武士
如何控制待機?現將負載切換到輕栽使開關電源進入待機,還是控制電源進入待機狀態使負載失壓而變成輕載(只維持待機電壓)?我要實現的是后者,有什么好的方案.
如果IC可以提供途徑,比如象TOP之類,那就利用.
如果沒這么現成,有一個辦法:
做一個比較高電壓的繞組,比如80V,當然電流很小,需要待機時,用一個開關將該輸出接到反饋的采樣端去(比如431的1腳),當然要串個電阻,此時電路就間歇了,負載端幾乎完全失壓,間歇動作也不會被察覺.
如果上述辦法可用,就感謝一個叫李岳剛的先生吧,從他那里聽來.
如果沒這么現成,有一個辦法:
做一個比較高電壓的繞組,比如80V,當然電流很小,需要待機時,用一個開關將該輸出接到反饋的采樣端去(比如431的1腳),當然要串個電阻,此時電路就間歇了,負載端幾乎完全失壓,間歇動作也不會被察覺.
如果上述辦法可用,就感謝一個叫李岳剛的先生吧,從他那里聽來.
0
回復

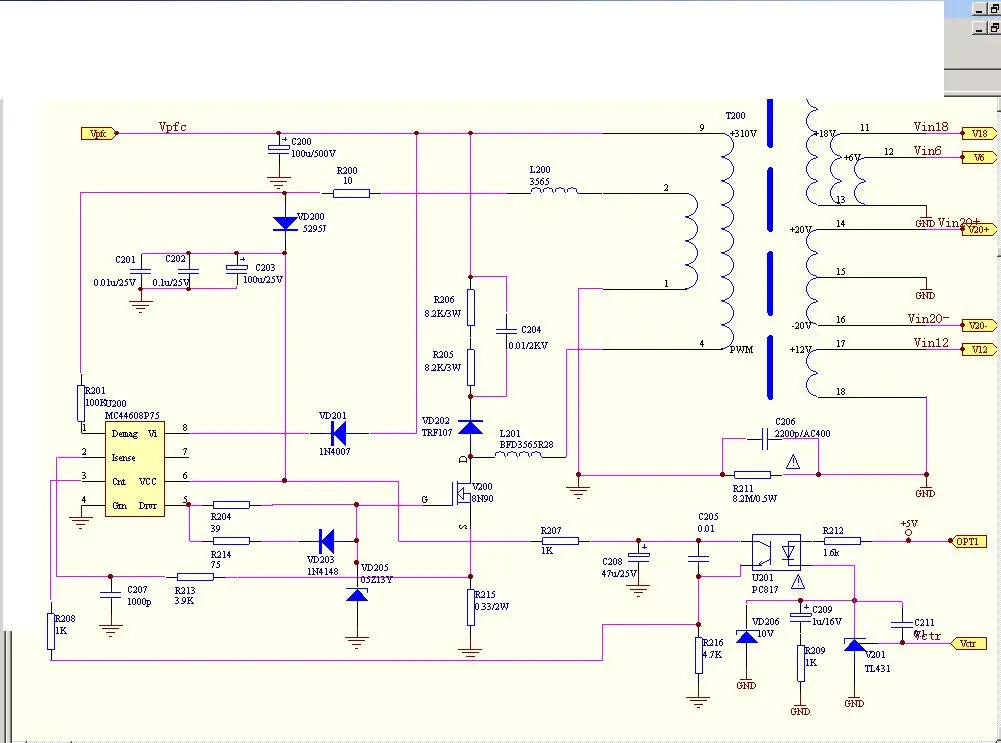

請教斑竹,有辦法嗎
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1084352492.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1084352492.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@武士

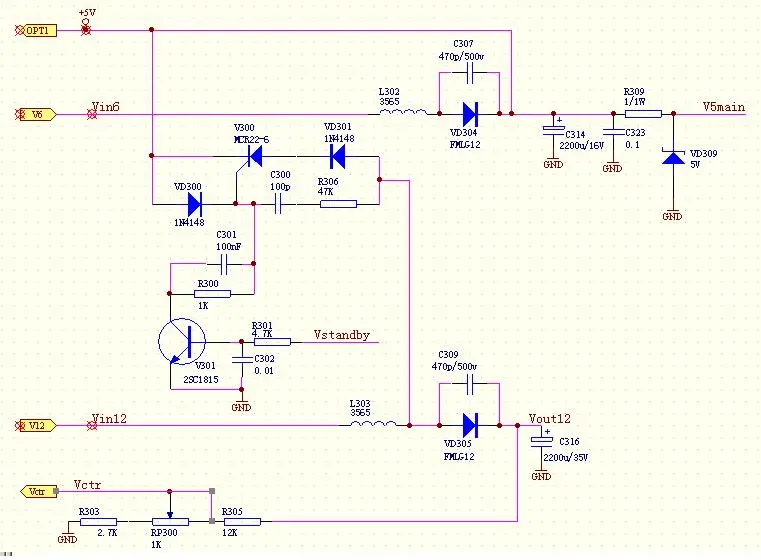

請教斑竹,有辦法嗎[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/17/1084352492.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1084352715.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@welcome
待機功耗做到1W以下不是很困難的,待機功耗主要是啟動電阻,IC,CORE,箝位,開關和電容漏電流等組成.啟動電阻可在工作后拋棄,CORE'箝位'開關功耗可改變頻率來降低.電容漏電流可改變電容規格.IC輸出的最小開通時間與變壓器的感量是功耗的下限,它也不是不可變的,可通過調節環路使工作在間歇方式,當然環路的調節會麻煩一點．
我用MC44608,按DataBook上的重構原理,結果在STANDBY模式下電路工作在間歇啟動狀態,電路不啟動時功率小于3W(給我一個驚喜),但啟動時功率就上升,并且變壓器會響.不知如何解決.
0
回復
@蕭蕭下
如果IC可以提供途徑,比如象TOP之類,那就利用.如果沒這么現成,有一個辦法:做一個比較高電壓的繞組,比如80V,當然電流很小,需要待機時,用一個開關將該輸出接到反饋的采樣端去(比如431的1腳),當然要串個電阻,此時電路就間歇了,負載端幾乎完全失壓,間歇動作也不會被察覺.如果上述辦法可用,就感謝一個叫李岳剛的先生吧,從他那里聽來.
MC44608 是動態自供電方法,Vcc總是高于7V,芯片不會停止.所以不會因?yàn)楦淖冊驯榷綦?
當待機時可以調節Rcs到CS腳上的電阻來降低噪音.
當待機時可以調節Rcs到CS腳上的電阻來降低噪音.
