樓主不厚道騙人點擊.提供的連接與該文無關.

共模濾波電感在各種電源都普遍應用,也是你的專利?

這種破爛玩意兒還值得申請專利,白給都不要.自我感覺良好.

實用新型專利是不做實際審查的,任何一樣東西都可以申請,比如筷子你也可以申請成自己的專利,但是這樣的專利隨時都可以被駁回.連永動機都可以申請專利,只要沒有人與你計較,這個專利永遠都屬于你.

呵呵.您是沒找到吧,詳細的在網站的公告里,有此專利信息.

我早就這樣用的,這也能申請專利,真沒想到啊,呵呵.還有我看到90年代進口彩電的濾波電感也是這樣做的.

同意王工的說法!

多謝大家的關注!
由于資料下載不太方便,我將陸續上傳一些逆變電源濾波器設計方便的專利文獻以及我們的設計體會,還請諸位評判指教.

本實用新型涉及電子技術領域,特別涉及一種逆變電源的濾波器.
在逆變電源濾波器電感制作領域中,電感的繞法及接法包括:單磁環單電感,雙磁環雙電感.
    本實用新型提供了一種新型的逆變電源濾波器,所述濾波器中的電感是由一個磁環、兩個繞組構成,其中,所述兩個繞組以磁環的直徑為對稱軸繞在磁環上,如圖1、2所示;所述電感其接法是電感兩個繞組的兩異名端的兩端作為電感的輸入端時,兩個繞組的另外兩異名端的兩端接電容作為逆變電源的濾波器的輸出端,如圖3、4所示.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242872168.jpg');}" onmousewheel="return imgzoom(this);">

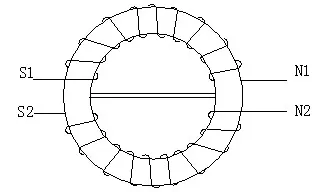

圖1 本實用新型的濾波器中的一電感繞法(接法1)的示意圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242872224.png');}" onmousewheel="return imgzoom(this);">

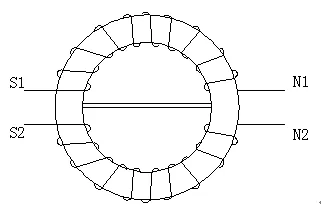

圖2 本實用新型的濾波器中的又一電感繞法(接法2)的示意圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242872620.png');}" onmousewheel="return imgzoom(this);">

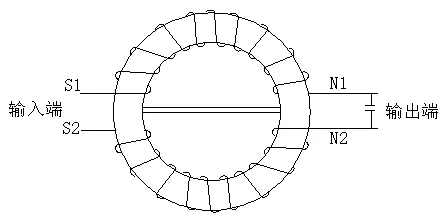

圖3 本實用新型的濾波器的一實施例的示意圖(接法1)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242872982.png');}" onmousewheel="return imgzoom(this);">

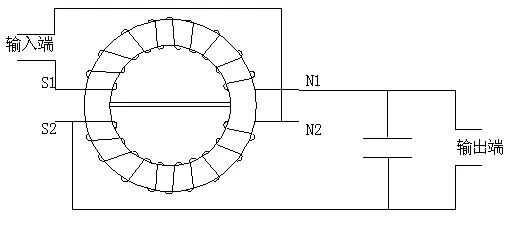

圖4 本實用新型濾波器中的又一實施例的示意圖(接法2)

這種類波器也能做專利!我2004年在深圳工作時,就給波音飛機與衛星上做過這種濾波器!我當時在一間屬于美國公司專業生產濾波器公司做的!當定單量是200萬個,測試時電感要在最高200度,最低-65度測試,電感量能變多少,我忘記了.濾波器,其實能做的工作就共模,差模信號的問題呵!

樓主厚臉皮呀,那么多人不感冒,他還說“多謝大家的關注! ”

這只是一個傳統的小玩藝,誰都認為沒有必要專利,樓主“占利”了.

這種結構的濾波器好像在單純的SPWM輸出H橋之后濾波不行吧.

希望測試數據可以給您一個答案

呵呵,多謝你的數據了,在這個數據里可以看到深層次的東西,畢竟FLUKE的那連個表也不是普通企業能買得起的.
我認為還是你說的:(2)圖7是雙磁環雙電感濾波器,這種要好些,只增加多了一個電感.

你趕快申請啊,不然有人搶了,有錢沒處花,交專利費吧

具體實施方式
    本實施例分別對單磁環單電感濾波器、雙磁環雙電感濾波器、以及用本實用新型濾波器中的電感(如圖1、圖2所示)及接法(如圖3、圖4所示)制成的同磁環雙電感濾波器做了測試,并對比說明本實用新型的優點.
1、測試條件:
(1)測試用純正弦波逆變控制芯片 HT1215;
(2)測試用電路如圖5:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242962396.png');}" onmousewheel="return imgzoom(this);">
圖5中所用儀表說明:A1為FLUKE 17B  電流10A檔直接串聯到電路中;V1為FLUKE 318;A2為FLUKE 43B  40A檔電流鉗;V2為FLUKE 43B 電壓測試針.
(3)測試用濾波電感的材料均為同一種材料,濾波電路的區別為不同的繞法及接法.
2、測試用濾波器電感不同的繞法及接法所實現的濾波電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242962448.png');}" onmousewheel="return imgzoom(this);">

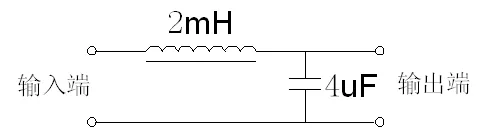

(1)圖6是單磁環單電感濾波器測試電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242962497.png');}" onmousewheel="return imgzoom(this);">

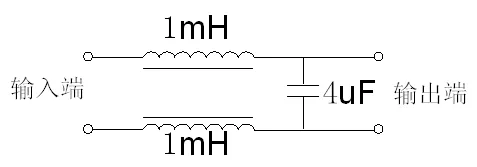

(2)圖7是雙磁環雙電感濾波器測試電路:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242962516.png');}" onmousewheel="return imgzoom(this);">

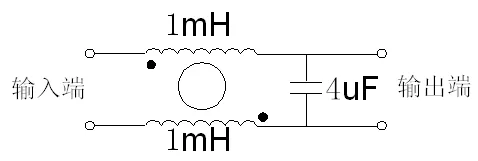

(3)圖8是同磁環雙電感濾波器測試電路:

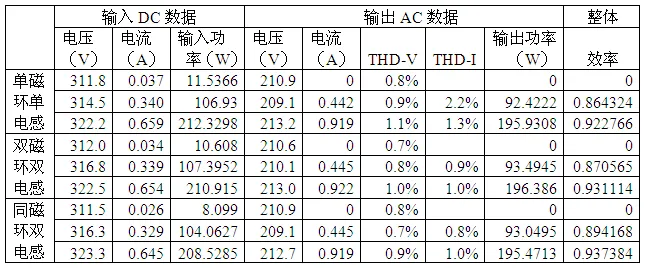

3、三種不同的濾波器電路的測試數據如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031242961983.png');}" onmousewheel="return imgzoom(this);">
對于相同的逆變主電路,用相同的電感量做成不同的濾波電感形式,測試數據有明顯差異.主要體現在:(1)逆變器在相同的輸出電壓及相同的輸出電流的情況下,逆變器的輸入電流不同,同磁環雙電感濾波器的逆變器輸入電流最小;(2)相同的輸出功率下逆變器的效率不同,同磁環雙電感濾波器的逆變器效率最高;(3)同磁環雙電感濾波器的空載損耗小;(4)同磁環雙電感濾波器保證了輸出相位的平衡.

看到一些比較有意思的東西,是一種三相四線制逆變電源的別人已公開的專利.簡單介紹一下,詳細的可以從專利網搜到.

摘要:
本發明提供了一種三相四線制逆變電源.由蓄電池、直流濾波電路、三相逆變電路和交流濾波電路所構成,直流濾波電路由兩個電解電容串聯構成,交流濾波電路由三個電感和三個無極性電容組成,其中,三相逆變電路的輸入正端和直流濾波電路的正端共接于蓄電池的正端,三個電感的一端分別對應接三相逆變電路的三個輸出端,三個無極性電容的一端分別對應接三個電感的另一端,三個無極性電容的另一端共接于兩只電感電容的串聯接點.特別適合飛機等對重量和體積要求很嚴格的場合使用.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031243300553.gif');}" onmousewheel="return imgzoom(this);">

兄弟是不是想把三個線圈搞到一個磁環上啊

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/30591243303598.gif');}" onmousewheel="return imgzoom(this);">王工太幽默了!

諸位仁兄好!
小弟初入泓芯泰業(www.harmotech.cn)工作不久,深為公司的創新文化和理念所感染,原以為發明創造都是偉大之舉.不過想想,我們這些學理工科的,所謂的把工作做好,不就是既能少花錢,又可以提高可靠性,最終把事情完成嗎?我所公開的專利既減少了一個磁環(省錢),又提高了效率(把事情辦好)一舉幾得的事情擴展了我這個新加入者的視野.心血來潮想展示一下,未曾想遭到了幾位大俠的如此“關注”......555.還望各位體諒一下新入門者的心意吧!
如今我公司又到了大量的各種功能的單相和三相逆變芯片,如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031243402134.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031243402180.gif');}" onmousewheel="return imgzoom(this);">
有關詳情 歡迎各位網上瀏覽www.harmotech.cn.

此上公開的三相四線制逆變電路是 四川省成都市佳靈電氣制造公司 的 發明 專利.
它的主要發明點是把兩個“中點”連在了一起.如圖示:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2997031243402336.gif');}" onmousewheel="return imgzoom(this);">
之后我還打算公開一些相關專利,讓我們這些初入道者相互交流學習一下,還望各位前輩多多指教,給點信心吧!

端午節就到了, 祝各位節日快樂!

兄弟呀,我勸你別走火入魔了,多出幾款HT芯片那是正事,這些專利你知道了還不如不知道,他發明了還不如不發明,為什么呢,因為這是大家都在用的東西,那不就是為了得到個“零線”用電容分壓一下嗎,也相當于第四個半橋.就算他跟誰較起勁兒來上法庭,他也贏不了,你何必去浪費這個時間呢,哈啊?

我也是覺得這些作者其實是提供了一些思路在里面,不管是發明呀,還是其他的一些想法呀,雖然可能大家也都在用,但一旦整理出來之后就會給人一種豁然開朗的感覺,原來如此如此,呵呵.
另外感謝王工關注我們的芯片,歡迎登陸我們網站www.harmotech.cn.我們會更加努力,使HT芯片產品能更多的滿足大家的需要.還需要各位前輩多多支持.

一種 三相四制逆變器電路,簡單的方法,卻蠻有實用性的哦!

摘要:
  本發明屬于逆變電路,尤其屬于三相四線制逆變器電路.本發明為一種三相四線制逆變器電路,包括由直流電源、三相逆變電路、交流濾波電路,三者依次相接,其要點在于:在三相逆變電路上并聯有中性點調整電路,它連接于直流電源、交流濾波電路之間.
  本發明的優點在于創造性地在電路中增加了一個中性點,強制性地使兩端的電壓保持一致,所增加的元件并不多,對原電路改動也小,卻使三相四線制逆變器電路在負載不對稱時輸出端也能有穩定的電壓輸出,增加了逆變器帶載能力.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2997031244189935.gif');}" onmousewheel="return imgzoom(this);">
主權項:
一種三相四線制逆變器電路,包括(上圖)直流電源(1)、三相逆變電路(2)、交流濾波電路(3),三者依次相接,其特征在于,在三相逆變電路(2)上并聯有中性點調整電路(4),連接于直流電源(1)、交流濾波電路(3)之間

請問各位同磁環雙電感1mh的匝數怎么計算確定呀?

請問濾波頻率和電感量怎么計算出來啊?謝謝了.

試出來的

試出來的
