求高手幫忙 300VDC300HZ轉220ACV50HZ
各位師傅您們好 我有一臺逆變器是12VDC轉220VAC的但是輸出是220VAC300HZ的好多地方都不好用啊,我想把220VAC300HZ變?yōu)?20VAC50HZ的,求高手們幫小弟想想辦法吧 我還有8只IRF840的管子能用的上嗎 謝謝各位 謝謝
全部回復(16)
正序查看
倒序查看
@苦命的四川人
誰能給我一份橋式直流交流變換電路圖
各位大俠師傅們謝謝你們對小弟的支持,我本來想給每位大俠都加分的,可是我不知道只能加一次,有對不起各位的地方請大家多多海涵吧.小弟在這里先謝謝各位了.逆變器是小弟自己做的,是最簡單的那種,沒有IC,小弟是初學者有很多不懂的地方還煩勞各位大俠多多指教.小弟的家鄉在偏僻的山村,那里經常停電,我只是想做一款逆變器給家里人夏天扇扇風扇看看電視用,如果那位大俠有簡單一點的電路圖能發一份給小弟嗎?小弟先謝謝大家了 小弟郵箱 sungangks@163.com
我自己做的逆變器是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3325931243428712.gif');}" onmousewheel="return imgzoom(this);">
可以改50HZ嗎? 謝謝各位 謝謝
我自己做的逆變器是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3325931243428712.gif');}" onmousewheel="return imgzoom(this);">
可以改50HZ嗎? 謝謝各位 謝謝
0
回復
@fsyuri
打開你的逆變器,看看里面的東東,變壓器是工頻的嗎?IC什么型號?再討論能不能直接在里面改
各位大俠師傅們謝謝你們對小弟的支持,我本來想給每位大俠都加分的,可是我不知道只能加一次,有對不起各位的地方請大家多多海涵吧.小弟在這里先謝謝各位了.逆變器是小弟自己做的,是最簡單的那種,沒有IC,小弟是初學者有很多不懂的地方還煩勞各位大俠多多指教.小弟的家鄉在偏僻的山村,那里經常停電,我只是想做一款逆變器給家里人夏天扇扇風扇看看電視用,如果那位大俠有簡單一點的電路圖能發一份給小弟嗎?小弟先謝謝大家了 小弟郵箱 sungangks@163.com
我自己做的逆變器是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3325931243428891.gif');}" onmousewheel="return imgzoom(this);">
可以改50HZ嗎? 謝謝各位 謝謝
我自己做的逆變器是這樣的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3325931243428891.gif');}" onmousewheel="return imgzoom(this);">
可以改50HZ嗎? 謝謝各位 謝謝
0
回復
@苦命的四川人
各位大俠師傅們謝謝你們對小弟的支持,我本來想給每位大俠都加分的,可是我不知道只能加一次,有對不起各位的地方請大家多多海涵吧.小弟在這里先謝謝各位了.逆變器是小弟自己做的,是最簡單的那種,沒有IC,小弟是初學者有很多不懂的地方還煩勞各位大俠多多指教.小弟的家鄉在偏僻的山村,那里經常停電,我只是想做一款逆變器給家里人夏天扇扇風扇看看電視用,如果那位大俠有簡單一點的電路圖能發一份給小弟嗎?小弟先謝謝大家了小弟郵箱sungangks@163.com我自己做的逆變器是這樣的 [圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/3325931243428891.gif');}"onmousewheel="returnimgzoom(this);">可以改50HZ嗎?謝謝各位謝謝
C1,C2容量增加,R2,R2阻值增加都可以降頻,但是為了電路對稱,必須同加或同減,盡量一致,否則燒管或空載電流變大.
0
回復

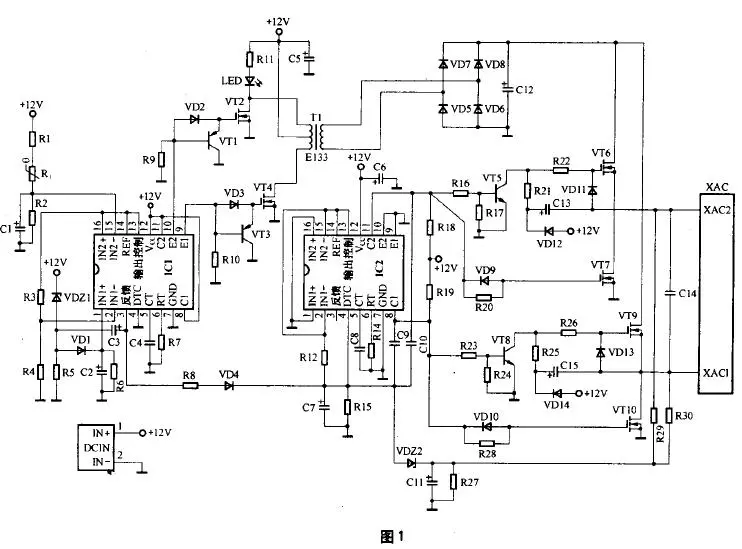

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2887451243432036.jpg');}" onmousewheel="return imgzoom(this);">
irf840剛好用得上.
0
回復
@liu偉
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/2887451243432036.jpg');}"onmousewheel="returnimgzoom(this);">irf840剛好用得上.
liu偉 謝謝你 請問您電路圖上怎么沒有管子的參數啊
0
回復
@苦命的四川人
liu偉謝謝你請問您電路圖上怎么沒有管子的參數啊
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2887451243773690.jpg');}" onmousewheel="return imgzoom(this);">

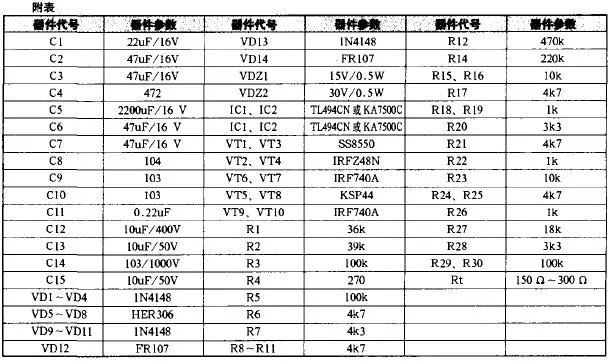

在這.irf740 400v 10A
irf840 500v 8A可以代替
0
回復
@liu偉
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/2887451243773690.jpg');}"onmousewheel="returnimgzoom(this);">在這.irf740400v 10Airf840 500v 8A可以代替
liu偉 真的太謝謝您了 我過幾天就去買材料做 謝謝您
