co2原理圖請教

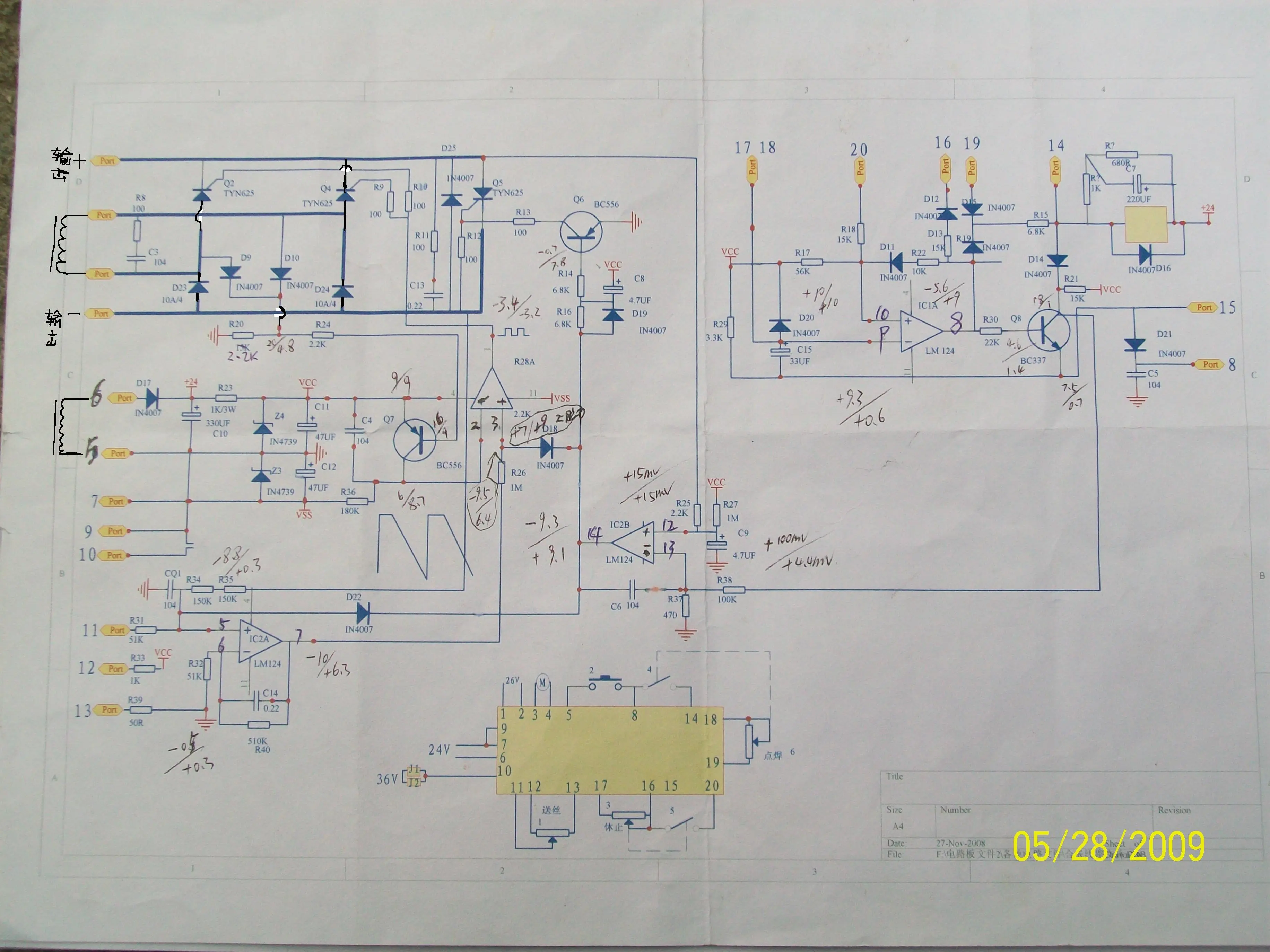

我這有一張?jiān)韴D就是co2焊機線路板的,請教各位大師這個圖的工作原理,希望能說的詳細些,比如,當2號開關閉合后哪幾個器件先動作,哪幾個后動作,斷開后又是哪個器件怎樣停的車呢,煩請賜教呀,感激不盡,我想修這個板現在只能找到板上的東西在哪,對這些原理不懂,

全部回復(6)

只看樓主

正序查看

倒序查看

700258

LV.5

2009-05-29 08:43

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1069051243557773.jpg');}" onmousewheel="return imgzoom(this);">

回復

yqtyc

LV.4

2009-05-29 21:03

@700258

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/1069051243557773.jpg');}"onmousewheel="returnimgzoom(this);">

你好,謝謝你幫我標出來,不過,5號腳是不接電源的,6,7號腳才是24V交流進電,5,8腳是開關線

回復

yqtyc

LV.4

2009-05-29 21:11

@700258

你能幫我分析一下,為什么VSS穩壓兩端不能達到正常的負九伏電壓,不接LM 324電壓就正常, 有哪幾個原因會影響VSS電源呀,

回復

wgegxxe

LV.4

2009-05-30 16:46

@yqtyc

你能幫我分析一下,為什么VSS穩壓兩端不能達到正常的負九伏電壓,不接LM324電壓就正常, 有哪幾個原因會影響VSS電源呀,

圖中5與7應該不相連吧
不接LM324正常,接上VSS不正常時電壓是多少呢
是否LM324損壞?

回復

yqtyc

LV.4

2009-05-30 19:25

@wgegxxe

圖中5與7應該不相連吧不接LM324正常,接上VSS不正常時電壓是多少呢是否LM324損壞?

正常電壓為對地負9伏,接上324電壓為負3.幾伏,324代換測試沒有壞,也換過幾個新的,324.,的1.2.3.腳不接入電壓會正常,但還是不能正常動作,按動開關沒什么反應
