可以叫人幫你們?cè)O(shè)計啊,我可以幫你們做啊.PF》0.95

可以發到我郵箱看看嗎???
我郵箱zhulichuiok@sina.com

我可以給你設計啊

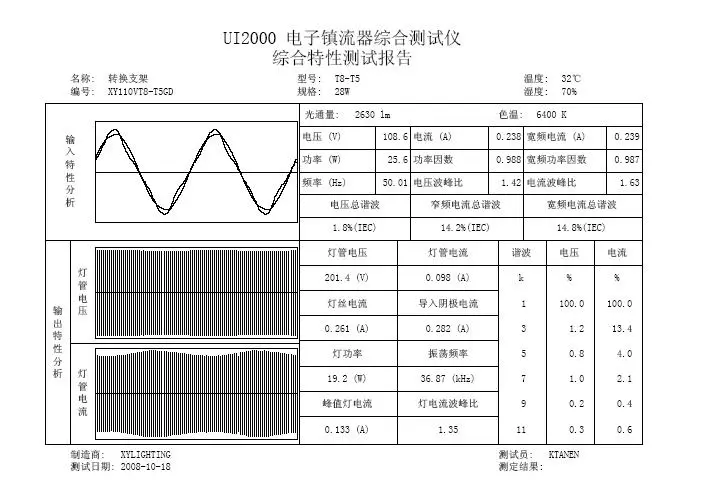

用有源功率因數抑制電路,110V可以做到0.98以上,看你調試!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/867241246608315.jpg');}" onmousewheel="return imgzoom(this);">

美中不足的是這個電路的損耗有6-7W,本人也正在調試中,看可否降低到4-5W

是帶什麼燈管的.多少W???

一看參數就知道是用有源濾波來做,但我覺得參數還是差了點,燈管電流竟然比燈絲電流還要小很多.

110V用APFC做的話,做到位0.99是很容易,如是T5燈管,5W以下的損耗是可以做到的.用PPFC 做14W的我有做過.PF:0.96損耗也就2.5W,但是28W做不了,啟動效果不好.我用的是高泵.

不用APFC,就用分立元件可以做到嗎,上次試了損耗太大,做的是T5 28W  一燈的

用分立元件都可以做的,用高泵加倍壓就可以做到你說的參數.

好人可以發一份原理圖看看嗎

直接用高泵電路就可以做了,我曾經用這樣的線路做過,現之前他們說的應該也可以,但是我覺得成本會高一點.

原理圖紙發下,好幫你分析下

不是APFC,是全分立元件做的,在陳老師的書籍里面有這個電路,各位可以自行參考,只不過具體參數要自己慢慢調試!

帶的燈管是T5-28W的,我有空把圖貼上來

不是APFC做的輸出波形有這么平滑?..高哦

其實我現在覺得T5與T8列系的燈一點都不能搞,也許是我搞得太多了吧!我現在好想搞無極燈與LED,但是公司卻不開發此項目,真的好慚愧啊!你把原理圖跟參數發給我,我?guī)湍惴治龇治?我的郵箱:LUGAORU@126.COM

其實也沒有什么特別,只不過是參照了一下APFC的做法,然后用分立元件的形式做而已,我也只生產過5000支,到現在有一年了,目前的反饋還算良好,不過也是沒有大批量的生產過,也希望各位一起做做這個實驗!檢查一下它的可靠性

你好!請問這個鎮流器大概需要多少銀子?電解三極管如何選擇?

就是陳老師書籍里面的有源濾波抑制電路,很普通,沒有什么特別之處,只不過是要根據實際情況進行相關的調試而已……一起多交流,QQ:283490730,請注明:電源網的朋友

我用的是22UF/450V電解,13005的管子,前級用07管,成本不是太高,相對于APFC還是便宜一點!可以看實際的情況再作選擇
