royer結構能不能設計成可調光電路阿!!請教高手
全部回復(10)
正序查看
倒序查看
@climbzhufeng
連續可調的阿,我現在有三種方案:1.在輸入端接入一個0-100歐幕(2w)的可調電阻.2.把電容C2變成可條的,3.在輸出端串聯一個0-200K的可調電阻.但是三種方法都有缺點第一種可能會發熱,不過是微熱,還好.第二種找不到0-100nF的可調電容第三種是電阻發熱量很高高手還有沒有其他辦法阿?
哈,我可不是高手,一起討論一下,用一個三極管,ce極串在輸入端,讓它工作在放大區,調節b極電流,應該在電感前,看行不行.
0
回復
@1314168
哈,我可不是高手,一起討論一下,用一個三極管,ce極串在輸入端,讓它工作在放大區,調節b極電流,應該在電感前,看行不行.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124239810.png');}" onmousewheel="return imgzoom(this);"> 0
回復
@climb

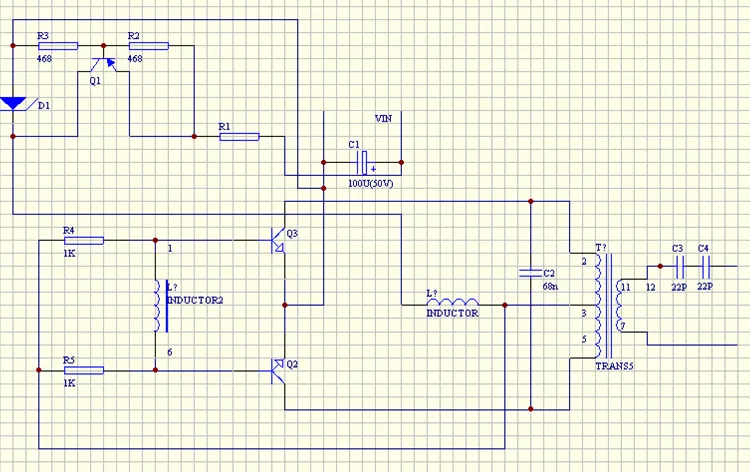

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1124239810.png');}"onmousewheel="returnimgzoom(this);">
R3用可調,先試試,不行的話,用NPN,R2用可調,不用穩壓管呢?可調電阻用大一點,量一下CE壓降,有壓降就有用了.
0
回復
