萊鳥的白金機求助
最近在電源網上瀏覽了一段時間,自己動手做了第一臺白金機,鐵芯是3*3*14,初級1.5*2并繞兩層約85匝,次級0.67繞6層約1050匝,電容是25UF的,白金是接觸器觸頭改的,空載時輸出電壓350V,帶40W燈泡時只有150V,還有白金的火花怎么也調不到大師們所說的那么小,始終有點外賤!請問各位大蝦們,這是什么原因?這機還能調得更好效果嗎?
全部回復(38)
正序查看
倒序查看
3*2.5*18....初2.5繞65匝...次0.64繞1200匝.30uf電容.都沒火花帶70w燈有120v..
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3280691244261242.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3280691244261242.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@liuzibing
3*2.5*18....初2.5繞65匝...次0.64繞1200匝.30uf電容.都沒火花帶70w燈有120v..[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3280691244261242.jpg');}"onmousewheel="returnimgzoom(this);">
為什么我的JJ會這樣呢?有哪們大師幫我分析分析?謝謝
0
回復
@fdsa868
本人十年前玩白金機當時用初級2.26100t次0.83800t調試100w燈亮度與市電相當電流10A以上,電魚效果一般(水質較好深一米寬兩米內).現又仿作兩個漁公參數所為的皆振機電流3A的.硅鋼片用有取向高導片子,一個2.5cmx2.5cmx145mm另一個2.5cmx2.0cmx185mm費了許多時間和精力來搞和調試都不能成功,3A的輸入電流輸出入水模擬用手來摸沒有麻的感覺!估計沒法電魚.這里也忘搞成功的魚友說說心得.
你十年前做那個鐵心多少?我現正有這料
0
回復
@fdsa868
鐵芯3.4x16.5cm疊厚3.0 8mm的銀觸點電容30-60微法均可.其時鐵芯大點小點無所未的(也不能太小)只要帶的起60W燈如市電亮就能電魚
其時白金機做大點功率還是好,因?yàn)殡婔~(yú)所處的環境非常惡劣有深-淺水清-混,魚竿距離控制非常重要.我一工友電魚我很服他哪卵崽人高馬大他的機初級用3.0mm線繞鐵心4.5x3.0x18cm機重8斤電瓶16v25AH調200W燈與市電相當電流估計20A以上,下水(小河0.8深不等)電魚一個多鐘頭電瓶放完電但他電的魚比較多
0
回復
@fdsa868
其時白金機做大點功率還是好,因?yàn)殡婔~(yú)所處的環境非常惡劣有深-淺水清-混,魚竿距離控制非常重要.我一工友電魚我很服他哪卵崽人高馬大他的機初級用3.0mm線繞鐵心4.5x3.0x18cm機重8斤電瓶16v25AH調200W燈與市電相當電流估計20A以上,下水(小河0.8深不等)電魚一個多鐘頭電瓶放完電但他電的魚比較多
我在廣東,我也做個諧振機,效果非常不好,根本電不到魚.
一定要有40W以上的功率才成
一定要有40W以上的功率才成
0
回復
@bmwx1997
你的彈簧這樣拉好像是不太合理,那么長的螺絲來回很費勁的
看看我的白金支架設計
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3222701244478098.jpg');}" onmousewheel="return imgzoom(this);">
有興起加我QQ聊聊1007917424
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3222701244478098.jpg');}" onmousewheel="return imgzoom(this);">
有興起加我QQ聊聊1007917424
0
回復
@電子奇跡
看看我的白金支架設計[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3222701244478098.jpg');}"onmousewheel="returnimgzoom(this);">有興起加我QQ聊聊1007917424

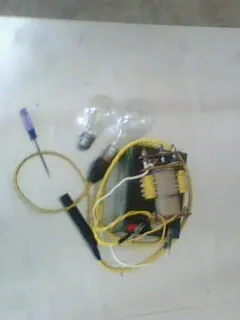

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3222701244478267.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3222701244478286.jpg');}" onmousewheel="return imgzoom(this);">

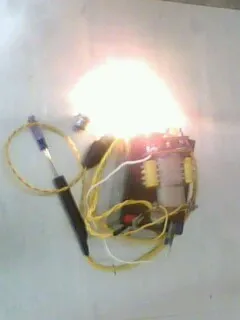

200W試燈
0
回復
@戰鷹
你的機子唯一的問題就是裝動片白金的那塊鐵片離鐵心太近,你把它拉離鐵心15-20MM再試一下.

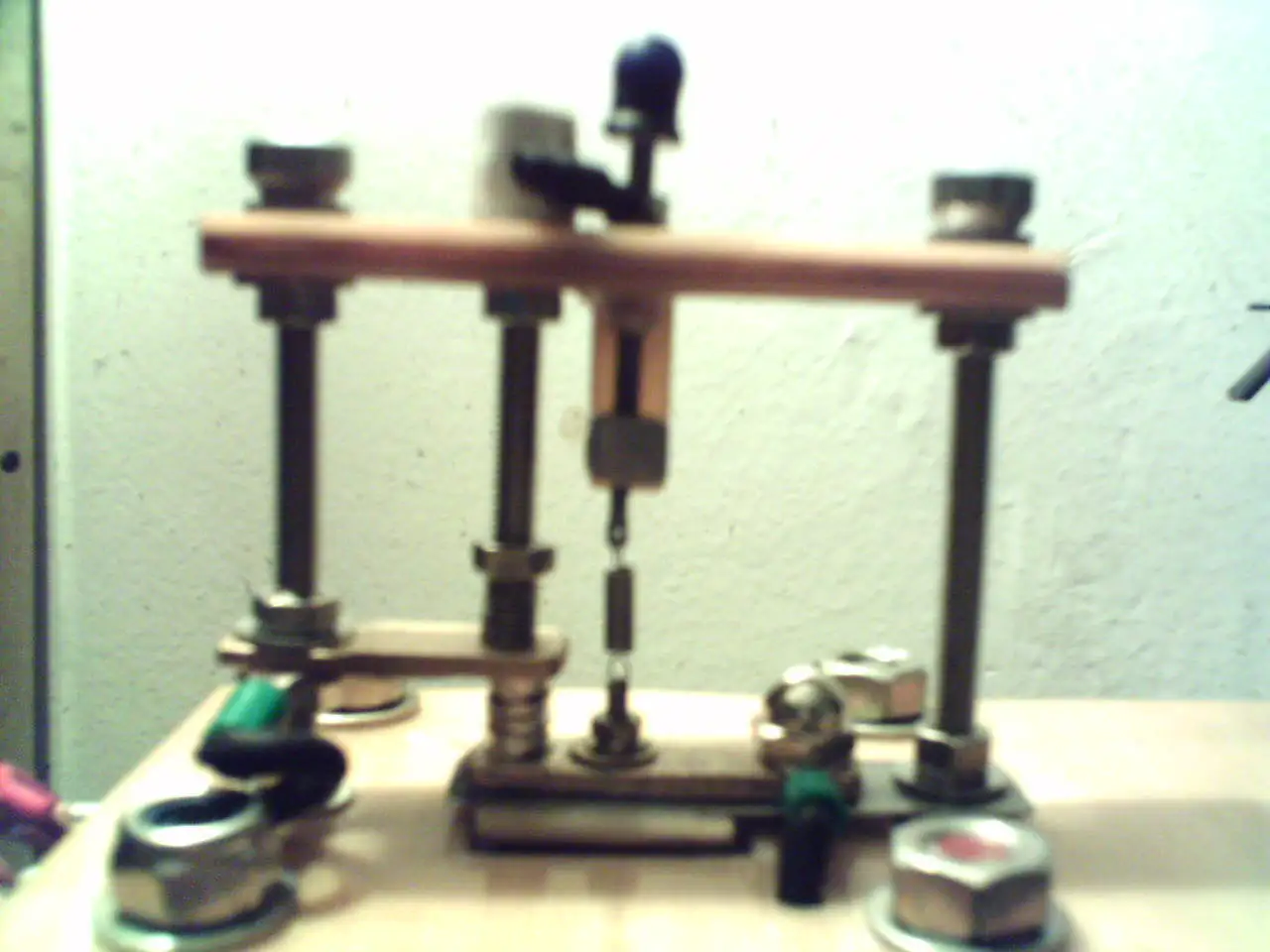

戰鷹師傅.問一下怎樣解決大負載時(200W左右)銀觸點金屬來回遷移的問題.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3216401244483280.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3216401244483280.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@fdsa868
本人十年前玩白金機當時用初級2.26100t次0.83800t調試100w燈亮度與市電相當電流10A以上,電魚效果一般(水質較好深一米寬兩米內).現又仿作兩個漁公參數所為的皆振機電流3A的.硅鋼片用有取向高導片子,一個2.5cmx2.5cmx145mm另一個2.5cmx2.0cmx185mm費了許多時間和精力來搞和調試都不能成功,3A的輸入電流輸出入水模擬用手來摸沒有麻的感覺!估計沒法電魚.這里也忘搞成功的魚友說說心得.
兄弟的機器電流3A?皆振????……???諧振是:有電感、電容和電阻元件的單口網絡,在某些工作頻率上,出現端口電壓和電流波形相位相同的情況時,(容抗與感抗相等,電路的阻抗為零)稱電路發生諧振.串聯諧振產生過電壓,并聯諧振產生大電流.不要把簡單的事搞復雜了,好用才是真道理.
0
回復
