急!!EMC問題

急!!EMC測試時傳導裕量大可幅射30M處超5DB,請幫分析可能產生之原因
全部回復(14)
正序查看
倒序查看
cldq
LV.4
2
2005-08-12 17:17
這要看你有否加差模電感.
0
回復
boland
LV.4
3
2005-08-12 17:28
在電源線上加個CORE看看!
0
回復
韋小寶
LV.6
4
2005-08-12 17:59
@boland
在電源線上加個CORE看看!
輸出端加一差模電感
0
回復
1314168
LV.8
5
2005-08-12 18:23
@韋小寶
輸出端加一差模電感
EMC不單是加磁珠,電感就能解決問題,有時候要看電路,說不定電路產生的干擾加什麼都沒用.
0
回復
cldq
LV.4
6
2005-08-12 19:38
@1314168
EMC不單是加磁珠,電感就能解決問題,有時候要看電路,說不定電路產生的干擾加什麼都沒用.
在理,先查出干擾源再下手整改會有效的多.
0
回復
newchoke
LV.4
7
2005-08-12 20:02

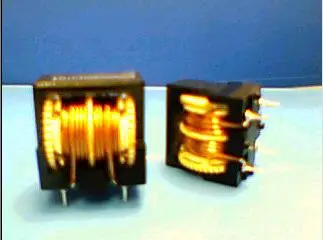

貼個COMMON CHOKE給你,希望對你的問題

有所改善.這款電感很效喲!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123848152.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
newchoke
LV.4
8
2005-08-12 20:06
@newchoke
貼個COMMONCHOKE給你,希望對你的問題有所改善.這款電感很效喲![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1123848152.jpg');}"onmousewheel="returnimgzoom(this);">
上面那一款適用于250W至450W的PC POWER
和工控電源.
下面這一款適用于60W以下的ADAPTER和開
關電源.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123848393.gif');}" onmousewheel="return imgzoom(this);">
0
回復
李賢周
LV.3
9
2005-08-12 20:59
首先要確認幾個問題:
1.你的線路架構是什么樣的?
2.你的PCB layout是否合理?
3.變壓囂的繞法很重要,有沒有去控制
0
回復
東&奕
LV.5
10
2005-08-12 21:38
@李賢周
首先要確認幾個問題:1.你的線路架構是什么樣的?2.你的PCBlayout是否合理?3.變壓囂的繞法很重要,有沒有去控制
采用RCC做的低功耗線路,輸出為5V/2.4A,變壓器采用次級夾初級的繞法.
0
回復
李賢周
LV.3
11
2005-08-12 21:43
@東&奕
采用RCC做的低功耗線路,輸出為5V/2.4A,變壓器采用次級夾初級的繞法.
變壓囂有沒有加法拉第屏蔽?
0
回復
東&奕
LV.5
12
2005-08-12 21:44
@韋小寶
輸出端加一差模電感
小寶兄:是在輸出線上加一電感吧?我已在次級整流側已加一3.3MH扼流圈.
0
回復
東&奕
LV.5
13
2005-08-12 21:46
@李賢周
變壓囂有沒有加法拉第屏蔽?
加了一層外銅皮接初級地,不可加與不加區別不明顯
0
回復
xujiahong
LV.4
14
2005-08-12 22:13
@東&奕
加了一層外銅皮接初級地,不可加與不加區別不明顯
貼個圖看看,參數有沒問題
0
回復
韋小寶
LV.6
15
2005-08-13 12:03
@東&奕
小寶兄:是在輸出線上加一電感吧?我已在次級整流側已加一3.3MH扼流圈.
是在輸出端加一環形CORE,感量大概300UH左右.這是我的一點意見,你試試.
0
回復
