在網上搜一下,一大堆關于更換IGBT的,但都是說要用帶阻尼管的,不帶的話還要外加一個.但我這里沒有加,且用了2年還沒出現什么問題.沒人對這個問題有興趣嗎?我只是想搞明白為什么.

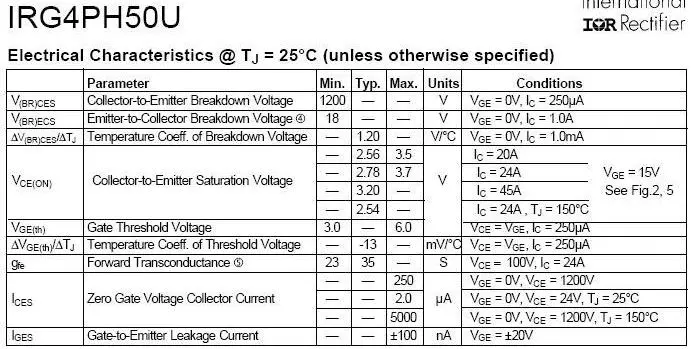

難道IGBT能承受反向擊穿的能量?datasheet上只說反向擊穿電壓18V,沒說電流多大,有沒有人能幫我解答一下.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/323351244706389.jpg');}" onmousewheel="return imgzoom(this);">

只要能量不過,是可以用的.最好在IGBT的CE間接一UF5408.

單管結構的電磁爐不用2極管

我都是這么認為的,我怎么看都覺得開關管那里沒有機會出現反向電壓.
只是見線圈并了一個0.3u的電容,不知到會不會諧振.如果發生了諧振,那么開關管就可能會承受反向電壓了.

呵呵,原理你都還不懂哦

hehe..都不是這行的...對這些有點興趣...

不是這樣的嗎?能說說原理嗎?

IGBT被反向擊了,只是這科IGBT很皮實;沒壞!并二極管是正招.

在什么時候IGBT會反向擊穿呢?
1)導通的時候是不可能的
2)關斷的時候,線圈向它并聯的電容充,該電壓與電源電壓疊加,電壓很高(如果沒有鍋的話,能量沒有釋放),IGBT承受的是正向的電壓.
3)如果關斷的時間較長,LC會發生振蕩(有鍋的時候可能不會振蕩).這時是維一會繪IGBT加反壓的時候.電源電壓近300V,LC振蕩時電容會達到那么高的電壓?jiǎn)?
接下來就是下一次的導通了...

IGBT關斷后,LC網絡發生電感電流為峰值;電容電壓為零初始狀態的LC振蕩,在振蕩的后半周期,IGBT的C極電壓隨時間而降低直置電壓出現負.

我又找了另一個來做試驗,結果燒了,一個會燒不個不會燒,奇怪.

謝謝各位了...

燒管子不一定是這個原因,不要再在這個2極管上折騰了

加二極管可以保IGBT不會被反壓擊穿.
