2U15W兩只三極管溫度不一致??

最近在調試一款2U15W的燈,上面的原理圖,110mm,實際功率14W左右,80度烤箱里170V,260V點了2天了沒有壞,但是打開燈發現三極管的上管處PCB板明顯比下管處的顏色更深,也就是上官溫度比下管應該高了很多!
雖然高溫點了兩天沒壞,但是始終覺得不理想,不太放心,改了幾次也沒什么效果,望哪位朋友能給點建議!!

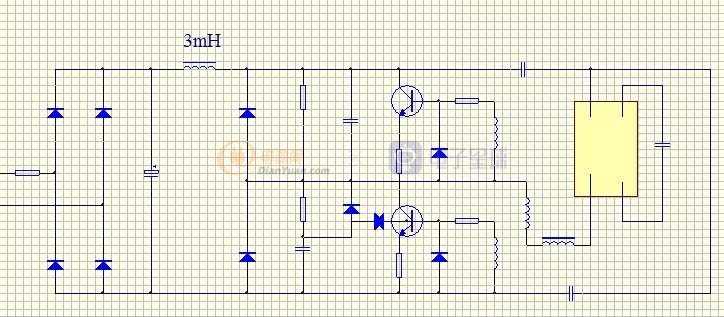

電解3.3uF/400V,三極管13003/TO-92,1.42芯片,磁環9*5*3,3:10:3,Rb-22Ω,Re-1Ω,限流電感EE16-3.0mH,0.21線,氣隙0.6,續流電容222,啟動電容332

全部回復(13)

只看樓主

正序查看

倒序查看

unique

LV.9

2009-06-11 15:37

"實際功率14W左右",“三極管13003/TO-92,1.42芯片”,太浪費了.

回復

hongzen66

LV.5

2009-06-11 15:41

電解是不小了點啊,加大吧,對燈管及三極管溫度都好去,還有你哪個母線串了個電感后面的電容多大啊,小了不行,畫板也重要.

回復

majianhai

LV.6

2009-06-11 16:44

@wade_3

母線上的工字電感后面哪有電容??沒有了啊...上管集射極之間的電容是222/1000V本不想用這么大的,但是用102和152高溫都過不了,郁悶!

加大Re試試,或加大扼流電感試試.電解小了點.用點溫汁測一下兩管溫度,倒底有幾度
或?qū)e間4007改為333電容試試看

回復

wade_3

LV.3

2009-06-11 16:49

@hongzen66

電解是不小了點啊,加大吧,對燈管及三極管溫度都好去,還有你哪個母線串了個電感后面的電容多大啊,小了不行,畫板也重要.

母線上的工字電感后面哪有電容??沒有了啊...
上管集射極之間的電容是222/1000V
本不想用這么大的,但是用102和152高溫都過不了,郁悶!

回復

廊橋星辰

LV.8

2009-06-12 08:33

@wade_3

母線上的工字電感后面哪有電容??沒有了啊...上管集射極之間的電容是222/1000V本不想用這么大的,但是用102和152高溫都過不了,郁悶!

電解用大一級,限流電感3.0mH,0.21線,氣隙0.6.圈數可能少了點.磁環改用9*5*4.

回復

wade_3

LV.3

2009-06-12 09:24

@廊橋星辰

電解用大一級,限流電感3.0mH,0.21線,氣隙0.6.圈數可能少了點.磁環改用9*5*4.

問下電解后面那個工字電感到底起什么作用,直接用跳線代替好像也沒什么變化!!

回復

majianhai

LV.6

2009-06-12 11:23

@wade_3

問下電解后面那個工字電感到底起什么作用,直接用跳線代替好像也沒什么變化!!

內銷一般不用電感

回復

廊橋星辰

LV.8

2009-06-12 14:31

@wade_3

問下電解后面那個工字電感到底起什么作用,直接用跳線代替好像也沒什么變化!!

現在這個電感對你產品的溫度影響不大.只針對EMC.中國人窮,精神糧食窮,知識也窮,所以內銷不用.呵呵.

回復

sztch2008

LV.5

2009-06-12 15:18

你這燈看來有點弦,量產出去應該會給你搞點事出來.續流電容過大.

回復

wade_3

LV.3

2009-06-13 11:05

@sztch2008

你這燈看來有點弦,量產出去應該會給你搞點事出來.續流電容過大.

的確是有點懸...烤箱里放了4天了,還沒壞,但是擔心批量生產會出問題,而且塑件是全封閉的PBT,一個孔都沒有...
樓上的兄弟,續流電流過大是從哪判斷出來的?應該怎么改進啊?
發射極電阻加到2.2還是一樣的上管比下管熱很多!
移相電容換成102和510溫度都比用222高很多
另外做了幾只常溫下260V老化了兩天打開發現磁環線有點變色!
郁悶中!!!

回復

13411683094

LV.7

2009-06-14 09:40

@wade_3

的確是有點懸...烤箱里放了4天了,還沒壞,但是擔心批量生產會出問題,而且塑件是全封閉的PBT,一個孔都沒有...樓上的兄弟,續流電流過大是從哪判斷出來的?應該怎么改進啊?發射極電阻加到2.2還是一樣的上管比下管熱很多!移相電容換成102和510溫度都比用222高很多另外做了幾只常溫下260V老化了兩天打開發現磁環線有點變色!郁悶中!!!

磁環10*6*5,2-5-2,Re2.2,續流電容152,三極管換13002

回復

13411683094

LV.7

2009-06-14 09:42

@wade_3

的確是有點懸...烤箱里放了4天了,還沒壞,但是擔心批量生產會出問題,而且塑件是全封閉的PBT,一個孔都沒有...樓上的兄弟,續流電流過大是從哪判斷出來的?應該怎么改進啊?發射極電阻加到2.2還是一樣的上管比下管熱很多!移相電容換成102和510溫度都比用222高很多另外做了幾只常溫下260V老化了兩天打開發現磁環線有點變色!郁悶中!!!

溫度不一致也有可能是兩只三極管存儲時間相差太大所致,可以測一下,沒有儀器的話就把兩只管子調換位置試試
