求Protel 99 SE自動布線改手工布線問題?
大家好!本人設計電路好幾年了,一直在用PROTEL 99SE,都用的是手工布線,自動布線用得很少,因為我一直都搞的單面板,成本比較低點,維修也很方便,在這種情況了公司還要我把成本降到最低,只能縮小板面,自動布線的話布通率就很低了,達不到想要的效果.但自動布線好處是走線不會錯,錯了能發現.一直在我布線有一個問題?在自動布線生成后,然后進行修改線條,有的走線我想加得粗一點,好看一點,將重新畫線在上面進行覆蓋加寬,但原來的線條會自動消失,如果直接雙擊線條加寬很難看,也很不方便.我上傳了一張圖片,01是手工布線,效果很不錯,02是沒有辦法雙擊加寬,很難看,跟焊盤也靠得太近,請高手幫我指點一下,自動布線后,手工修改能把重新畫的線條多次覆蓋上去嗎?而且以前的自動布線的線條也不消失,我在這里謝謝大家!!!
全部回復(6)
正序查看
倒序查看
@未來世界
朋友你好,能說得清楚點嗎?具體在那里設置?怎樣設置?

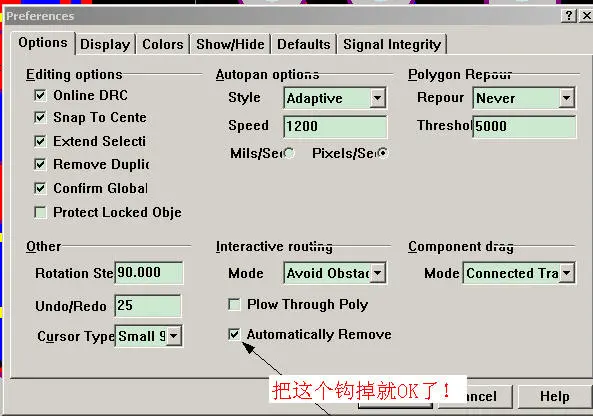

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/869871244792399.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@harry1982
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/869871244792399.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝上面這位兄弟,確實是這樣的,但是是把這個鉤去掉,不是鉤上.現在能自動布線再修改了,我很感謝,至少我又多一些對Protel 99更一步了解,下次再出現對Protel 99不明白再向你請教,同時也謝謝上面所有回貼的人.做人就應該這樣,不能太自私,這樣也利于自己的發展,有利于大家的發展,也利于電子業的飛速發展!!!
0
