其中的imp384與uc3842的功能和引腳相同.

1 是啟動電源用的.
2 是軟啟動用的.
3 是雙線并繞的意思.

1.標號為一處是啟動電路,實現快速啟動和輸出建立后斷開啟動電阻的功能.改為儲能電感的輔助繞組供電.標號二為軟啟動電路.2.標號3處指雙線并繞3.這個電路按照他的器件選擇來看應該不超過50W4.開架式的電源的話TX1可以選擇EC35的磁芯(按照原理圖上10:3的話),TX2選擇EE25的磁芯,TX1選UU9.85.資料上有說明振蕩頻率的選擇,一般是1.8/RT.CT,不同的廠家有細微的區別。

請問這里的軟啟動電路里為什么要用D1?

讓C1復位用

這里的開關pulse輸出是隨著comp的電壓變的嗎?或者說開關pulse輸出是comp對內部osillator的斬波嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124262031.jpg');}" onmousewheel="return imgzoom(this);">
這里的軟啟動電路里,DS1是怎么工作的呢?

不好意思!讓C1復位是什么意思呢?
電路最后肯定是C1的一端穩定在VREF(5V吧?),而comp pin肯定比VREF低,所以最后3極管就不動了,我不知道C1復位是什么意思?

c1復位應該是關機時給c1放電,再開機時使軟啟動電路有效

復位指每次電源關機后控制電容上的電壓歸0,如果電容不及時把電放掉,那么下次開機時軟啟動功能就失效了,這個IC我還不熟,我看看資料后再告訴你

FB腳和COMP腳正好相反,要在FB實現軟啟動的話,要讓它從高電平慢慢的降到2.5V,DS1穩壓管應該是讓加到FB的電壓=VCC-VDS1,還有一種可能是永遠不讓DS1擊穿,利用DS1未擊穿時的微小反向漏電流給電容充電

ok,考慮得真是周全,我懂了!

所以這個穩壓管只能保證它兩端的電壓在它的額定值(5.1-6.8)內,那么剛啟動的時候,PNP管子Vec的電壓就等于Vcc-Vdiode了,對吧?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124269113.jpg');}" onmousewheel="return imgzoom(this);">

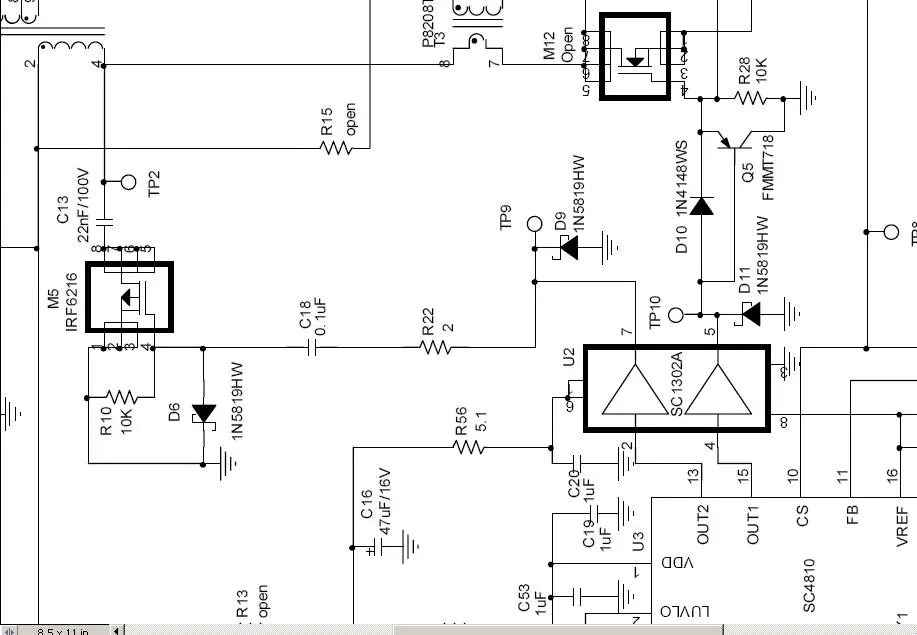

你好,再請看看這個電路的驅動!
為什么要用D9和D11呢?是為了保護U2的pin 5,7的電壓不要太負了嗎?
R28是為了和Q5一起在開關信號變低的時候,組成快速放電回路嗎?我知道如果不要Q5,只要R28,放電速度可能會慢些!但是如果不要R28,只要Q5呢?
另外,D6放那里是干什么的呢?D6放在那里,MOSFET的G還能到高電平去嗎?意思是幫我講一下,U2的pin 7輸出是如何通過C18,讓M5實現開關的!謝謝先了!

不好意思,還有一個問題,這個電路的過流檢測變壓器的secondary side為什么也要進行磁復位呀?(用二極管或者10K的電阻)

箝位管6216是PMOS,高電平截止,低電平開通,D6的作用是防止負尖峰和箝位低電平的,如果箝位管用NMOS的話,就可以不用C18+D6了,但就得換成隔離驅動了

不明白你的意思,變壓器肯定是要磁復位的,目前我們用的PWM電流型的IC一般都是檢測單向峰值的,一次側的電流又沒有雙向流動,當然要靠二次側復位了,而且如果取雙向流動的電流的話二次側只能檢雙向電流信號,峰值型的話不知道怎么用,平均值又檢不到,呵呵

我知道箝位管的導通條件,可是我不懂,在這里放了個D6 shotty diode,PMOS的G可以上升到高電平嗎?因為一高電平,D6就導通了呀!如果做防止負尖峰,那應該方向畫反了吧?

PMOS是高電平截止,G極并了一個10K的電阻后,懸空也是截止.低電平才導通的

這里有兩點不明白!
一:任何變壓器都要進行磁復位嗎?不管是緊密耦合的還是不緊密耦合的;也不管是主變壓器,還是感應電流的那個current sense transformer,甚至樓主的那個給輸入IC供電的那個變壓器;在任何拓撲結構里面的變壓器都需要復位嗎?
二:箝位和變壓器reset不是一個概念,但是比如有了這個有源箝位,就不需要磁復位了吧?那如果變壓器復位是用的磁復位,箝位電路就還用用吧?
三:在樓主的帖子里,電流互感器的復位是靠電阻R5(4.7k)的吧?但是主變壓器沒有復位電路吧?

可是,糟糕的是!我認為D6的正極不管來的是高電平還是低電平,D6都會把它箝位成0.5V左右吧?那這樣PMOS管不是總導通了?太糟糕了!

暈,不說了要低電平才會導通的嗎?這不是N溝道的MOS管

再問一個新的問題,看下面的兩張圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124276473.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124276490.jpg');}" onmousewheel="return imgzoom(this);">
這兩個電路都是forward topology,為什么給芯片供電的VDD從變壓器繞組取出來之后接法不一樣呢?
上面那個只接了個二極管就出來了,在開關管關斷之后,供電只能靠C1和C8維持了!
下面那個居然還接成了正激電路的形式!
請問這兩者的VDD供電是不是可以用同一種呀?

是呀!我也覺得我是白癡了!
可是我還是想弄明白!你不要拍我磚啊!
我知道P channel的mosfet是低導通!
我是不明白C18如何工作的,
我們這樣分析,假使現在不接D6,現在如果U2的7 pin輸出高,那么通過R22后,C18接R22的一端也隨之上升,然后C18接R10的那一端也隨之上升,這樣PMOS的G端就有了高電平!

另一種情況,現在把D6接回來,那么當C18接D6的那一端假如電平高于二極管的導通電壓,D6不就導通了嗎?那么P MOS的G端不管怎么樣就是不能跑到高電平呀!對嗎?這樣不是造成這個PMOS無論U2的pin 7輸出高還是低都是導通的了嗎?

如果你實在懶得理我了,就算了,我明天問我同學!謝謝

你是學這方面的嗎?我是剛了解這些東西,不知道可不可留個聯系方式
學習學習.

有源箝位也是提供磁通復位的一種方式,它也可以實現功率管的軟開關

U2的7PIN出來只有高或低兩種方式,為低時G級不是你所說的低電平,而是處于懸空壯態,其實C18的作用你直接去求解R22,C18,R10,D6構成的一階微分方程(Ciss忽略)就一目了然了,你可以看到G級上的電壓是個什么波形了.而且如果不加C18且繼續用PMOS(D6也存在),就像你所說的那樣,PMOS就會一直導通,如果去掉D6,要實現原來的時續,U2的7腳處還要加一級反向.你可以去你同學那問問,呵呵.

我是剛搞隔離電源!可以一起在這里討論
