電容與電阻該用什么參數!才能使輸出為12V或著5V來驅動LED!
  希望各位能夠給予小弟幫助---在此多謝了!

如果已知電源電壓和頻率,可直接計算出輸出在5V或12V時的電路阻抗.

該電路是通過漏電流降壓,輸出5-12V,很普遍的,一般是從左到右:630V/0.33UF并1/4W1M電阻,另并1/2W560K電阻,然后是橋堆,根據電流的大小來選折,后面并LED的可以用1/4W1K電阻,電容用22N可以了.請指教.
13157490500

謝謝你的支持!另外我在網上看到了另一個電路:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124441990.gif');}" onmousewheel="return imgzoom(this);">
        你看有沒有不對的地方---
         如果你要用此電路--你會選用什么參數?
  期待你的回答!

我也用的這種電路,還不錯!

請問此電路怎么從理論上計算出電流是多少?電流跟電壓跟頻率之間是什么樣的一個關系?謝謝!

你問的是哪個圖!?

在交流電路中,電容的容抗與頻率成反比.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124778036.gif');}" onmousewheel="return imgzoom(this);">
各位大哥!這又是一個電路,原本A.B點的輸出電壓為36V,可是后來不知為什么一下子變成了109V;請給予協助!
另外,望能提供更好的參數!

你是在空載時測的嗎>109V

也算是吧!因?yàn)長ED全燒死了!

你有多少LED呀怎么接的!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124794316.gif');}" onmousewheel="return imgzoom(this);">
這是完整的電路! 原本A,B點是36V的!我接了12顆LED!完全正常--可是不知道為什么就變成109V了!   那時LED已經燒死了!
   A,B點的電壓測量給空栽有關系嗎?

有!

能否具體的說一下呢?小弟在此先謝了!
另外,是否還能提供一些別的參數呢?我想你應該接觸很多了!

你用你第一貼的電路,就不會出現這樣的問題了`當電路不帶負載時電壓會很高的,所以輸出電壓是看負載的,電流是恒定的!

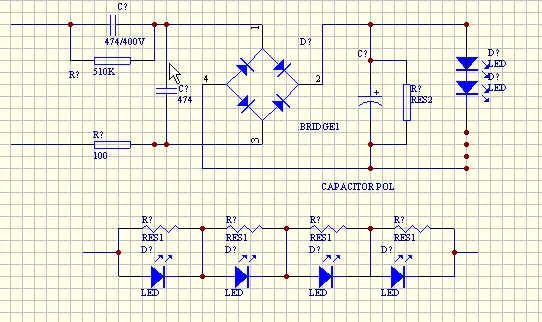

也來推薦一款不錯的RC電源500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124801645.jpg');}" onmousewheel="return imgzoom(this);">

謝謝你的支持!但能不能具體的標明參數呢?
  比如電阻用多大的,電容是多少UF的!

兄弟,在空間有限的情況下你能放這么多東西嗎?如果有足夠的空間那還不如用開關電源了!@
你的LED那部分電路太復雜了!

在LED串個小電感防止C的瞬間電流

在LED輸入端并個壓敏電阻呢?>不更好!

我看來,你的電路有一個顆LED燒了.

大家都不要急嘛! 如果不同意某些觀點!可以把自己所用的RC阻容降壓電路拿出來啊!  我想你們應該有更好的對嗎?

RC阻容降壓電路本來是很簡單的電路,你的電路要再串聯一個100/1W的電阻,什么事都沒有,我用了15年,現在只是LED有點老化

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124858533.gif');}" onmousewheel="return imgzoom(this);">
是這個嗎?在那里加串電阻?

220V輸入的那端!

是的,220V串聯一個100/1W的電阻.

哦!謝謝你們!  但是我想在輸出端多接幾個LED,把12顆變成18顆或36顆! 電路跟電路元器件的參數該怎么去改?  望能指點!謝!

都可以不動,除電容要考慮耐電

22uF的
