UC3854如何檢測其好壞?

這些天本人正在用UC3854做電源,可就是不知道如何檢測UC3854的好壞,以前看到過關于UC3842外加電源的離線檢測,不知道UC3854是不是也能這樣做,如果可以的話UC3854還要加什么測試條件.
全部回復(18)
正序查看
倒序查看
zyn1308
LV.4
2
2009-06-18 16:19
今天用UC3854搭了個電源,上電后電源沒有輸出,但用萬用表(數字的)測量UC3854各腳電壓時,當測到UC3854的第3腳,第4腳,第5腳時電源都突然能工作了,輸出也正常,不知道是什么原因,望高手賜教.
0
回復
cuiys1258
LV.3
3
2009-06-18 20:58
@zyn1308
今天用UC3854搭了個電源,上電后電源沒有輸出,但用萬用表(數字的)測量UC3854各腳電壓時,當測到UC3854的第3腳,第4腳,第5腳時電源都突然能工作了,輸出也正常,不知道是什么原因,望高手賜教.
可否說的具體一點?用示波器測一下3腳,4腳等的電壓波形看看怎樣?
0
回復
zyn1308
LV.4
4
2009-06-19 15:59
@cuiys1258
可否說的具體一點?用示波器測一下3腳,4腳等的電壓波形看看怎樣?

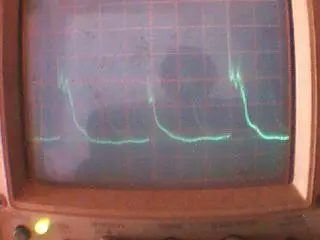

3腳有波形,4腳沒有 (也是上電UC3854沒有工作,用示波器點3腳時電源才正常)          500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/841071245398192.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
cuiys1258
LV.3
5
2009-06-19 16:00
@zyn1308
3腳有波形,4腳沒有(也是上電UC3854沒有工作,用示波器點3腳時電源才正常)          [圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/841071245398192.jpg');}"onmousewheel="returnimgzoom(this);">
3腳的波形應該是兩倍輸入電壓頻率,近似正弦波的波形
0
回復
zyn1308
LV.4
6
2009-06-19 16:22
@cuiys1258
3腳的波形應該是兩倍輸入電壓頻率,近似正弦波的波形
現在我測量的3腳波形,應該是電源正常時的波形,因為示波器探針點到3腳時電源就正常工作了,亦即此時3腳波形是正常的
0
回復
zyn1308
LV.4
7
2009-06-19 16:23
@zyn1308
現在我測量的3腳波形,應該是電源正常時的波形,因為示波器探針點到3腳時電源就正常工作了,亦即此時3腳波形是正常的
不知道這樣理解對嗎
0
回復
2009-06-19 17:45
很簡單,
  第一步:給3854接通12V輔助電源,去掉一些欠壓保護
  第二步:用示波器檢測輸出腳,
  第三步:手拿金屬材質的鑷子,碰一下3854的4腳,或者5腳,示波器上就有驅動波形.

  有波形的是好的,無波形的是壞的.
0
回復
zyn1308
LV.4
9
2009-06-19 21:03
@lizimo2006
很簡單,  第一步:給3854接通12V輔助電源,去掉一些欠壓保護  第二步:用示波器檢測輸出腳,  第三步:手拿金屬材質的鑷子,碰一下3854的4腳,或者5腳,示波器上就有驅動波形.  有波形的是好的,無波形的是壞的.
按照lizimo2006這位仁兄的說法,我的那塊UC3854是好的,而且UC3854未處于保護狀態,但UC3854上電后為什么不能正常工作呢?非要碰一下UC3854的3腳,4腳,或者5腳才行啊,這又是什么原因啊,希望lizimo2006指點指點.
0
回復
lizimo2006
LV.4
10
2009-06-20 13:04
@zyn1308
按照lizimo2006這位仁兄的說法,我的那塊UC3854是好的,而且UC3854未處于保護狀態,但UC3854上電后為什么不能正常工作呢?非要碰一下UC3854的3腳,4腳,或者5腳才行啊,這又是什么原因啊,希望lizimo2006指點指點.
看看3854的PDF文件,尤其是乘法器的公式.
加電無輸出,是不是你的反饋點電壓高于3V?,3854B的電壓反饋放大器的偏置電壓是3V,高于3V肯定無輸出.
0
回復
zyn1308
LV.4
11
2009-06-20 14:52
@lizimo2006
看看3854的PDF文件,尤其是乘法器的公式.加電無輸出,是不是你的反饋點電壓高于3V?,3854B的電壓反饋放大器的偏置電壓是3V,高于3V肯定無輸出.
仁兄所說的電壓反饋放大器的偏置電壓,是不是指UC3854第11腳的電壓啊,現在11腳的電壓為3.02V,這個電壓有問題嗎?
0
回復
cuiys1258
LV.3
12
2009-06-20 19:56
@zyn1308
仁兄所說的電壓反饋放大器的偏置電壓,是不是指UC3854第11腳的電壓啊,現在11腳的電壓為3.02V,這個電壓有問題嗎?
11腳電壓難道不應該是7.5V嗎?
應該與電壓基準相等才是呀!
0
回復
zyn1308
LV.4
13
2009-06-20 23:11
@cuiys1258
11腳電壓難道不應該是7.5V嗎?應該與電壓基準相等才是呀!
11腳電壓應該是7.5V嗎?當電源正常工作時(用表筆點第3腳時電源才工作),測UC3854第11腳電壓為3.02V,這又如何解釋呢?
0
回復
zyn1308
LV.4
14
2009-06-23 08:58
@zyn1308
11腳電壓應該是7.5V嗎?當電源正常工作時(用表筆點第3腳時電源才工作),測UC3854第11腳電壓為3.02V,這又如何解釋呢?
沒有人能幫幫我嗎?
0
回復
zyn1308
LV.4
15
2009-06-26 23:26
@zyn1308
沒有人能幫幫我嗎?
怎么沒有人能給我一點解決的思路啊
0
回復
hitwxx
LV.1
16
2009-08-04 18:41
@zyn1308
仁兄所說的電壓反饋放大器的偏置電壓,是不是指UC3854第11腳的電壓啊,現在11腳的電壓為3.02V,這個電壓有問題嗎?
你用的芯片是UC3854B吧  是的話 11腳的電壓應低于3伏 這是uc3854A\B跟UC3854的區別
0
回復
ajoue
LV.1
17
2010-06-11 11:26
我也碰到一樣的問題,請教下樓主怎么解決的?QQ 349015534  ajoue@163.com
0
回復
jackdd
LV.4
18
2013-03-27 16:33
@hitwxx
你用的芯片是UC3854B吧  是的話11腳的電壓應低于3伏這是uc3854A\B跟UC3854的區別
我也正在用UC3854B。請問一下,這個11腳的電壓為什么要低于3V??
0
回復
sem11
LV.1
19
2014-01-17 15:46
@lizimo2006
很簡單,  第一步:給3854接通12V輔助電源,去掉一些欠壓保護  第二步:用示波器檢測輸出腳,  第三步:手拿金屬材質的鑷子,碰一下3854的4腳,或者5腳,示波器上就有驅動波形.  有波形的是好的,無波形的是壞的.
你好,uc3854電路,不用鑷子點4、5腳時沒有波形輸出,點上時有波形輸出,這是什么原因呢?
0
