protel 99SE問題求助?
各位好,同一個文件里面,有三個PCB,有一個PCB中的元件單獨拉框選不了,我主要是想復制它,就是選擇不了,但全部選能行.但另外兩PCB都能單獨選.是那里設置不對呀?
全部回復(13)
正序查看
倒序查看
@harry1982
元器件庫中元器件防止位置不是居于坐標(0,0)或是附近,而是在較遠的位置.更改后就會好了!
問題補充一下,大約是這意思;是一塊PCB線路板已經手工畫好了,突然想到有個地方加一個二極管,然后從PCB線路板選擇一個二極管進行復制,就是拉框選不中這個二極管,畫的線條是選中了,就是選不中二極管,就沒有辦法進行復制這個二極管呀,因?yàn)槲伊硗庖环鵓CB圖能復制呀,應該是那里的設置不對才是呀?請大家給指點一下哦?
0
回復
@未來世界
問題補充一下,大約是這意思;是一塊PCB線路板已經手工畫好了,突然想到有個地方加一個二極管,然后從PCB線路板選擇一個二極管進行復制,就是拉框選不中這個二極管,畫的線條是選中了,就是選不中二極管,就沒有辦法進行復制這個二極管呀,因?yàn)槲伊硗庖环鵓CB圖能復制呀,應該是那里的設置不對才是呀?請大家給指點一下哦?

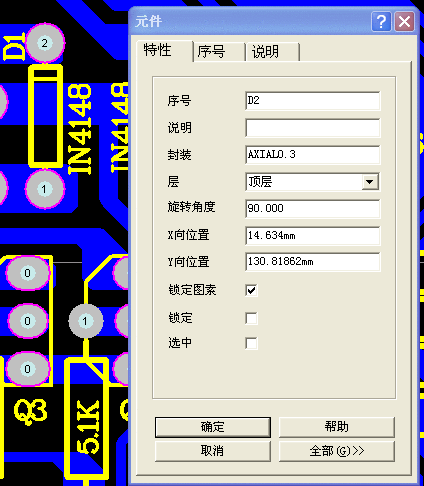

謝謝大家,我自己已經找到答案了,雙擊要復制的元件查看它的屬性,把那個鎖定圖素的鉤去掉就OK了.上傳一圖大家看一下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1152801245816571.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1152801245816571.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@未來世界
謝謝大家,我自己已經找到答案了,雙擊要復制的元件查看它的屬性,把那個鎖定圖素的鉤去掉就OK了.上傳一圖大家看一下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1152801245816571.gif');}"onmousewheel="returnimgzoom(this);">
呵呵,你的軟件不錯,全中文的,我的只漢化了主的目錄,能否分享?
0
回復
@未來世界
謝謝大家,我自己已經找到答案了,雙擊要復制的元件查看它的屬性,把那個鎖定圖素的鉤去掉就OK了.上傳一圖大家看一下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1152801245816571.gif');}"onmousewheel="returnimgzoom(this);">
鎖定圖標去掉后,元器件的各個部分就可以移動了.
和你說得問題不是一回事·
和你說得問題不是一回事·
