不錯,電解電容是不是有點大,開關松開時,還有輸出.

頻率6Hz到120Hz,脈寬還沒定,明天試機再調.可做高頻機場管,IGBT輸出后級.

上個圖看看,期待中

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3106541245848411.jpg');}" onmousewheel="return imgzoom(this);">

這圖上的c3 r3 d1不要,加了不容易工作.3角到2角直接加15k的電阻.

請問一下兩個可調電阻是多大的!謝謝!!!

還有C2 同C5 的參數!!!

一般選104

謝謝!!!

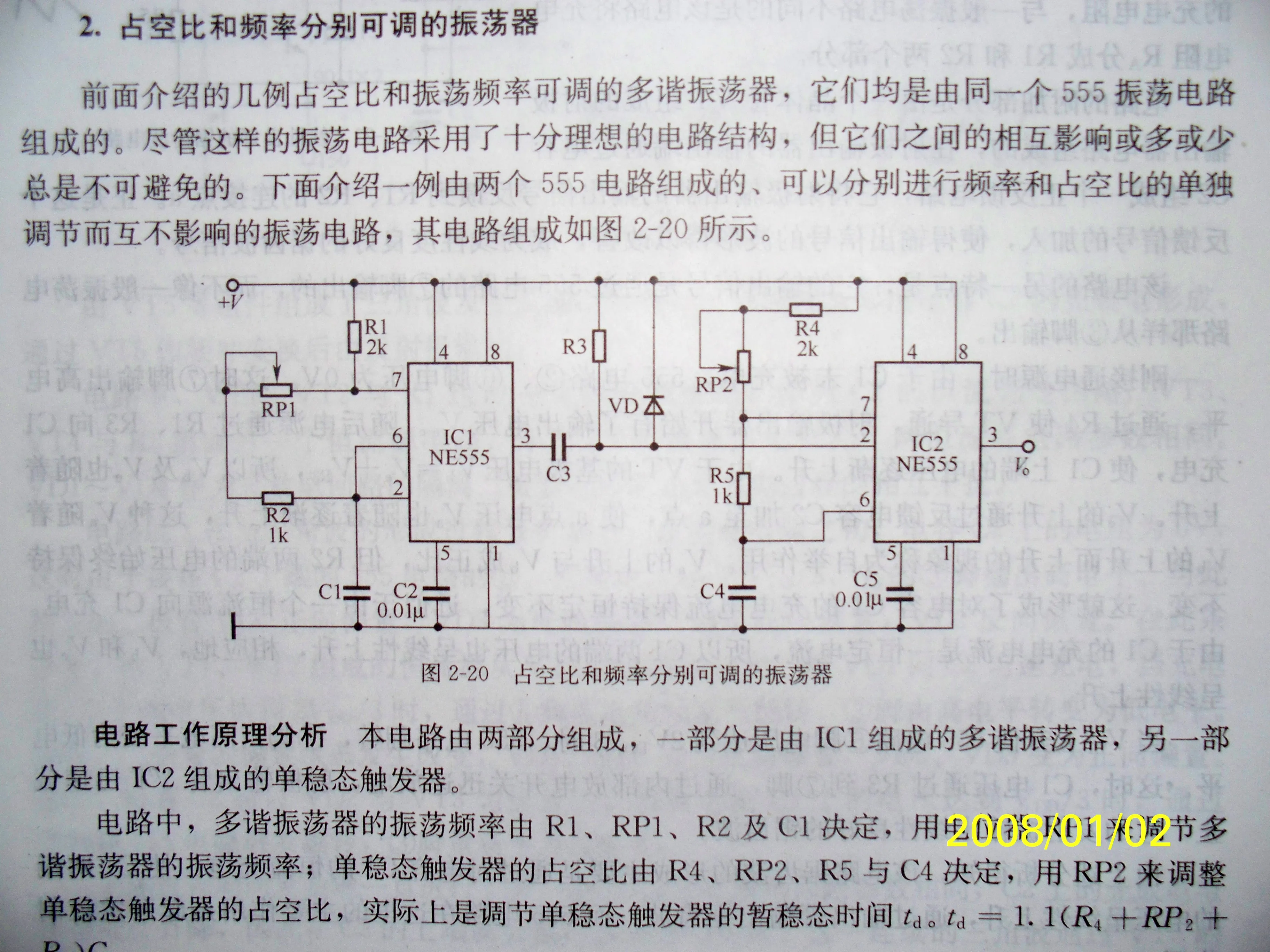

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3183501245967981.jpg');}" onmousewheel="return imgzoom(this);">

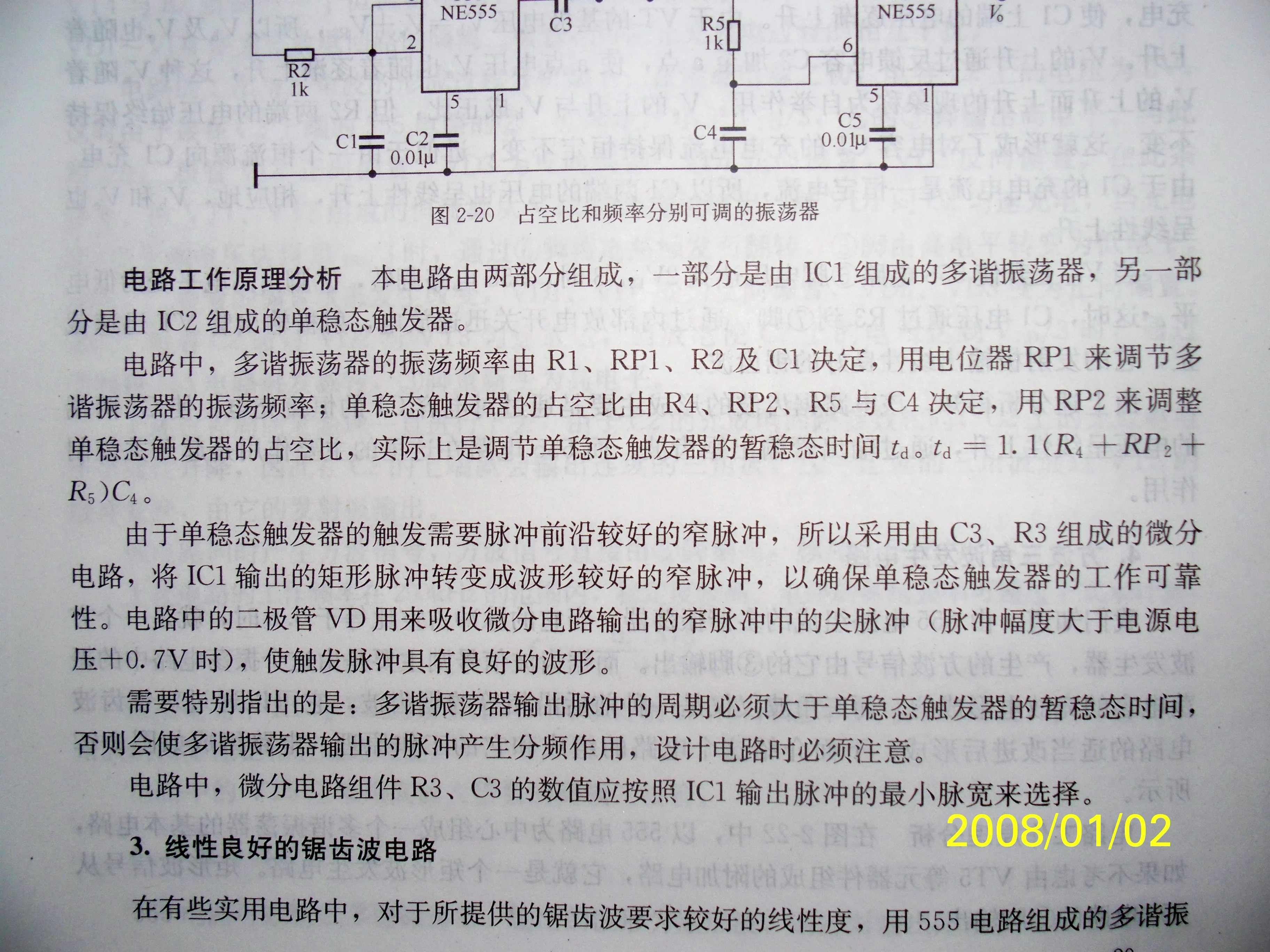

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3183501245968276.jpg');}" onmousewheel="return imgzoom(this);">

圖傳不全,不知是何原因.

C1 0.1    C2  1   C4  0.1   C5  0.047    P1  27K
   P2  47K  我的變壓器實際調試參數  ,頻率比設計時變動了,
                                      估計20Hz 到160HZ左右

樓主. 你雙 555   試機了沒有. 效果如何.

酒哥,你這個是什么書的

《555應用電路》

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3183501245986981.jpg');}" onmousewheel="return imgzoom(this);">

有這本收, 就厲害.  不知時面有多少555電路啊.

賣給你一本?

你拍幾張好用的555就行了嘛. 何必我買一本呢.

c2應該小些.C5要大些.不然會產生分頻.R3.C3是積分電路.D1是吸收電路

我在做三個555的驅動板呢,一個是計時保護,一個調頻,一個調寬

此帖已被刪除

兩個555是2555,
呵呵,那就是5555了!

哈哈,好久沒見你了

555+555=556
哈哈!

嗯,你好!我出門了!
