一款韓國小逆變手工焊

看看吧!
右側

頂側

主板

電源+主板

電源板

左側

前面板

主回路

外觀







全部回復(25)
正序查看
倒序查看
2009-06-28 08:57
有興趣的加我QQ123107263.
0
回復
h81848884
LV.6
3
2009-06-28 13:51
@zhanghejie
有興趣的加我QQ123107263.
請問,你的電話是多少,IC是什么型號的,有原理圖嗎
0
回復
h81848884
LV.6
4
2009-06-28 13:54
@h81848884
請問,你的電話是多少,IC是什么型號的,有原理圖嗎
是494吧
0
回復
石石
LV.7
5
2009-06-28 16:56
@h81848884
是494吧
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1817861246179383.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
石石
LV.7
6
2009-06-28 16:59
@石石
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1817861246179383.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1817861246179485.jpg');}" onmousewheel="return imgzoom(this);">有TL494,LM358,CD4069,PIC16F73
0
回復
石石
LV.7
7
2009-06-28 17:02
@石石
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1817861246179485.jpg');}"onmousewheel="returnimgzoom(this);">有TL494,LM358,CD4069,PIC16F73
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1817861246179672.jpg');}" onmousewheel="return imgzoom(this);">應該和我這個機器一樣
0
回復
h81848884
LV.6
8
2009-06-29 07:58
@石石
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1817861246179672.jpg');}"onmousewheel="returnimgzoom(this);">應該和我這個機器一樣
石工,你的這個機子的原理圖能發給我看看嗎,我的郵箱是H81848884@126.COM謝謝了
0
回復
2009-06-29 09:14
@h81848884
石工,你的這個機子的原理圖能發給我看看嗎,我的郵箱是H81848884@126.COM謝謝了
這機器我知道,控制板脈寬調制芯片是TL494,驅動電路用了好幾個IC,主電路IGBT半橋
0
回復
lhxue
LV.5
10
2009-06-29 18:45
@xuzhichao168
這機器我知道,控制板脈寬調制芯片是TL494,驅動電路用了好幾個IC,主電路IGBT半橋
應該是單管IGBT全橋吧?

不知道焊接工藝如何 ,它這個機器達不到其標稱值.

民用可以考慮.
0
回復
石石
LV.7
11
2009-06-30 08:49
@lhxue
應該是單管IGBT全橋吧?不知道焊接工藝如何,它這個機器達不到其標稱值.民用可以考慮.
是全橋的
0
回復
zhanghejie
LV.2
12
2009-07-01 17:29
@石石
是全橋的
494,全橋,有程序控制!
0
回復
lhxue
LV.5
13
2009-07-02 20:06
@石石
是全橋的
開關頻率20kHz?
0
回復
石石
LV.7
14
2009-07-02 22:20
@lhxue
開關頻率20kHz?
是的
0
回復
lhxue
LV.5
15
2009-07-05 11:10
@石石
是的
我曾經玩過一個這個機器,不是很“禁蹧”.

可能低價的機器都這樣吧!

另外,20kHz的頻率,那個個頭的主變壓器的功率余量不大,你可以測試一下溫升.標稱是60%,能達到35%就不錯.

呵呵 ,不過話又說回來,對小機器也不能過分要求,畢竟是低成本的東西.一分錢一分貨.
0
回復
正激
LV.5
16
2009-07-05 20:55
@lhxue
我曾經玩過一個這個機器,不是很“禁蹧”.可能低價的機器都這樣吧!另外,20kHz的頻率,那個個頭的主變壓器的功率余量不大,你可以測試一下溫升.標稱是60%,能達到35%就不錯.呵呵,不過話又說回來,對小機器也不能過分要求,畢竟是低成本的東西.一分錢一分貨.
感覺該機單管IGBT的使用太保守,頻率提高到30K應該有好效果
0
回復
lhxue
LV.5
17
2009-07-08 10:56
@正激
感覺該機單管IGBT的使用太保守,頻率提高到30K應該有好效果
韓國人是為了推銷其功率器件才向國內推出的該類型焊機.

不過,這種機型在國內競爭太激烈了,價格戰打的一塌糊涂,這個時候來湊熱鬧,占不到多大便宜的.


小功率單管IGBT的逆變焊機能否干的過MOS管逆變焊機,關鍵是成本能否更低,可靠性更高,還有就是開關頻率能否提高上去,我本人不看好它!
0
回復
www.com.cn
LV.5
18
2009-07-13 23:07
@lhxue
韓國人是為了推銷其功率器件才向國內推出的該類型焊機.不過,這種機型在國內競爭太激烈了,價格戰打的一塌糊涂,這個時候來湊熱鬧,占不到多大便宜的.小功率單管IGBT的逆變焊機能否干的過MOS管逆變焊機,關鍵是成本能否更低,可靠性更高,還有就是開關頻率能否提高上去,我本人不看好它!

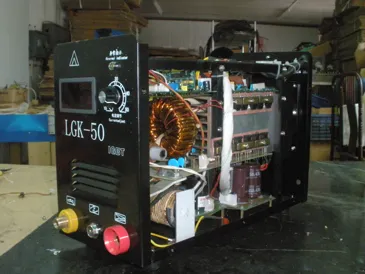

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2851661247497448.jpg');}" onmousewheel="return imgzoom(this);">
單管IGBT的,相同的體積和成本生產出來的焊機功率就是比MOS管的大!
0
回復
2009-07-14 12:31
@www.com.cn
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2851661247497448.jpg');}"onmousewheel="returnimgzoom(this);">單管IGBT的,相同的體積和成本生產出來的焊機功率就是比MOS管的大!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2351351247545890.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
tds88
LV.3
20
2009-07-17 01:30
@石石
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1817861246179485.jpg');}"onmousewheel="returnimgzoom(this);">有TL494,LM358,CD4069,PIC16F73
這個機器我的感覺還可以 我有全套的PCB 就是缺少單片機pic程序 哪個朋友解密了我可以分擔一點費用...就是有點矛盾 494 測試反饋不是很穩定 波形來回飄...改成3525  或者3526應該比較好..
0
回復
lhxue
LV.5
21
2009-07-17 08:39
@tds88
這個機器我的感覺還可以我有全套的PCB就是缺少單片機pic程序哪個朋友解密了我可以分擔一點費用...就是有點矛盾494測試反饋不是很穩定波形來回飄...改成3525  或者3526應該比較好..
它不是采用主變壓器原邊電流進行采樣的嗎?
0
回復
lyb2008
LV.4
22
2009-07-27 10:54
@tds88
這個機器我的感覺還可以我有全套的PCB就是缺少單片機pic程序哪個朋友解密了我可以分擔一點費用...就是有點矛盾494測試反饋不是很穩定波形來回飄...改成3525  或者3526應該比較好..
頂》》》》
0
回復
2009-07-27 12:38
@xuzhichao168
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2351351247545890.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2351351248669518.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
psiicomhk
LV.2
24
2009-12-07 15:54
板上做工挺規整
----------------------
快恢復二極管 富士 ESAD92-02 可提供.原裝,環保,貨源保證.
場效應管 富士 FMH23N50E 性能優于東芝Toshiba 2SK2837 以及仙童Fairchild IRFP460C!可提供.原裝,環保,貨源保證.
型號PDF文件:http://www.psii.com.hk/Public/Uploads/FMH23N50E.pdf

太平洋國際電子有限公司
國內接洽人電話:陳'R ①③⑦①④③⑨⑧④②⑤
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3295661251882073.png');}" onmousewheel="return imgzoom(this);">
0
回復
bcciwdx
LV.5
25
2009-12-08 07:35
@psiicomhk
板上做工挺規整----------------------快恢復二極管富士ESAD92-02可提供.原裝,環保,貨源保證.場效應管富士FMH23N50E性能優于東芝Toshiba2SK2837以及仙童FairchildIRFP460C!可提供.原裝,環保,貨源保證.型號PDF文件:http://www.psii.com.hk/Public/Uploads/FMH23N50E.pdf太平洋國際電子有限公司國內接洽人電話:陳'R①③⑦①④③⑨⑧④②⑤[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3295661251882073.png');}"onmousewheel="returnimgzoom(this);">
這款焊機還可以的,程序芯片是一塊PIC16C711吧
0
回復
bloon
LV.4
26
2010-02-18 18:24
@lhxue
韓國人是為了推銷其功率器件才向國內推出的該類型焊機.不過,這種機型在國內競爭太激烈了,價格戰打的一塌糊涂,這個時候來湊熱鬧,占不到多大便宜的.小功率單管IGBT的逆變焊機能否干的過MOS管逆變焊機,關鍵是成本能否更低,可靠性更高,還有就是開關頻率能否提高上去,我本人不看好它!
韓國的產品在中國確實價格很低,跟國產的都差不多,什么產品都這樣。
