用555做的驅動板波形圖請各位大師看看是否正常


這是原理圖

這是波形是在圖騰輸出那里測的,(還沒接變壓器,功率管)
請各位大師看看是否正常
全部回復(20)
正序查看
倒序查看
酷玩jj
LV.5
2
2009-06-29 21:29
放心用吧
場管耐壓要高點
0
回復
ha2ying
LV.5
3
2009-06-29 21:43
@酷玩jj
放心用吧場管耐壓要高點
我打算用IRFP260N
200V的耐壓,應該是夠了吧
0
回復
酷玩jj
LV.5
4
2009-06-29 22:15
@ha2ying
我打算用IRFP260N200V的耐壓,應該是夠了吧
夠了
0
回復
ha2ying
LV.5
5
2009-06-29 22:40
@酷玩jj
夠了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3109731246286318.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3109731246286334.jpg');}" onmousewheel="return imgzoom(this);">

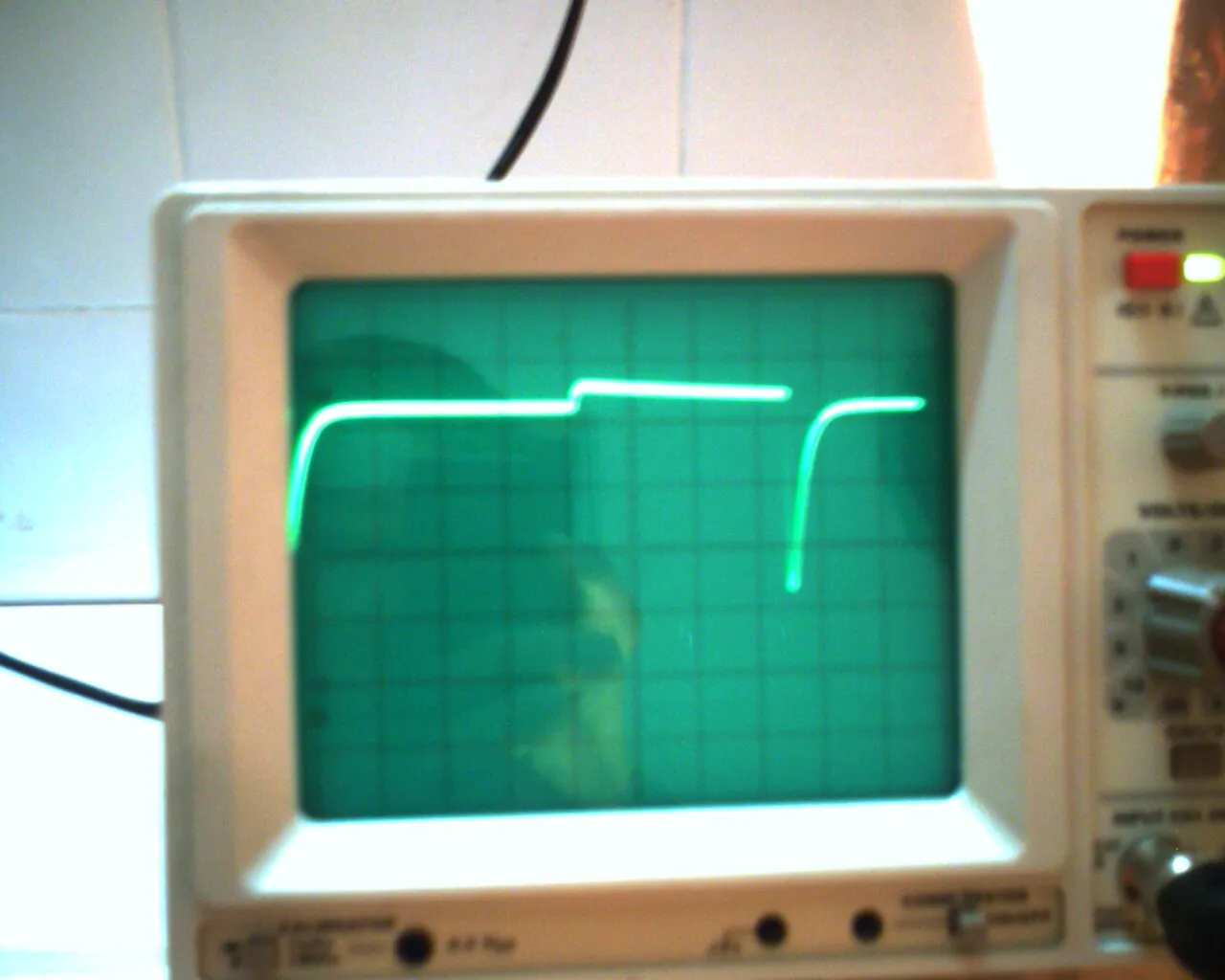

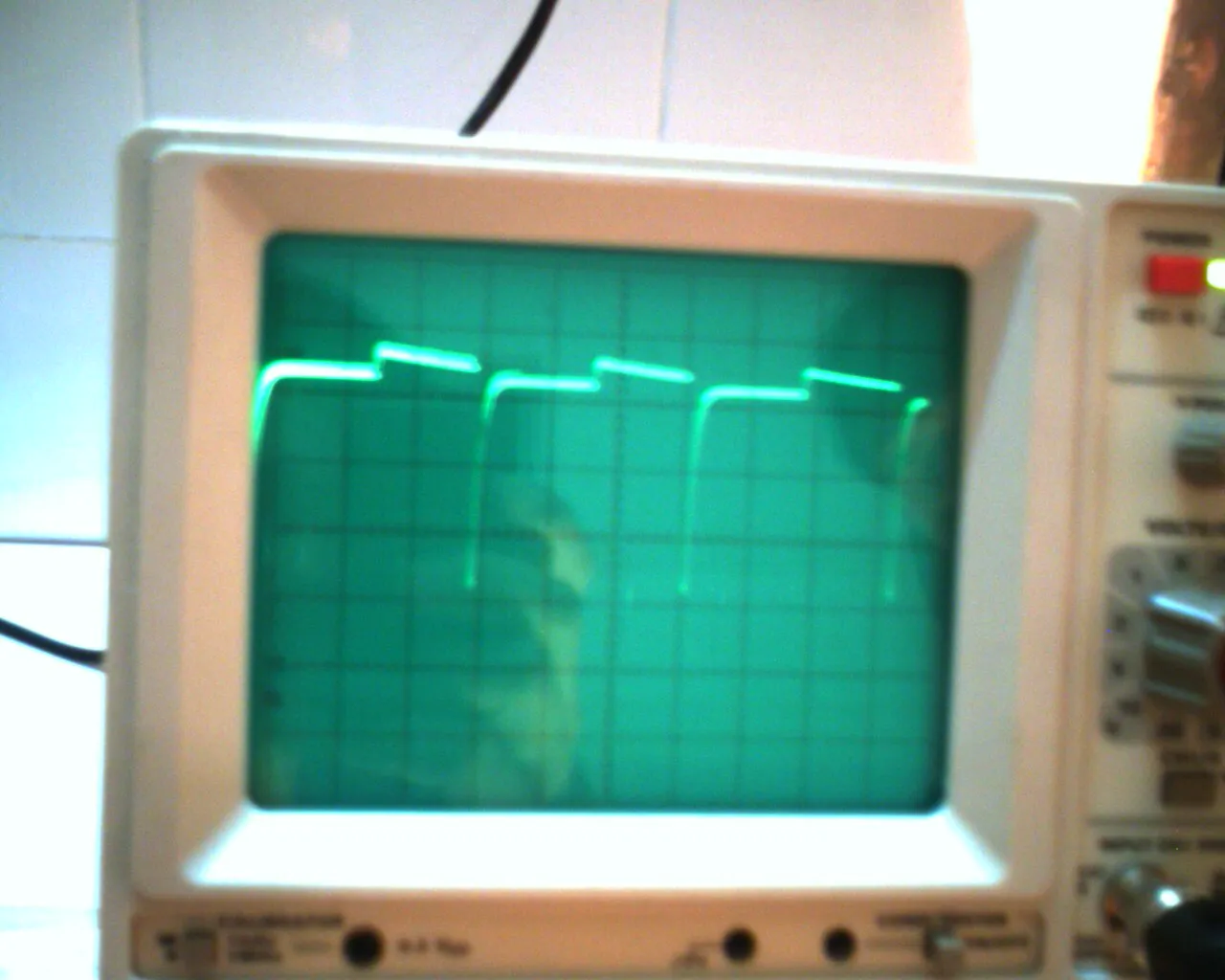

接上功率管和變壓器后輸出波形是這樣的,好像有點不對勁
0
回復
yitt
LV.9
6
2009-06-29 23:08
@ha2ying
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3109731246286318.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3109731246286334.jpg');}"onmousewheel="returnimgzoom(this);">接上功率管和變壓器后輸出波形是這樣的,好像有點不對勁
有什么不對嗎
0
回復
水陸空
LV.6
7
2009-06-30 09:15
@ha2ying
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3109731246286318.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3109731246286334.jpg');}"onmousewheel="returnimgzoom(this);">接上功率管和變壓器后輸出波形是這樣的,好像有點不對勁
難道像第一個圖才正常?
0
回復
酷玩jj
LV.5
8
2009-06-30 10:22
@水陸空
難道像第一個圖才正常?
沒發現有什么不對．呵呵
0
回復
luojun
LV.8
9
2009-06-30 10:53
@酷玩jj
沒發現有什么不對．呵呵
呵呵,不是相機拿反了
就是示波器放倒了
開個玩笑...
0
回復
yitt
LV.9
10
2009-06-30 11:19
@luojun
呵呵,不是相機拿反了就是示波器放倒了開個玩笑...
錯了不是
相機沒反
示波器也沒倒
出來的本來就是反峰
0
回復
hbzjcjw
LV.10
11
2009-06-30 11:22
@luojun
呵呵,不是相機拿反了就是示波器放倒了開個玩笑...
笑死人了,他測的是實際上MOS的DS之間的波形,當然是倒相的
0
回復
2009-06-30 20:51
@hbzjcjw
笑死人了,他測的是實際上MOS的DS之間的波形,當然是倒相的
他應該測的是 次級輸出.只是勾跟夾 接反了.
0
回復
ha2ying
LV.5
13
2009-06-30 21:07
@一路向北
他應該測的是次級輸出.只是勾跟夾接反了.
我測的的確是變壓器次級輸出端,是夾子和探頭搞反了,在此想問下各位大師我的前級和高壓輸出的波形正常嗎?
0
回復
yitt
LV.9
14
2009-06-30 22:03
@ha2ying
我測的的確是變壓器次級輸出端,是夾子和探頭搞反了,在此想問下各位大師我的前級和高壓輸出的波形正常嗎?
555直接推場管不知道可不可以.
0
回復
ha2ying
LV.5
15
2009-06-30 22:19
@yitt
555直接推場管不知道可不可以.
沒試過,應該可以吧,但直推肯定是帶不了幾個管子
0
回復
whqd
LV.5
16
2009-07-01 00:41
@yitt
555直接推場管不知道可不可以.
可以,555是圖騰柱輸出,但輸出電流200MA,推一二個,多了可能不行.
0
回復
yitt
LV.9
17
2009-07-01 11:43
@whqd
可以,555是圖騰柱輸出,但輸出電流200MA,推一二個,多了可能不行.
高頻的不行
后級頻率這么低
應該沒有問題吧
呵呵
有待大家驗證
0
回復
xuchao211
LV.2
18
2009-07-01 12:26
@yitt
高頻的不行后級頻率這么低應該沒有問題吧呵呵有待大家驗證
低頻應用555直推應該就可以了,加圖騰會降低推動電壓.
0
回復
2009-07-01 17:49
這波形太好了. 太整齊了.一點干擾都沒有. 看來零件擺放合理極了.
0
回復
ha2ying
LV.5
20
2009-07-01 18:27
@一路向北
這波形太好了.太整齊了.一點干擾都沒有.看來零件擺放合理極了.
我是拿萬能板順便焊的,合理就自然說不上了,各位大師請問這個輸出波形正常嗎?
0
回復
shanghaibs
LV.8
21
2009-07-13 00:05
這個圖有誤,按圖接法機器沒法工作.正確的接法應該在場管的G極上對地接一個1K的電阻.
