在滿載81VAC時VDS波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1428051246442568.gif');}" onmousewheel="return imgzoom(this);">
電壓再往下調VDS更惡心

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1428051246442608.gif');}" onmousewheel="return imgzoom(this);">

首先就是在從83VAC再往下調時感覺占空比一下子拉到0.5感覺在83VAC以前才0.3的樣子.這是一個問題.
再往下調,則在MOS管導通周期出現一要豎著的根子.(感覺是提前關閉)
請各位朋友幫忙分析下,不甚感謝

當然,如果把輸出總功率調小則沒有上面的不良效果.但減小功率電阻亦不會有好的效果

大小波,環路有問題
U1是PNP吧?

U1是PNP 那是短路保護電路
但我感覺這不是大小波.
以前大小波一般都是高壓會出現在的.
目前這主要是83-81VAC這個階段,占空比會從0.3一下子變到0.5左右,且這時輸入功率是增加的.在印像中低壓一般是輸入功率減小吧..當有那個棍棍時,VDS峰值電壓好高.且輸入功率增加..
對于環路我都調了好多次了,431那里用大電容小電阻或是大電阻小電容都試過了,沒效果...對于3  4腳RC 1 2腳RC都調過了.就是不行呀...
另我這電路是四路輸出的,輸出整流管上還沒加RC網絡,我試著加C也沒什么效果..
電路只能在83V-500VAC穩定,在83VAC以下就不行了,但我是要到65VAC的呀..

500vac波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1428051246500592.jpg');}" onmousewheel="return imgzoom(this);">

圖片沒弄好.一會再拍過
目前我在65VAC跑時,輸入功率由82VAC的30W跑到40W 這10多的W的功率不知道是吃在哪去了..然后輔助繞組那個二極管擊穿..IRFBG30難以上手,比較熱.
另在220VAC正常跑時,我有一路是15V/0.5A的 用HER207也老是擊穿.后來我摸了下HER207好燙,感覺是熱死的.

看錯了,輔助繞組HER207沒擊穿..

UC3843D掛了個

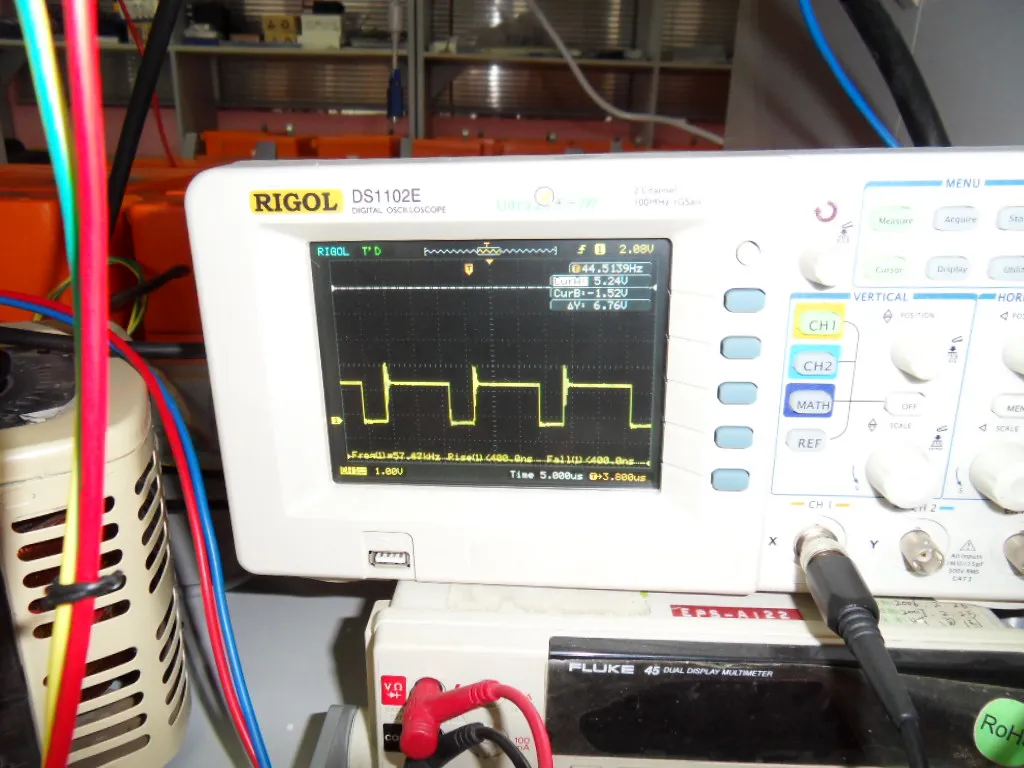

81VAC是的波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1428051246505504.jpg');}" onmousewheel="return imgzoom(this);">

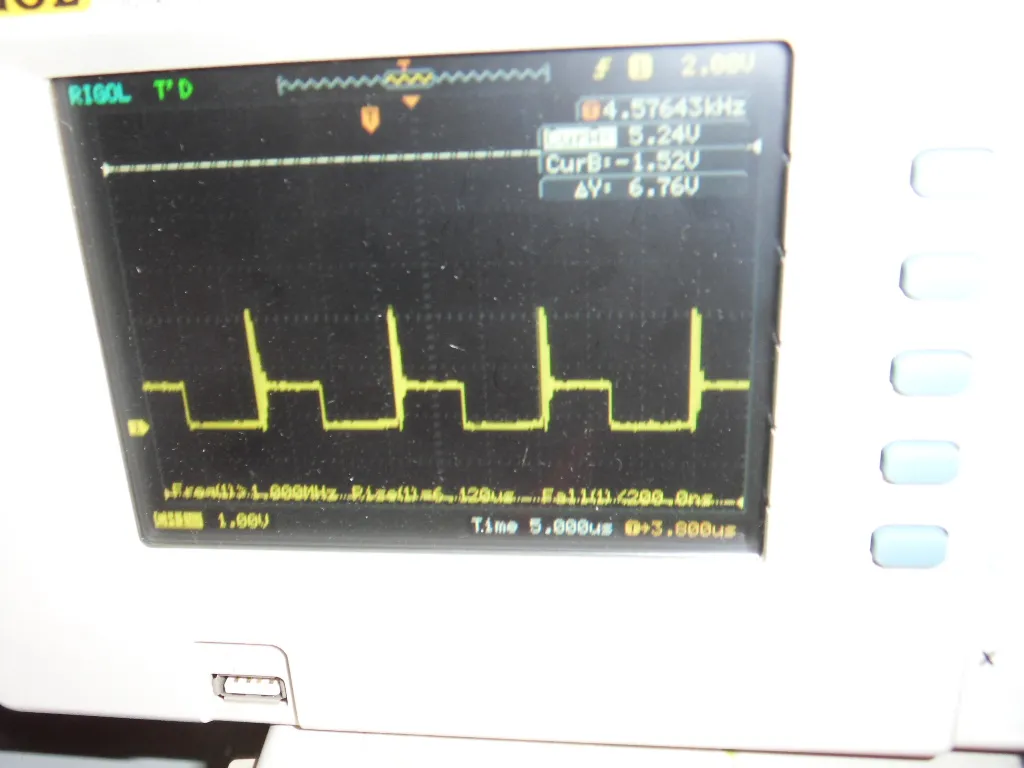

79VAC左右的波形(就是81VAC往下調一點點)

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1428051246505583.jpg');}" onmousewheel="return imgzoom(this);">

主要是這二個電壓之間占空比怎么一下子拉得這么大..
請各位朋友幫忙分析下,謝謝

我曾經也遇到這種情況，經過長時間調試以及參考http://bbs.dianyuan.com/topic/220840，發現是由于變壓器原邊等效電容太大以及mos導通瞬間給GS充電使得開通瞬間流過uc3843的3腳電流取樣電阻的電流尖峰很大，造成uc3843電流反饋誤操作引起pwm提前關段（占空比幾乎為0），繼而引起下周期占空比必須增大（保持輸出電壓不變），形成震蕩。解決方法我是把uc3843換成uc3845（因?yàn)?845最大只能輸出50%占空比，注意開關頻率會加倍，要重新調節4腳R),加大mos管柵極串聯電阻使導通變得相對緩慢（會影響效率，但是開通電流尖峰回下降）。最后還比較穩定。
