DC TO DC Vin 9-24V Vout 12V1.2A 求救

請問各位DX有沒有什么效率可以到85%的電路,尺寸限制在35*28mm.不勝感激!!!
全部回復(35)
正序查看
倒序查看
cary.chen
LV.6
2
2005-08-29 09:40
LM3488應該可以滿足.
0
回復
dcdc
LV.2
3
2005-08-29 09:47
@cary.chen
LM3488應該可以滿足.
搭一下LM3488,電流出不來,帶載電壓就下來了.
0
回復
2005-08-29 10:19
需要隔離嗎?
我有個9-32輸入,輸出12V/3.5A,效率86%
非隔離,尺寸31*19
0
回復
洪七公
LV.9
5
2005-08-29 16:21
同一顆IC同時實現升降壓比較困難.建議先降壓到5V,再升壓到12V.我司降壓芯片見資料,品質穩定,價格和供貨期都很好.如需要請聯系
rightway@rightwaychina.com1125303579.pdf
0
回復
buzhi
LV.2
6
2005-08-29 16:23
@洪七公
同一顆IC同時實現升降壓比較困難.建議先降壓到5V,再升壓到12V.我司降壓芯片見資料,品質穩定,價格和供貨期都很好.如需要請聯系rightway@rightwaychina.com1125303579.pdf
不需要隔離,可否支持下小弟.
0
回復
洪七公
LV.9
7
2005-08-29 16:27
@buzhi
不需要隔離,可否支持下小弟.
支持,可以啊.
0
回復
buzhi
LV.2
8
2005-08-29 20:04
@洪七公
支持,可以啊.
謝謝,能否將電路發給我?
0
回復
cary.chen
LV.6
9
2005-08-30 09:17
@buzhi
不需要隔離,可否支持下小弟.
用LM3488就可以同時實現升降壓的功能,且外部回路簡單,其實很多IC都可以實現升降壓的功能,你要求的輸出功率又不是很大,完全沒有必要先降壓再升壓,大大的浪費.一個2576的價格就比LM3488高出了很多,何況后面還要一級升壓IC,在兩級轉換之后,效率也會是個很大的問題,所以這不是一個好的方式,個人認為還是用單個IC,在成本和效率上都會有優勢的.
0
回復
buzhi
LV.2
10
2005-08-30 10:45
@cary.chen
用LM3488就可以同時實現升降壓的功能,且外部回路簡單,其實很多IC都可以實現升降壓的功能,你要求的輸出功率又不是很大,完全沒有必要先降壓再升壓,大大的浪費.一個2576的價格就比LM3488高出了很多,何況后面還要一級升壓IC,在兩級轉換之后,效率也會是個很大的問題,所以這不是一個好的方式,個人認為還是用單個IC,在成本和效率上都會有優勢的.
不可能是用兩個IC的,空間也不允許,LM3488沒用過,不知道效率多高.
0
回復
洪七公
LV.9
11
2005-08-30 10:52
@buzhi
謝謝,能否將電路發給我?
什么電路?你按著我們規格書中的電路搭基本就可以了.外圍很簡單的.還有我們的2576是國產的,比NS的LM2576便宜很多,當然不清楚LM3488的價格,不知道怎么比較.

先降壓后升壓這在車載產品方案中早就在用了,這樣在輸入電壓寬范圍變化時輸出表現可靠些.最大3A也能保證電流余量.如果不是做低檔產品,1.2A的電流最好不要選最大電流在1.2A的IC,否則用1.5A 的MC34063A也能做了,只要幾毛錢.但會燙人,帶載能力不夠的.還可能通不過安規認證.

你給我你的聯系方法啊?或者M(jìn)SN:qianhua@163.com, Email:rightway@rightwaychina.com
0
回復
buzhi
LV.2
12
2005-08-30 15:22
@洪七公
什么電路?你按著我們規格書中的電路搭基本就可以了.外圍很簡單的.還有我們的2576是國產的,比NS的LM2576便宜很多,當然不清楚LM3488的價格,不知道怎么比較.先降壓后升壓這在車載產品方案中早就在用了,這樣在輸入電壓寬范圍變化時輸出表現可靠些.最大3A也能保證電流余量.如果不是做低檔產品,1.2A的電流最好不要選最大電流在1.2A的IC,否則用1.5A的MC34063A也能做了,只要幾毛錢.但會燙人,帶載能力不夠的.還可能通不過安規認證.你給我你的聯系方法啊?或者M(jìn)SN:qianhua@163.com,Email:rightway@rightwaychina.com
我是覺得可以用一個IC做到的,2576太貴,兩個加起來那不是????哈哈.....
0
回復
sunyuan
LV.4
13
2005-08-30 17:19
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1125393569.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
sky**
LV.4
14
2005-08-30 18:39
@sunyuan
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125393569.jpg');}"onmousewheel="returnimgzoom(this);">
LM3478之類的升壓芯片,采用SPIC電路結構完全可以實現.該芯片我試過5-36VDC轉+18VDC/0.5A且成功.
0
回復
jiany-zheng
LV.1
15
2005-08-30 20:05

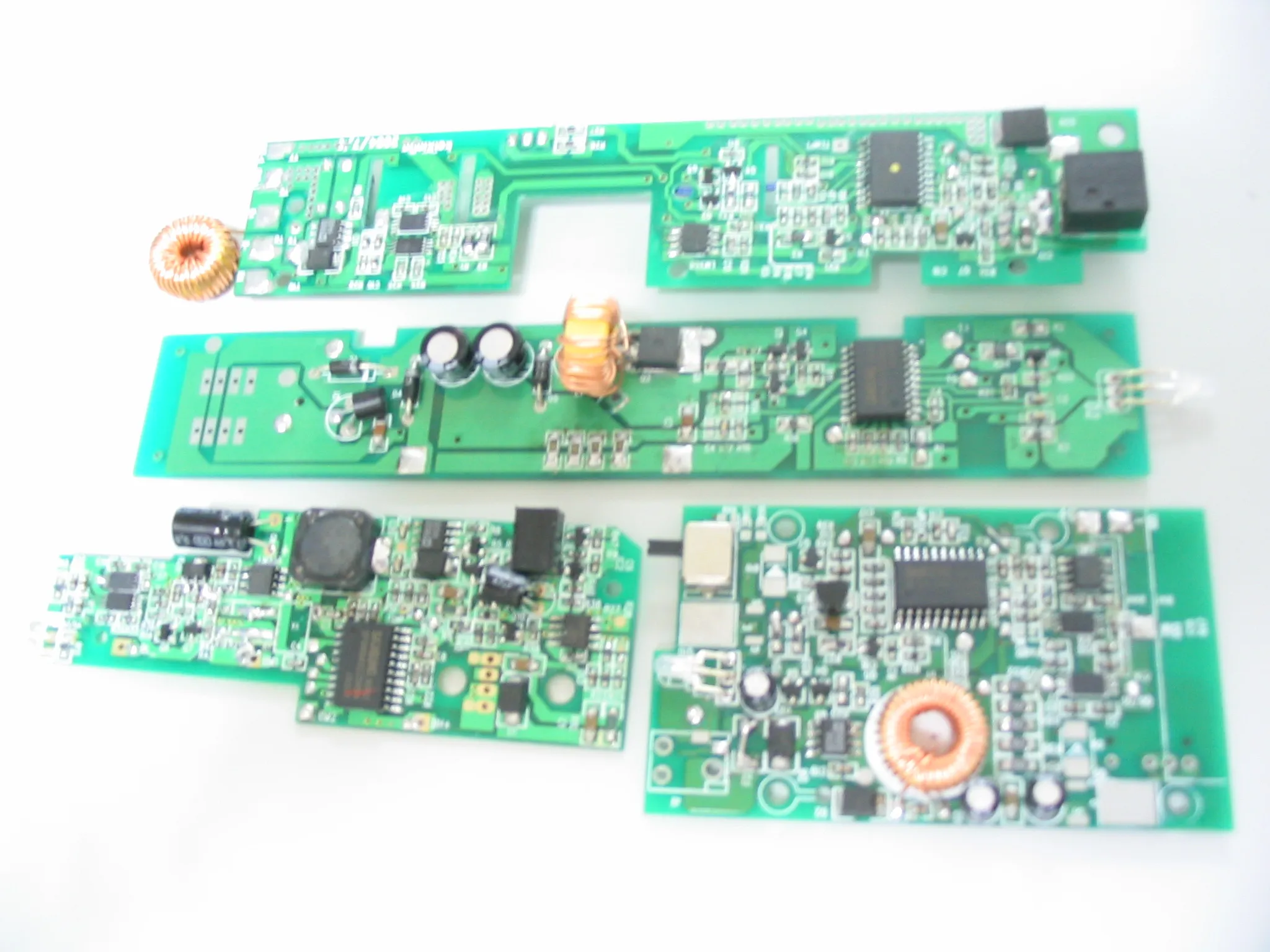

這種方案我司做了很多,效率>95%,性格比高.如有興趣請與我聯系!0755-27822284 鄭生 jiany-zheng@163.com500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1125403508.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
再回首
LV.6
16
2005-08-30 20:10
@sky**
LM3478之類的升壓芯片,采用SPIC電路結構完全可以實現.該芯片我試過5-36VDC轉+18VDC/0.5A且成功.
LM3478還顯復雜一些,可以用LM2585(2586)等構成SPIC電路更為簡單好用.注意耦合電容的選擇.
0
回復
buzhi
LV.2
17
2005-08-30 20:21
@jiany-zheng
這種方案我司做了很多,效率>95%,性格比高.如有興趣請與我聯系!0755-27822284鄭生jiany-zheng@163.com[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125403508.jpg');}"onmousewheel="returnimgzoom(this);">
關鍵是價格還有尺寸,并不是說做不出來,我的E-MAIL:ceuzhi@yahoo.com.cn,可不可以先發點資料過來看看
0
回復
powerone.
LV.6
18
2005-09-08 20:31
@大唐之鳳凰小筑
需要隔離嗎?我有個9-32輸入,輸出12V/3.5A,效率86%非隔離,尺寸31*19
我有一個案子不要隔離,9-24V輸入,12V/1.2a輸出,能傳上你的方案嗎?先謝謝了!
0
回復
atx
LV.7
19
2005-09-08 22:45
最廉用3843
0
回復
atx
LV.7
20
2005-09-08 22:47
@jiany-zheng
這種方案我司做了很多,效率>95%,性格比高.如有興趣請與我聯系!0755-27822284鄭生jiany-zheng@163.com[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/32/1125403508.jpg');}"onmousewheel="returnimgzoom(this);">
老兄偷拍的嗎,如此模糊?
0
回復
LV.1
21
2005-09-09 15:30
@atx
最廉用3843
hh:1682  95%
0
回復
coolkiller
LV.6
22
2005-09-09 17:27
@powerone.
我有一個案子不要隔離,9-24V輸入,12V/1.2a輸出,能傳上你的方案嗎?先謝謝了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126256090.jpg');}" onmousewheel="return imgzoom(this);">

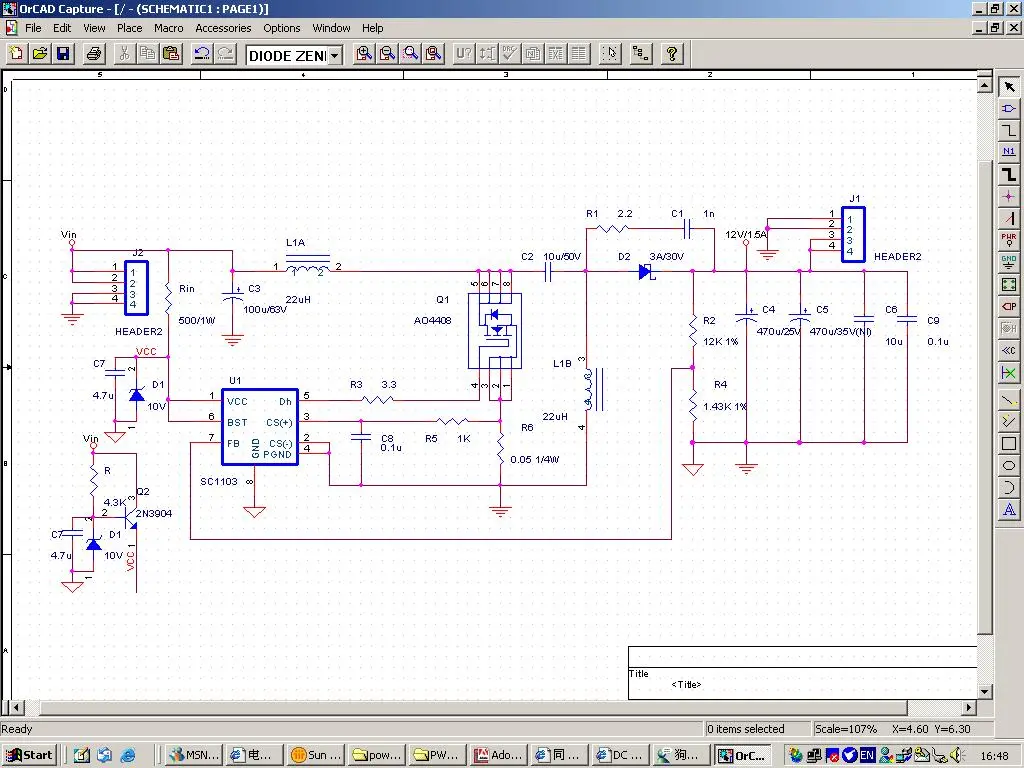

這個原理圖
+
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126256283.jpg');}" onmousewheel="return imgzoom(this);">

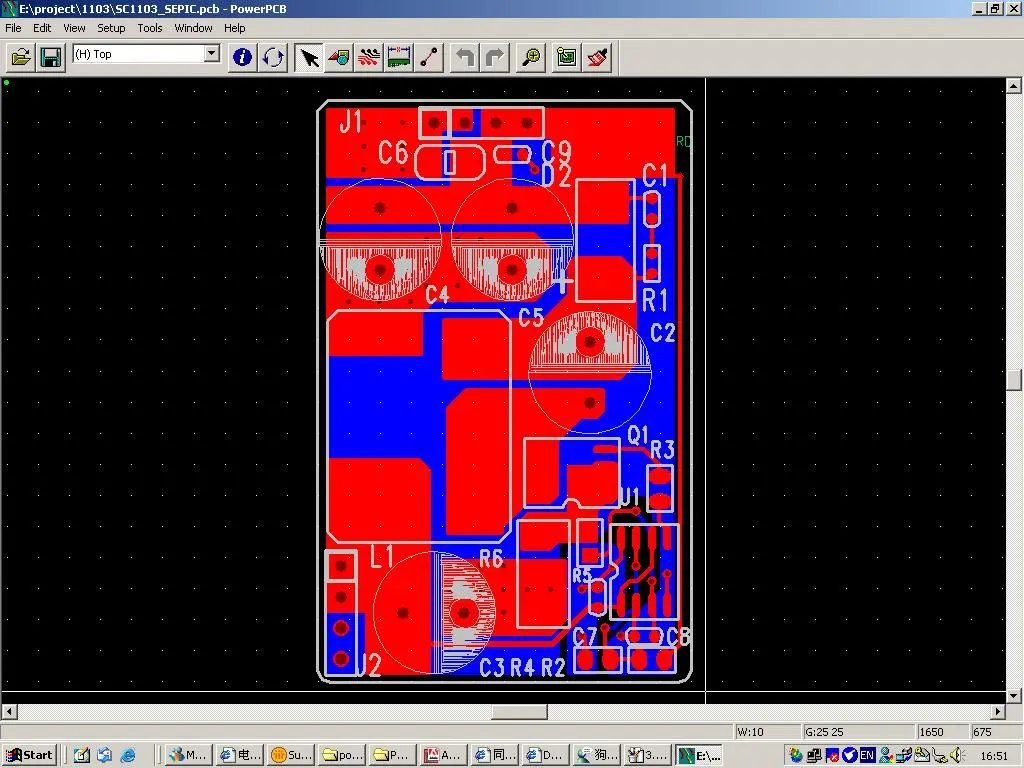

這個PCB單面板
可以做成12V/1.5A的輸出!輸入的范圍是4V-30V.
用那個電阻降壓給VCC供電的話,輸入電壓在9V時,VCC只有4V,gate電壓不到3V了,所以mosfet很熱!這個時候最好改用LDO降壓的方式給VCC供電!
0
回復
coolkiller
LV.6
23
2005-09-09 17:31
@coolkiller
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126256090.jpg');}"onmousewheel="returnimgzoom(this);">這個原理圖+[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126256283.jpg');}"onmousewheel="returnimgzoom(this);">這個PCB單面板可以做成12V/1.5A的輸出!輸入的范圍是4V-30V.用那個電阻降壓給VCC供電的話,輸入電壓在9V時,VCC只有4V,gate電壓不到3V了,所以mosfet很熱!這個時候最好改用LDO降壓的方式給VCC供電!
上面那個功率管要改成1A/40V的!諸如SS14,SS24之類的都可以!
0
回復
jeffer
LV.3
24
2005-09-10 08:27
@
hh:1682  95%
大哥,能否把方案傳來看以下,多謝!也可發我的郵箱:shenjie1012@126.com
0
回復
powerxia
LV.6
25
2005-09-10 12:23
@再回首
LM3478還顯復雜一些,可以用LM2585(2586)等構成SPIC電路更為簡單好用.注意耦合電容的選擇.
這個片子可以做到25W嗎?
0
回復
powerone.
LV.6
26
2005-09-19 13:56
@coolkiller
上面那個功率管要改成1A/40V的!諸如SS14,SS24之類的都可以!
請問電路圖中的C2是用什么材料的電容?
0
回復
coolkiller
LV.6
27
2005-09-19 16:17
@powerone.
請問電路圖中的C2是用什么材料的電容?
C2的要求是 low ESR.所以10uF的陶瓷電容,還有l(wèi)ow esr的電解電容都可以!這個電容的耐壓是1.5*(Vin+Vout).具體用多大的電容要看輸出電流的大小,再結合實際看看這個電容的溫升!
0
回復
powerone.
LV.6
28
2005-09-19 16:45
@coolkiller
C2的要求是lowESR.所以10uF的陶瓷電容,還有l(wèi)owesr的電解電容都可以!這個電容的耐壓是1.5*(Vin+Vout).具體用多大的電容要看輸出電流的大小,再結合實際看看這個電容的溫升!
我現在準備用你上面的電路,請問還要注意那些問題?
電感我打樣為50uH
0
回復
powerone.
LV.6
29
2005-09-19 16:51
@coolkiller
C2的要求是lowESR.所以10uF的陶瓷電容,還有l(wèi)owesr的電解電容都可以!這個電容的耐壓是1.5*(Vin+Vout).具體用多大的電容要看輸出電流的大小,再結合實際看看這個電容的溫升!
謝謝coolkiller兄,我的mos用dip TO-220封裝,推薦用什么管子比較好?
0
回復
coolkiller
LV.6
30
2005-09-19 17:01
@powerone.
我現在準備用你上面的電路,請問還要注意那些問題?電感我打樣為50uH
電感用22uH的就可以了!50uH的太大了!
至于mosfet,可以選Ciss小一點的,Rds(on)自然就大了些!你可以先放上一個試試!到時測下溫升!常溫下滿載時mosfet的溫度最好在60度一下,最高不能超過70度!那個C2你可以先用一個10uF的陶瓷電容,到時量一下溫升,太高的話,比如超過60或者70度,你就要用2個!‘
另外,在輸出電流1 .2A,時,輸出功率是14.4W,那么輸入電流在10V時差不多是將近2A,限流精密電阻可以選用50m ohm的(其實這個主要和最低輸入電壓有關).

另外這個電路主要用在汽車電源上,因為汽車電池的輸入電流可以很大,所以這個電路沒有加軟啟動!如果在別的電路里要軟啟動,可以在fb上加,或者用semtech新出的SC2603.
0
回復
powerone.
LV.6
31
2005-09-19 17:14
@coolkiller
電感用22uH的就可以了!50uH的太大了!至于mosfet,可以選Ciss小一點的,Rds(on)自然就大了些!你可以先放上一個試試!到時測下溫升!常溫下滿載時mosfet的溫度最好在60度一下,最高不能超過70度!那個C2你可以先用一個10uF的陶瓷電容,到時量一下溫升,太高的話,比如超過60或者70度,你就要用2個!‘另外,在輸出電流1.2A,時,輸出功率是14.4W,那么輸入電流在10V時差不多是將近2A,限流精密電阻可以選用50mohm的(其實這個主要和最低輸入電壓有關).另外這個電路主要用在汽車電源上,因為汽車電池的輸入電流可以很大,所以這個電路沒有加軟啟動!如果在別的電路里要軟啟動,可以在fb上加,或者用semtech新出的SC2603.
我是做車充用的,input:9-24v;output:12v/1.5A;板子比你上面的要小1/3吧, mos用so-8我怕溫升過不了,不知你說的Ciss小是指的Rds導通電阻小嗎?
